# 三菱重工ETW新版77页高温离心水源热泵完整技术手册总结

本手册为ETW-H单台627kW高温热水专用离心热泵新版资料，采用两级压缩R134a循环，仅制热无制冷功能，依托工业废水、冷冻冷却水废热产出50~80℃热水；完整覆盖规格参数、整机结构、配管电气、控制柜操作、通讯选购件、水质耐震、谐波噪音、环保效益、高压法规全套内容，附带系统原理图、设备尺寸、启停流程图。

一、产品基础与运行边界

• 设备定位：工业废热回收热泵，不可做制冷/冰蓄冷，仅产出高温热水；主电源400V三相380~440V，控制电源独立200V，标配DCR/ACL谐波抑制电抗器。
• 温度运行区间：额定热源水35~50℃、热水50~80℃；启动最低热源水10℃、热水15℃，低于限值易管路冻堵。
• 安装环境：仅限室内0~40℃、湿度5~95%，远离盐雾、油雾、腐蚀/可燃气体；每小时启停≤5次，系统保有水量热源700L、热水900L防止频繁启停。
• 压力规范：水侧设计压力1.0MPa，热源、热水管路均配40目前置过滤器，安全阀出口必须使用挠性软管承载。

二、两级压缩系统结构与热平衡原理

• 核心部件组成：两级离心压缩机、半封闭冷媒冷却电机、SUS316L板式蒸发器/冷凝器、中间冷却器、油雾分离箱、储油箱、一体式变频控制柜。
• 制热循环逻辑：热源水在蒸发器释放热量Q1，压缩机输入电能W转化为热能，冷凝器总制热量Q2=Q1+W；热源水量不足时需锅炉辅助补热。
• 油路系统：油泵+油加热器+油雾分离结构，防止冷媒溶油降低换热效率，运行可实时监测油压。
• 性能特性：工况越优COP越高，热源50℃、热水50℃时COP最高8.0，低温工况最低3.5。

三、配管、吊装与地基施工规范

• 管路标准：热源/热水接口JIS10K 100A法兰，热水管流速最高3.4m/s，流速过高需增设节流件减薄腐蚀；管路全程独立支架，不得将重量压在机组喷嘴。

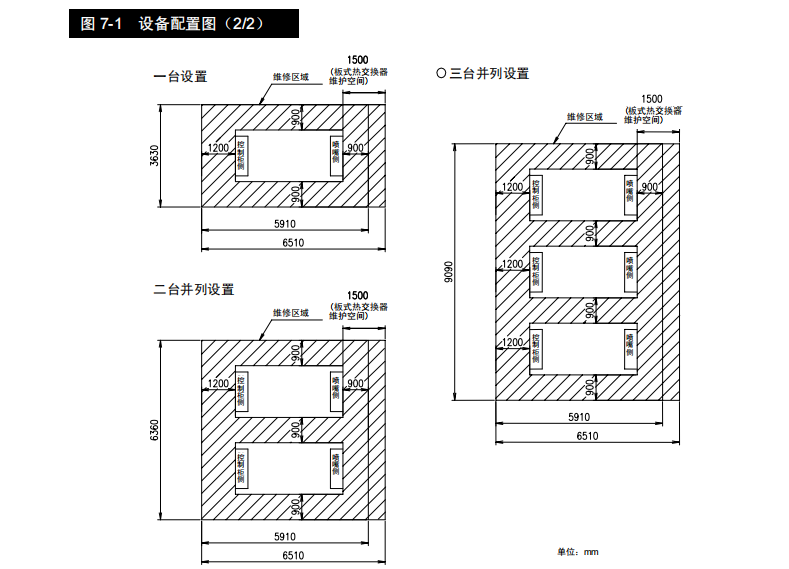

• 吊装要求：设备顶部专用吊孔，重心图纸明确吊装角度，搬入通道预留充足空间；板式换热器抽出侧预留≥1500mm检修空间，机组侧面留900mm维护区。
• 地基标准：混凝土强度≥1765N/cm²，标配橡胶减振垫，可选弹簧减振配件；配套0.6G/1.0G/1.5G三级耐震验算方案，使用M16化学锚固螺栓。
• 排水：机组周边设置排水沟，防止积水浸泡设备；安全阀溢流管单独引至室外安全区域。

四、电气配线与接地要求

• 布线区分：动力线、模拟4~20mA信号线、开关量控制线分开敷设，避免谐波干扰漏电保护器误动作。
• 远程配线：遥控器屏蔽线缆最长500m，随长度提升线径；各类流量、温度模拟信号独立端子接入控制柜TB端子排。
• 瞬时停电：2秒内断电可选自动重启配件，停电超100秒需人工复位油泵、压缩机系统。

五、控制柜与遥控器全套操作体系

• 启停三种模式：本地柜面板、有线遥控器、外部无电压远程接点，控制柜停止键永久优先。
• 温度设定：本地手动设定或DC4~20mA远程模拟信号（55~80℃映射），远程设定权限优先于本地。
• 遥控器功能：液晶显示实时温压、电流、累计运行时长、故障记录（存储10条历史故障），支持每周分段定时运行。
• 菜单分级：运行监视、参数设定、故障履历、系统信息四大板块，可单独控制膨胀阀、叶片开度做检修调试。
• 故障提示：设备轻微故障橙灯常亮，重度故障停机锁存，代码可在遥控器调取排查。

六、选购配件与系统拓展方案

• 流量控制配件：热源/热水4~20mA流量信号输入、变频水泵联动、热水旁通PID电动球阀。
• 通讯终端SCT：单台最多管控4台热泵，支持三类通讯：远程电话线监视、Web网络接入、三菱MELSEC PLC对接。
• 机组联动：2~4台热泵并联集中控制，统一负荷分配；浮动水流开关、弹簧减振垫可选配。
• 特殊配件：瞬时重启装置、分体式远程遥控器、外部故障干接点输出模块。

七、水质、谐波噪音与安全法规

• 水质标准：遵循JRA-02-1994，管控pH、氯离子、铁离子等指标，超标会腐蚀SUS316L板换。
• 谐波对策：标配DCR直流电抗器，降低6脉冲谐波电流，满足电网接入规范；整机内置ACL零相电抗器抑制传导、辐射噪音干扰。
• 高压法规：设备归类高压气体指定设备，属于第二类制造者，需完成申报与年度自主安全检查。
• 节能环保：年运行3330h工况下，相比重油锅炉年运行费用降38%、CO₂减排74%；对比城市煤气锅炉费用降61%、CO₂减排65%。

八、标准启停动作流程

• 启动流程：热源水泵先行运转→油泵延时启动→系统自检无故障→压缩机变频缓升负荷，逐级打开高低压膨胀阀、热气旁通阀。
• 停机流程：接收停机/故障信号→压缩机卸载降频→100秒后依次关停油泵、热源/热水泵，阀门全部复位关闭。
• 保护停机：高低压、断水、油温、电机过热、缺相故障直接锁机，存储故障代码供检修。
