# 三菱重工SCM80ZJC-S家用变频多联机数据手册完整总结

本手册为2010年三菱重工SCM系列一拖多家用热泵变频机组技术文档，外机型号SCM80ZJC-S，冷媒R410A，支持2~4台内机组合，包含机型释义、内外机参数、尺寸图纸、电气接线、配管规范、安装流程、遥控器操作、安全规范与选型校正计算全套内容，符合ISO、JIS测试标准。

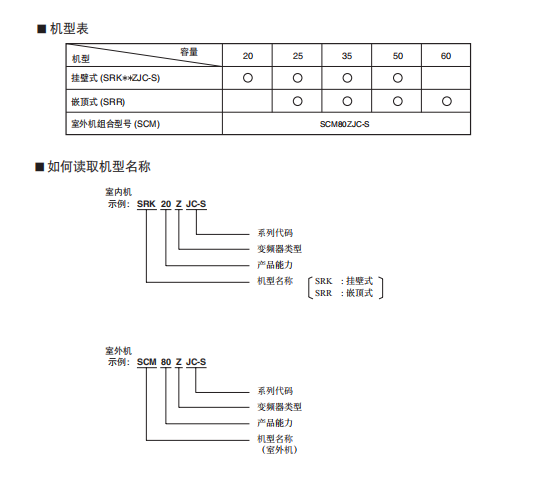

一、机型命名规则

• 室内机SRK：代表挂壁式，数字为制冷百瓦容量，Z代表变频机型；
• 室内机SRR：代表吊顶暗藏式；
• 室外机SCM：多联机外机，80代表额定制冷8kW，JC为产品系列代码。

二、室外机SCM80ZJC-S核心参数

• 换热结构：M型翅片+内螺纹铜管，毛细管+电子膨胀阀双节流；
• 保护配置：压缩机过热、过流、通讯、风机、结霜多重保护，配备20W曲轴箱加热器；
• 运行温度：制冷-15~43℃，制热-15~24℃。

三、室内机两大品类规格

分为SRK挂壁式（20/25/35/50）、SRR暗藏吊顶式（25/35/50/60）两类，均220V单相供电：

• SRK壁挂：机身294×798×229mm，净重9.5kg，三档风速，最低噪音21dB(A)，标配无线遥控；
• SRR吊顶：机身230×740×455mm，净重22~23kg，双离心风机，可选有线遥控器RC-EC4；
• 通用配置：聚丙烯可清洗滤网，内置温度传感器、防结霜、通讯故障保护，VP16标准排水软管。

四、冷媒配管与高差限制

• 施工要求：必须R410A专用扩口工具、扭矩扳手紧固，液管14~18N·m，气管33~61N·m；
• 冷媒追加：总管超过40m时，每米追加20g R410A；
• 管路操作：全程抽真空至-0.1MPa，保压检漏，管路完整保温。

五、电气配线规范

• 内外机连接线：1.5mm²四芯屏蔽线缆，端子一一对应不可错接；
• 有线遥控器线标准0.3mm²，延长超100m逐步加粗线缆，最长支持600m；
• 单台内机可配1主1副双遥控器，副机需拨码区分；
• 外机故障识别：红色LED灯闪烁次数区分电流、通讯、压机、传感器故障。

六、安装、试运转与安全规范

• 安装空间：外机四周预留≥10cm通风、检修空间；吊顶机预留吊装、检修口；
• 排水标准：排水管坡度≥1/100，禁止存水弯，低温地区拆除排水弯防冻堵；
• 试机规则：断电静置6小时预热压缩机，启停间隔≥3分钟防冲击；逐项检查制冷制热、排水、遥控、无泄漏；
• 安装禁区：油污、盐雾、腐蚀性气体、高频设备、易燃易爆区域禁止装机；
• 环保要求：R410A为温室冷媒，拆机必须回收，禁止直排大气。

七、遥控器与选购配件

• 标配无线遥控：模式、温度、定时、多维气流、防霉功能，可设置温限（制冷18~26℃，制热20~30℃）；
• 选购件：RC-EC4有线控制器、SC-BIKN-E接口套件、加长排水管、净化滤网；
• 控制器功能设定：可切换自动模式、风机档位、热泵/单冷机型适配参数。

八、选型校正计算

• 三大修正系数：环境温修正、配管长度修正、低温结霜制热修正；
• 计算方式：机组额定容量×温度系数×管长系数=实际净制冷/制热能力，手册附全套组合容量对照表。
