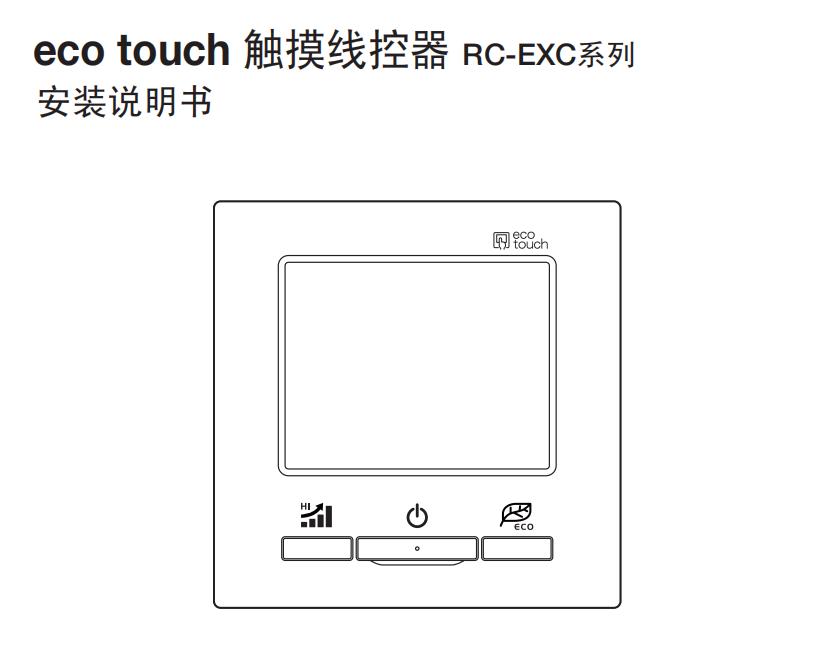

三菱重工(MRKSI)【三菱重工】eco-touch 触摸线控器技术手册

# 三菱重工RC-EXC（eco-touch）触摸线控器技术手册完整总结

本手册共47页，为RC-EXC系列全触摸中央空调线控器安装、调试、维修专用文档，设备搭载液晶触控屏、实体功能按键与Mini-B调试USB，支持单台内机最多搭配一主一子双控，涵盖安全规范、硬件安装、配线规格、层级菜单、密码体系、整机调试、参数修正、故障查看、多语言切换全套操作流程。

一、安全安装硬性规范

• 安装资质：仅持证制冷人员施工，作业前切断整机电源，严禁带电接线；
• 禁用场景：可燃气体、酸碱腐蚀、高湿结露、阳光直晒、40℃以上/0℃以下高温低温环境不可安装；医院、机房需做好高频设备防干扰；
• 密封要求：线缆进线口必须腻子封堵，防止水汽、虫体侵入造成短路起火；
• 装配防护：拆卸面板后盖及时收纳，避免粉尘、液体侵蚀内部PCB主板。

二、硬件配件与线缆选型标准

• 整机外形尺寸120mm×120mm，安装预留空间：上下≥120mm、左右/上方≥30mm；
• 背部集成：温度传感探头、Mini-B调试USB、X/Y无极性通讯端子四组固定孔；
• 两种安装方式：预埋86开关盒、墙面直接固定，线缆可从背面/上侧/左上侧引出。

三、面板按键与触控界面功能

• 实体三按键：左侧高能力运转、中间整机启停、右侧ECO节能；运行灯常态绿色，故障转为橙红色；
• 液晶触控主屏：集成模式切换、温度增减、风向、风量、定时、菜单六大触控分区，长时间无操作背光自动熄灭；
• USB调试口：开盖后接入专用电脑软件，仅用于专业调试，不可普通设备直连；
• 密码体系：管理员密码初始0000（五秒双快捷键可重置），维修服务固定密码9999，维修菜单必须输入服务密码解锁。

四、一主一子双控分配规则

单台室内机最多连接2台RC-EXC线控，通讯线X/Y无极性并联，权限区分如下：

• 上电初始化自动弹出主子选择界面，双控时一台设主，另一台自动识别为子控。

五、五大层级菜单功能划分

1. 基础操作菜单：冷暖/除湿/送风模式、温度、风量、风向、定时、周程序、无人模式；
2. 节能管理菜单：高峰限温、自动温控、ECO节能定时；
3. 安装设定（需服务密码）：安装日期登记、售后信息、制冷/排水泵/定频试机、风管静压补偿、室内机地址、多机后备轮换；
4. 线控本体设定：主子切换、温感校正、℃/℉单位、风扇档位、停电补偿、外部联动输入；
5. 室内机深层设定：防结霜、排水泵逻辑、高低天花风量、冷热风扇延时、回风温度修正、滤网提醒周期。

六、上电初始化完整流程

• 步骤1：通电显示设备版本，弹出主/子控制器选择窗口；
• 步骤2：设备自动检索并联所有室内机，读取机组参数，等待约20分钟；
• 步骤3：弹窗确认是否保留原有参数，可选整机初始化恢复出厂；
• 步骤4：加载完成跳转TOP主触控画面，即可正常操作。

七、核心调试与维修功能

• 机组试运转：制冷30分钟强制低温测试、排水泵单独启停、外机压缩机频率手动锁定；
• 多机后备控制：两台内机并联可开启轮换运转、容量互补、故障替补停机；
• 参数修正：冷热模式温度补偿、风管机静压、高低天花风速、防结霜阈值均可自定义；
• 维保模块：查看累计运行时长、故障历史、下次保养提醒，支持整机参数保存/导出；
• 附加功能：多语言切换、面板升降电源频率匹配、新风设备联动控制、外部干接点联动。

八、装配施工关键要点

• 端子螺丝手动拧紧，扭矩不超0.7N·m，禁止电动螺丝刀防止壳体变形；
• 线缆从底座预留孔穿出，装配面板时不可挤压通讯线；
• 配线孔壁厚部位按需裁切，裁切碎屑清理干净，避免落入电路板；
• 长距离布线分段防水，强弱线路分开敷设，减少信号干扰。
