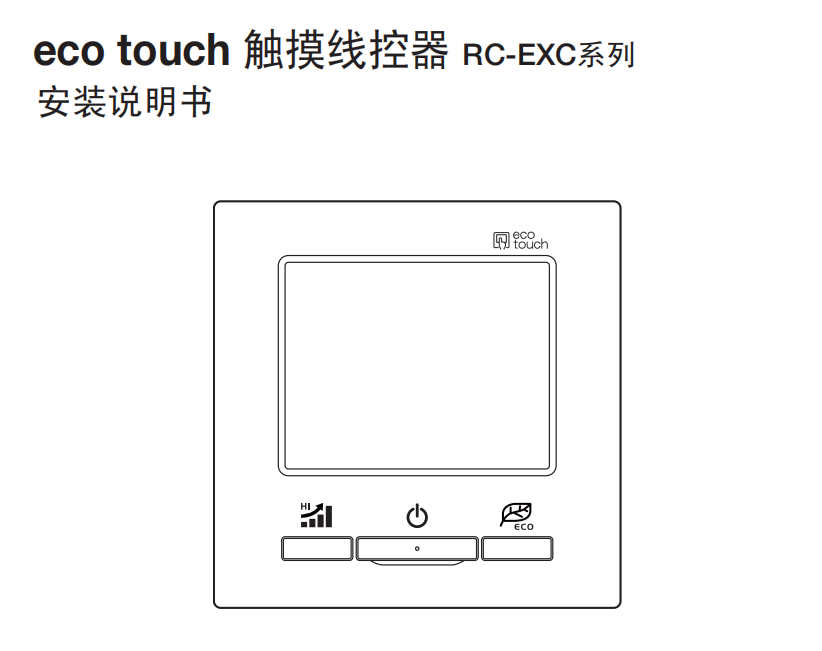

# 三菱重工eco-touch（RC-EXC）触摸线控器用户使用手册完整总结

本手册共60页，面向终端使用者，完整说明RC-EXC触控温控面板基础操作、各类定时、节能、新风、维护功能，标注安全禁令、主子线控权限区分、故障自查与售后对接方式，配套面板实体、触控界面操作示意图。

一、安全使用规范（警告+注意分级）

• 警告类禁止事项：
  1. 禁止自行拆装、改装、移机，仅专业人员施工，避免触电起火；
  2. 不可安装在可燃气体、油烟、腐蚀蒸汽、高湿淋水环境；
  3. 严禁接入220V强电，设备额定供电仅DC18V；异常焦糊味立即断电停机报修。
• 注意使用限制：
  1. 禁止湿手触碰面板、不可用水冲洗机身，避开阳光直晒、0~40℃以外环境；
  2. 清洁仅可用中性稀释湿布，禁用汽油、稀释剂、化学清洁剂；
  3. 勿拉扯通讯线、尖锐物戳触摸屏，长期停用联系售后规范废弃。

二、机身硬件分区与功能定义

三、基础日常操作（无需管理员密码）

• 运转模式：支持制冷、制热、送风、除湿、自动5种，外机类型限制无效模式会弹窗提示；
• 温区设定：制冷26~28℃、制热20~24℃，可0.5℃/1℃单位切换，自动模式支持±6℃偏移；
• 风量风向：多档固定风速+自动风量，4段摆叶限位，支持全屋自由摇摆，可单独设定每个出风口摆叶上下限；
• 特色快捷功能：
  1. 高能力运转：快速控温，切换模式自动解除；
  2. 节能运转：锁定恒温节能区间，温度操作被屏蔽；
  3. 面板升降：适配卡式内机，可设定0.1~4m下降高度，检修滤网使用；
  4. 新风联动：搭配新风机可独立启停换气，分联动/单独控制两种模式。

四、定时系统全功能（含管理员权限定时）

• 简易单次定时器：延时开机（1~12h）、延时关机（1~12h）、定点开关机（5分钟刻度，可选单次/每日循环）；
• 周间定时器：一周7天自定义，单日最多8组时段，可标记节假日暂停定时；
• 节能定时（需管理员4位密码）：
  1. 防忘关计时器：30~240分钟自动停机；
  2. 用电高峰限制：分工作日/休息日，0~80%负荷限制，错峰省电；
  3. 自动回温：运行20~120分钟后自动回归节能设定温度。

五、管理员专属菜单（初始密码4位，遗忘需初始化）

• 初始基础设置：系统时间、12/24小时制、夏令时、屏幕对比度、背光时长、操作蜂鸣开关；
• 权限管控：限制启停、调温、风向、定时等单项操作，防止误操作；
• 环境适配：室外静音时段、冷热温度修正、防结霜阈值、排水泵逻辑、滤网提醒复位；
• 显示设置：切换中英文、隐藏室温显示、自定义线控/室内机名称；
• 无人值守模式：长期空置自动恒温，避免室内极端高低温。

六、一主一子双控制器权限规则

单台内机最多并联2台线控，屏幕显示“S”标识为子控制器，权限区分如下：

七、维护与故障自查

• 日常维护：滤网提示灯亮起后，进入菜单复位提醒，清洁滤网；清洁前停机断电，用干软布擦拭屏幕；
• 非故障提示：操作弹窗“操作无效”仅为权限锁定，设备无损坏；
• 异常处理：指示灯变红、有异响、漏水、无法启停时，切断电源，联系经销商售后，手册留存交接新使用人；
• 售后留存：手册需长期存放，移机、维修时交给施工人员参考。
