# 三菱重工ETW离心高温水源热泵73页技术手册完整总结

本手册为ETW系列专用高温热水离心热泵技术文档，机型ETW-H主打工业废热回收制取50~80℃高温热水，采用两级压缩循环、一体式变频结构，覆盖机型原理、规格、配管、电气、控制、安装抗震、水质节能对比全内容，仅用于产热，无制冷功能。

一、产品定位与基础运行边界

• 核心用途：回收工厂废水、冷冻机冷却水等废弃热源，替代燃油/燃气锅炉，大幅降低电费与CO₂排放，仅生产高温热水，不具备制冷、冰蓄冷功能；
• 电源规格：标准400V三相380~440V，50/60Hz通用，主电源与200V控制电源分开供电，内置谐波抑制变频器；
• 温度运行区间：
  1. 热源水入口35~50℃，起动最低10℃；
  2. 热水出口50~80℃，额定标准工况热源45℃、热水80℃；
• 环境要求：仅限室内安装，环境0~40℃、湿度5~95%，避开盐雾、油雾、腐蚀性、可燃气体区域；
• 启停限制：1小时内启停不超过5次，系统保有水量需达标防止频繁启停。

二、整机结构与两级压缩工作原理

机组采用两级离心压缩+中间冷却过冷循环，核心部件如下表：

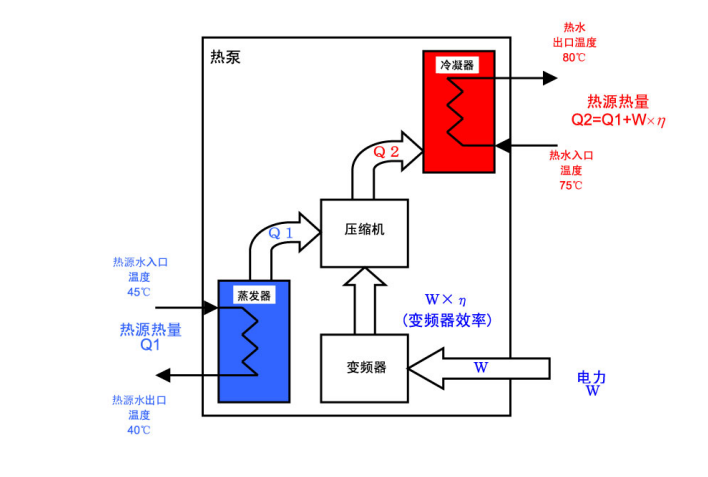

• 热平衡逻辑：热水总热量Q₂=热源吸热Q₁+压缩机输入电功率W，热源水量不足时需锅炉辅助补热；
• 性能区间：热源水温越高、热水设定越低，COP最高可达8.0，低温工况最低3.5。

三、ETW-H额定机型关键参数

• 单机制热容量627kW，整机运输重量3610kg，搬入重量3150kg；
• 热源水、热水管路统一JIS10K法兰，管内最高流速3.4m/s，高流速段需异径减速；
• 标配多重保护：高低压、排气高温、电机过热、低油位、水流中断、相序/缺相保护；
• 容量调节范围20%~100%，低于20%自动轻负荷停机。

四、配管、吊装与安装施工规范

• 管路施工：
  1. 热源/热水进水口前置40目过滤器，管路设膨胀水箱吸收热胀；
  2. 安全阀出口必须加装挠性软管，避免管路载荷损坏阀门；
  3. 机组接管不承受管道自重，需独立支架支撑；
• 吊装地基：预留专用吊耳，地基混凝土强度≥1765N/cm²，设备四周预留维修空间，板换抽出侧≥1500mm；
• 排水：设备地基周边设置排水沟，防止积水浸泡机组；
• 噪音振动：1m处噪音约63~72dB(A)，底座标配防振橡胶，可选弹簧减振垫，附整机振动测试标准。

五、电气配线与接地标准

• 布线隔离：动力线、模拟流量信号线、开关量控制线分开敷设，避免干扰；
• 远程信号线：遥控器屏蔽线最长500m，按距离选用0.5~1.25mm²屏蔽线缆；
• 瞬时停电：2秒内断电可选购自动重启配件，停电超100秒需手动复位油泵、水泵。

六、控制柜与遥控器全套操作功能

• 三种启停模式：本地面板、遥控器、远程无电压接点切换，控制柜停止键永久有效；
• 温度设定：本地面板设定，或DC4~20mA远程模拟信号远程控温（55~80℃区间映射）；
• 遥控器功能：实时温压/电流/容量查看、周定时、故障记录存储（10条历史故障）、流量参数设定；
• 选购流量控制：热源/热水流量4~20mA信号接入，流量下限≥额定50%，变化速率≤10%/min；
• 通讯扩展（选购SCT终端）：支持Web远程监视、电话线远程运维、三菱PLC定序器联动，单终端最多连接4台热泵。

七、启动与停机标准流程

1. 启动流程：先开水泵→延时油泵启动→自检无故障→压缩机变频缓升负荷，导叶、膨胀阀分步调节；
2. 停机流程：接收停机/故障信号→压缩机卸载停机→100秒后依次关停油泵、热源/热水泵；
3. 保护停机：高低压、断水、传感器故障立即停机并存储故障代码，面板红灯告警。

八、水质、抗震与节能对比数据

• 水质标准：热源/热水需满足JRA-02-1994，管控pH、氯离子、铁、铜等指标，防止板换腐蚀结垢；
• 抗震计算：配套0.6G/1.0G/1.5G三级地震验算书，M16化学锚固地脚螺栓，满足工业设备抗震规范；
• 节能效益对比（年3330h运行）：
  1. 运行费用相比重油锅炉降低38%、城市煤气锅炉降低61%；
  2. CO₂排放量相比重油锅炉削减74%、城市煤气锅炉削减65%，环保优势显著。

九、选购配件清单

• 控制类：多机联动模块、远程流量信号接口、瞬时停电重启装置、SCT通信终端；
• 管路类：流量开关、弹簧减振底座、热水流量PID电动旁通阀；
• 信号类：4~20mA温度/流量模拟输入输出、故障无源报警接点。
