三菱重工(MRKSI)【三菱重工】 KX6系列中央空调技术手册

三菱重工KX6系列多联机361页技术手册

本手册为2008年推出KX6（2线式）商用变频多联机技术资料，配套前代KXE4/KXE5（3线式）机型，冷媒统一采用R410A，涵盖机型兼容、内外机全规格、尺寸配线、新风设备、控制配件、安装规范全套内容。

一、系列兼容与通讯协议规则

• 机型迭代时序：KXE4(2004)→KXE4A/4R/4BR/KXE5(2006-2007)→KX6/KX6A(2008)；KX6为全新2线通讯，前代是3线通讯。
• 三类兼容判定标准：
  1. A类：仅KX6同系列混用，使用新超级链接协议，拨码设II；
  2. B类：KX6搭配KXE4/5，协议切换为旧款，拨码改I；
  3. C类：仅限KXE4/5内组合，沿用旧通讯协议。
• 中央控制器容量限制区分：新协议（A类）单网络最大128台内机；旧协议（B/C类）最多144台，多网络可拓展。
• 热回收机型配套专用PFD冷媒分支控制器，新旧外机对应不同控制器型号，接线端子有硬性区分要求。

二、室外机产品参数体系

• 电气标准：380V三相供电，标配曲轴箱加热、高低压/排气/IPM多重保护；
• 换热结构：平直翅片+内螺纹铜管，标配标准冷媒充注量与M-MA32R冷冻油；
• 安装配套：区分扩口（小管径）、钎焊（大管径）配管，提供全套外形尺寸、电气原理图、噪声频谱图纸。

三、全系列室内机品类与规格

室内机共12大类全覆盖商用安装场景，全部220V单相，内置电子恒温与防结霜保护，标配内置排水泵：

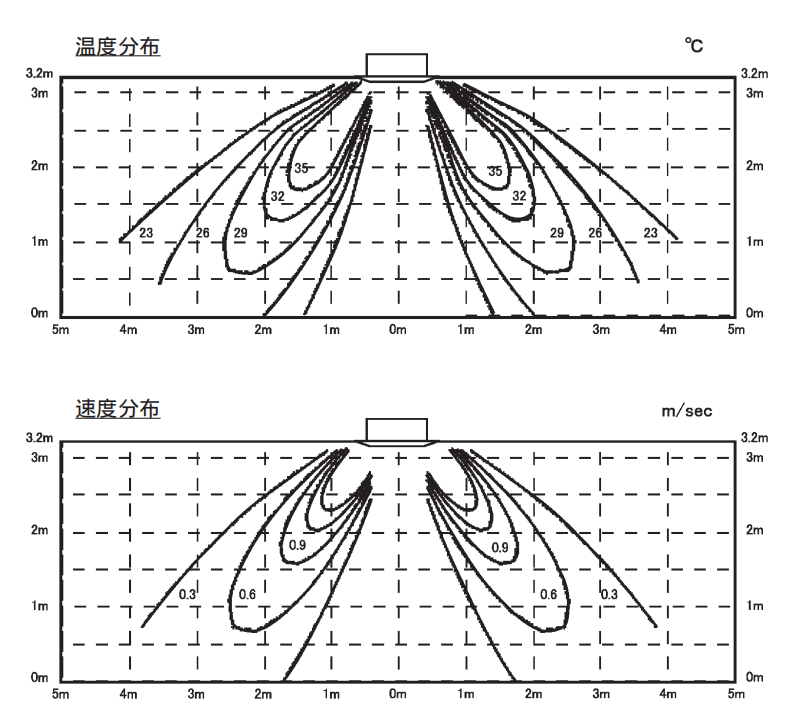

• 嵌顶系列：四向FDT、双向FDTW、单向FDTS、小型FDTQ，多尺寸装饰面板可选，0静压送风；
• 风管系列：高/中/超薄/超静音/紧凑型FDU/FDUM/FDQS/FDUT/FDUH，静压10~200Pa适配长风管；
• 挂机/吊顶：FDK壁挂、FDE吊顶，超薄机身，无风管安装；
• 新风处理机FDU-F：独立新风机型，有容量接入限制，不可单独控室温，室外制热最低仅0℃可用。

四、新风设备接入限制

• 单台外机最多连接2台FDU-F新风处理机；
• 新风容量占外机总容量≤30%，新风+普通内机总容量控制在50%~100%外机容量；
• 温度限制：搭配KXE4外机新风制热室外≥0℃，搭配KX6外机可低至-10℃；
• 功能限制：FDU-F无除湿模式，依靠室外温度启停送风，不可切换室温探头。

五、安装、配线与配套配件

• 图纸资源：手册含全部内外机三维尺寸、吊装间距、检修空间、电气接线原理图；
• 配线规范：内外机通讯线0.75~1.25mm²双芯，遥控器线0.3mm²，长线需加粗且避开强电；
• 管路配件：分岐管、集流管按下游总容量选型，多联机组合必须使用原厂套件；
• 合规标准：整机符合RoHS、ISO-T1测试标准，附整机噪声测试曲线、风量参数表。
