美的M-Home户式水机维修手册

本手册针对美的M-Home定频/数码变频户式水机，整机可搭配燃气壁挂炉、辅助电加热实现制冷、采暖、生活热水三位一体，覆盖系统管路原理、主控板硬件、KJR-07B末端线控、RS485总线通讯、整机运行逻辑、全套故障代码、水路电气维保规范，为安装售后维修专用资料。

一、产品整体系统架构

• 机型分类：分为定频压缩机款、数码变频压缩机两大系列，覆盖8~18kW功率段；
• 热源搭配三类方案：基础单冷/热泵系统、外接燃气壁挂炉辅热、水路加装电加热器；
• 末端配置：风机盘管作为室内末端，单系统最多搭载15台独立线控末端；
• 核心水路部件：板式换热器、膨胀罐、循环水泵、Y型过滤器、水流靶流开关、自动补水阀。

二、四大运行模式与控制逻辑

• 水泵联动：任意末端开机，循环水泵同步启动；停机后水泵延时2分钟关停；
• 电辅热逻辑：仅制热模式启用，出水低于40℃自动开启辅助加热；
• 防冻逻辑：整机断电防冻失效，冬季长期停机必须排空水路。

三、整机多重安全保护机制

• 冷媒压力保护：高压3.3MPa断开、2.4MPa复位；低压0.05MPa断开、0.15MPa复位；
• 排气高温保护：数码机排气＞120℃停机，定频机型搭配独立温控开关串联保护；
• 水流故障E0：水泵运行2分钟未检测到水流开关闭合，停机三分钟重试，连续三次锁机；
• 温度传感器故障：回水、出水、板换、室外环温、盘管探头断路/短路报对应E代码；
• 电气保护：相序/缺相E1、内外机通讯E2、整机过流P0、高低压P1/P2、排气超温P3。

四、主控板硬件与端子定义

• 供电端口：CN11变压器220V输入，CN15区分单相/三相外机电源；
• 传感端子：CN18室外T3/T4、CN19进出水+板换双温、CN16/17排气探头；
• 执行输出：CN2外机高低风、CN3电辅热/压缩机接触器、CN9四通阀、CN4数码PWM阀；
• 通讯端口：CN12（P/Q/E）RS485总线，对接信号转接板与末端线控；
• 检测端子：P1/P2接入水流靶流开关，主板数码管循环查看温度、电流、故障。

五、KJR-07B末端线控操作规范

• 硬件功能：模式/风速/定时/点检/锁定按键，自带温度探头、红外接收头；
• 地址拨码规则：拨码0为总控主机，所有末端跟随其温模设置；地址1~15为普通房间末端；
• 接线定义：L/N 220V供电；1/2/3/4控制风机高低中速；L1/N1控制电动二通阀；
• 总线架构：全部末端通过RS485接入信号转接板，单系统上限15台末端；
• 线控故障码：H0主板存储故障、H1室温探头、H2通讯中断、H3模式冲突。

六、系统通讯与点检调试方法

• 信号转接板SW2查询键、SW1确认键，可循环查看1~15号末端运行状态；
• 点检显示顺序：运行模式→室外温度→输出能力→各换热器温度→进出水温→故障代码；
• 16/18kW双压缩机机型可分别查看A、B两路压缩机运行电流；
• 故障代码优先级高于常规参数显示，故障未清除持续弹窗提示。

七、日常维护与停机规范

长期停机必须排空水路，冬季不可断电防冻；短期停机保留电源给曲轴箱加热。

• 开机前置：清洗过滤器、排净管路空气、紧固全部电气接线；
• 水路保养：定期冲洗管路，区分有机藻类、无机水垢使用专用酸碱清洗剂循环；
• 停机规则：短期停机不断电；冬季长期停机排空水管；断电1分钟后才可重启避免主板异常；
• 散热要求：外机进出风口不可遮挡，否则触发高温保护频繁停机。

八、故障代码与维修对策简表

九、配套图纸资料

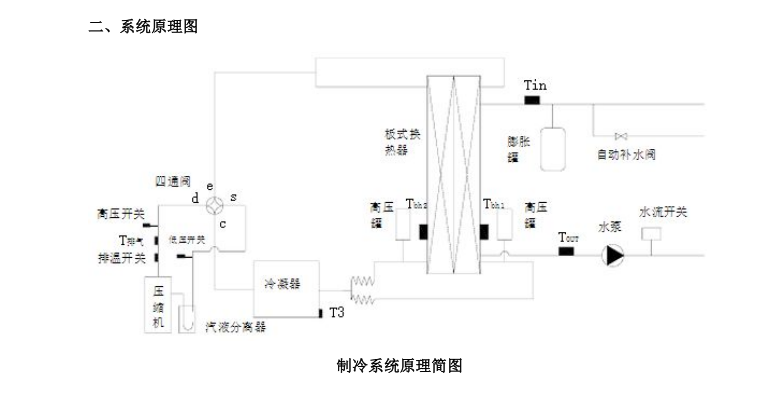

• 制冷循环原理图、外机+壁挂炉联动水路图、电辅热安装示意图；
• 外机主控板实物标注图、整机电气接线总图、末端线控接线图、系统总线拓扑图。
