美的MDV-H系列家用变频多联机维修手册

本手册适配MDV-J110/145/150/160W一拖三至一拖六家用中央空调，区分定频、变频两套电控系统，涵盖机型参数、控制逻辑、温压保护、内外机LED故障诊断、配线标准、制冷系统原理图、常见故障排查与非故障正常现象说明，是安装售后检修专用技术资料。

一、整机机型与内外机参数

• 内机分四大类：C挂壁28/32G、B薄型36G、A四面嵌入/风管60Q1/60L，60系列可选1600W电辅热；
• 供电统一单相220V 50Hz，外机专用独立回路，需匹配60A空开、100mA漏电保护器；
• 系统架构：变频压机负责基础负荷，搭配多台定频压缩机组合输出，每套内机配备独立电子膨胀阀。

二、电控系统控制逻辑（定频/变频双体系）

1、通用基础控制规则

• 压缩机3分钟延时启动保护，模式切换强制停机等待；内机开机高速启动数秒后切换设定风速；
• 温度设定区间17~30℃，制冷四通阀断电、制热四通阀上电；
• 防冷风逻辑：制热时盘管T2低于对应温度风机停机/微风，避免吹冷风；
• 除霜判定：室外盘管T3≤-6℃且累计制热40分钟自动除霜，最长10分钟，除霜时内外风机全部关停。

2、变频负荷分级控制

内机根据室温与设定温差划分a/b/c三档能力需求，发送至外机调节压缩机30~75Hz运行频率：

• 制冷：温差越大档位越高，对应压机高频运行；制热逻辑反向，低温区间提升输出；
• 蒸发器分级保护：T2≤2℃逐步降频，低于0℃直接请求停机；T2≥56℃降频、≥62℃关停压机；
• 外机多重限制：排气108℃开始降频、115℃停机；电压150~280V分段锁最高运行频率；持续两小时低频自动回油3分钟。

3、模式冲突判定规则

主机模式	辅机制冷	辅机制热	辅机送风
制冷	兼容	冲突（辅机仅送风）	兼容
制热	冲突（辅机仅送风）	兼容	兼容
自动	跟随主机	跟随主机	兼容

系统先开机设备为主机，整机运行模式由主机决定，冲突内机仅送风并弹窗提示。

三、内外机LED故障诊断体系

1、室内机指示灯故障代码

• 4颗LED（运行/定时/自动/化霜）通过不同闪烁频率报错：5Hz闪烁代表传感器、通讯、保险丝故障；0.2Hz闪烁为模式冲突、外机异常；
• 区分挂壁、风管、嵌入机型灯组布局，不同机型故障闪烁逻辑略有区分；

2、室外机4位LED诊断码

• 通过LED0~LED4亮灭组合识别故障：IPM模块保护、压机顶部超温、高低压异常、通讯中断、传感器开路、机型不匹配等；
• 故障持续期间指示灯循环提示，故障消除后维持显示10秒再复位。

四、电气配线强制规范

• 外机主电源线：30米内选用10mm²线缆，超长升级16mm²，接地线≥4mm²；
• 内外机通讯/控制线区分：动力RVV3×2.5，控制0.75mm，传感器细线0.3mm；单回路最长限制30米；
• 施工要求：内外机同回路供电，强弱电分开敷设，整机配套漏电保护开关，持证电工接线。

五、制冷系统结构与保护阈值

• 系统部件：油分离器、气液分离器、四通换向阀、独立电子膨胀阀、高低压截止阀、多组温度传感器T1/T2/T3/T4/T5；
• 核心保护参数：

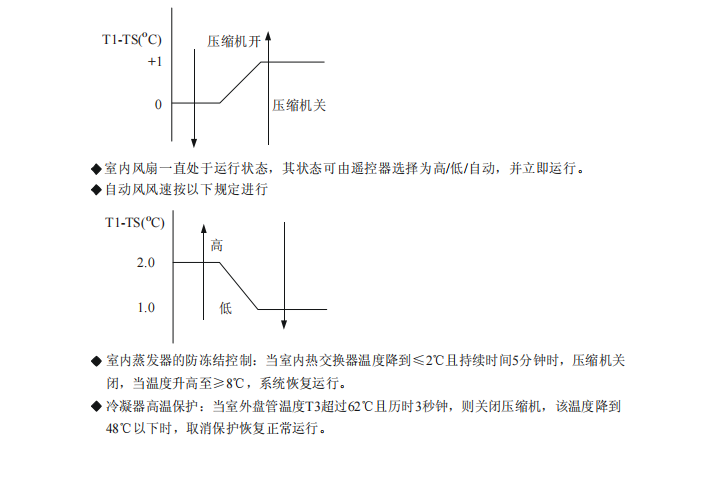

  1. 制冷防冻：盘管≤2℃持续5分钟停机，回升8℃恢复；
  2. 制冷防高温：外盘T3＞62℃停机，48℃重启；
  3. 制热防高温：内盘T2≥62℃关停压缩机；
  4. 电流保护：运行超16.5A逐级降频，超18A直接停机；

六、非故障正常现象区分

手册单独罗列易误判正常工况，避免误维修。

• 开机延迟：压缩机三分钟延时保护，并非故障；
• 白雾产生：高湿环境制冷/除霜切换时水汽凝结；
• 异响：冷媒流动、塑料热胀冷缩、阀体切换均为正常声响；
• 风量自动变化：防冻、防高温保护下自动切换送风档位；
• 轻微异味：室内吸附家具、烟草气味随出风释放。

七、通用故障排查流程

八、配套图纸资料

• 包含110/145/150/160四款整机制冷循环原理图，清晰标注压缩机、阀件、传感器点位；
• 一拖三至一拖六完整配线、配管接线简图，区分动力线、通讯线、传感器走线路径。
• 扫码下载，无需注册登录，如下载链接失效，请联系我们。
• 本站提供的文档仅供个人学习、研究之用。
• 资源收集于网络，版权归原作者所有。
立即下载

维修教程推荐

美的空调(Midea)【美的】 美的风冷模块机组LSQ技术手册

PDF2.29 MB69次下载

美的空调(Midea)【美的】 V-D-H-M-U系列维修手册

PDF17.2 MB44次下载

美的空调(Midea)【美的】 M-Home系列户式水机维修手册

寺庙0.6 MB58次下载

美的空调(Midea)【美的】 精密空调技术手册

PDF8.66 MB33次下载

故障现象	常见诱因	维修对策
开机跳闸烧保险	线路短路、压缩机/电机击穿、空开规格偏小	分段测绝缘，更换匹配保护器件
制冷制热效果差	滤网/冷凝器脏、冷媒泄漏、四通阀窜气	清洗换热部件，检漏补氟，更换四通阀
压缩机频繁启停	电压不稳、传感器异常、冷媒过量/不足	稳压检修，更换探头，重新定量加注冷媒
室内机漏水	排水管堵塞、管路保温破损	疏通排水，重新包裹保温层
