美的V/D/H/MU全系列多联机维修手册

本手册整合美的V智能变频、D数码涡旋、H户式家用、M/U商用多联机四大产品线资料，完整覆盖机型谱系、内外机参数、电控原理图、安装规范、故障检修、噪音风量测试、维护标准，是整机安装调试与故障维修专用技术文档。

一、产品系列划分

• V系列：智能直流变频多联机，冷媒分R22、R410A(N1)，外机8~20HP模块化，商用主力机型；
• D系列：数码涡旋多联机，迭代一至四代，定容量调节，适配中小型商业；
• H系列：户式家用变频多联机，配套户式水机产品线，面向家装场景；
• M、U系列：大型商用智能多联机，高容量机组，适配商场、写字楼等大面积场所。

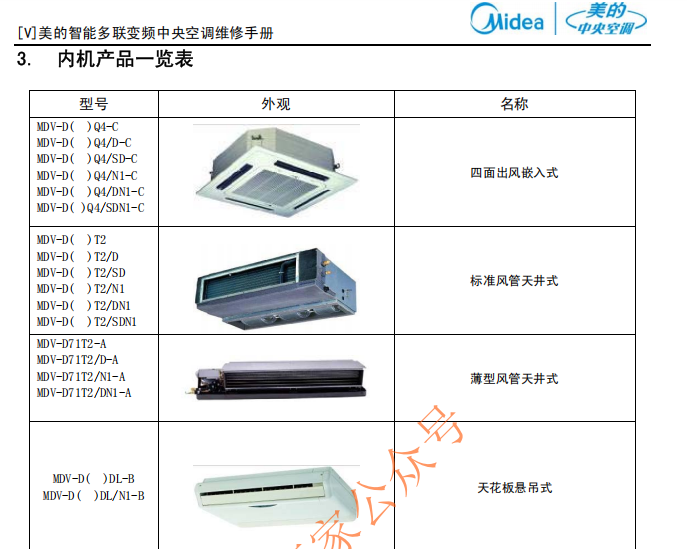

二、室内机全品类规格

全部内机支持选配电辅热，分R22、R410A两种冷媒版本，机身厚度、噪音、风量静压均配套测试曲线，附半消音室噪音测试标准。

三、外机产品体系

• V系列外机：V3(R22)、V4/V4+/V4i(R410A)，单模块8~20HP，380V三相供电；
• 标识规则：MDV-容量W/DSN1，D代表曲轴箱加热，N1为R410A冷媒，i代表独立式；
• 运行标准：执行GB/T 18837，明确标准制冷/制热测试温湿度、配管长度基准条件。

四、电控系统核心内容

• 基础电路：温度分压检测、7812/7805稳压、2003继电器驱动、7042复位、485半双工通讯电路；
• 多款主控板：Q4、T3、T2、DL、G/Q1专用主板，标注全部端口（传感器、风机、电子膨胀阀、通讯、拨码）；
• 拨码功能：区分通讯地址、机组能力、风机类型、制热温度补偿、显示面板适配；
• 配套图纸：每款主板附完整接线铭牌，区分220V/380V电辅热两种接线方案。

五、安装与使用规范

• 送风调节：制冷导风水平、制热向下，自动摆风功能可均匀控温；
• 排水要求：内置排水泵，无泵机型端口短接，排水管保证坡度防溢水；
• 滤网维护：定期水洗滤网，配备TiO₂杀菌净化模块；
• 配管区分：不同容量内机气管、液管管径有明确接管规范，分左右接管。

六、故障检修板块

• 室内故障：温度传感器、EEPROM、通讯中断、模式冲突、溢水报警、内机无地址；
• 室外故障：高低压保护、排气高温、IPM模块、电压异常、内外机数量不匹配；
• 维修工具：区分R22/R410A专用工具，禁止混用；
• 自检功能：外机数码管、内机显示板读取故障代码，主板支持点检模式。

七、性能测试资料

• 噪音：提供各机型高/中/低三档分贝值、倍频带声压图谱；
• 风量静压：各风管机型专属风量-静压特性曲线，指导风管设计；
• 参数表：统一标注机身尺寸、电机功率、熔断丝规格、电辅热功率。
