美的精密空调完整技术手册

本手册涵盖美的中小型、大中型风冷/冷冻水精密机房空调，配套节能基站空调板块，包含企业产能背景、产品命名、负荷选型、气流方案、机组结构、电控群控、安装配管、电气图纸、性能曲线、选配配件全维度技术内容，面向机房、数据中心、基站恒温恒湿场景设计。

一、美的中央空调企业基础概况

• 事业部1999年成立，布局顺德、重庆、合肥三大生产基地，拥有CNAS认证国家级综合测试实验室，80余套专业工况测试设备；
• 产品线覆盖离心/螺杆冷水、多联机、精密空调、空气能热水、轻商机组五大类，外销110余个国家；
• 核心技术合作：东芝开利变频、谷轮数码涡旋，具备大型离心机自主研发量产能力，多项节能机组获高新技术产品认证。

二、精密空调应用需求与产品分类

机房设备热负荷为普通办公室6~10倍，要求±1℃温度、±5%RH湿度控制、全年24h不间断运行、高风量高洁净度，民用空调无法满足。

• 机型命名规则：首位M代表精密空调，A风冷/C冷冻水，U上送/D下送，数字代表冷量，后缀区分电控、加湿、电加热配置；
• 标准配置：压缩机、V型蒸发器、电极加湿器、不锈钢电加热、G4级过滤器、漏水检测、多重压力温度保护。

三、机房负荷计算与气流组织方案

1、冷负荷两种计算方式

• 设备功率法：总负荷Qt=设备总功率×0.8~0.9 + 机房面积×0.12~0.18kW/㎡，数据中心建议2+1备份冗余配置；
• 面积估算法：不同场所匹配200~1000W/㎡冷量指标，档案馆、仓库等低负荷场景需非标加大电辅热。

2、三类主流送风方案

• 地板下送风：高架地板300~800mm形成静压箱，冷热均匀，机房通用首选；
• 风帽上送风：无高架地板场景，送风距离15~20m，造价低；
• 风道上送风：远距离送风，可单台/多机组共用静压箱，适合大面积机房。

3、冷热通道隔离规范

服务器面对面、背对背摆放，分为封闭冷通道、封闭热通道两种模式，隔绝冷热空气混合，降低机组负荷、消除局部热点、提升全年节能率。

四、中小型精密空调（MAV/MAS系列）参数与结构

• 电控分美的液晶控制器、卡乐pCO控制器两款，支持多级密码、100~160条故障存储；
• 群控四大功能：故障自动备份、机组轮巡均衡寿命、负荷层叠、杜绝冷热模式冲突；
• 管路标准：标配5m连接管，最长等效20m，选配延长组件可至40m，提供冷媒追加计算公式。

五、大中型风冷/冷冻水精密机组特性

• 风冷机型：Copeland涡旋压缩机，室外风机0~100%无级调速，低温环境可选-40℃专用低温模块；
• 冷冻水机型：无长冷媒管限制，依靠冷水换热，运行能耗更低，适合超大型机房；
• 通用部件优势：V型波纹翅片蒸发器、Danfoss膨胀阀、G4高过滤等级滤网、EC直流风机可选，节能30%以上；
• 选配配件：EC风机、加长管路组件、TCP/IP以太远程监控、上送风专用风帽。

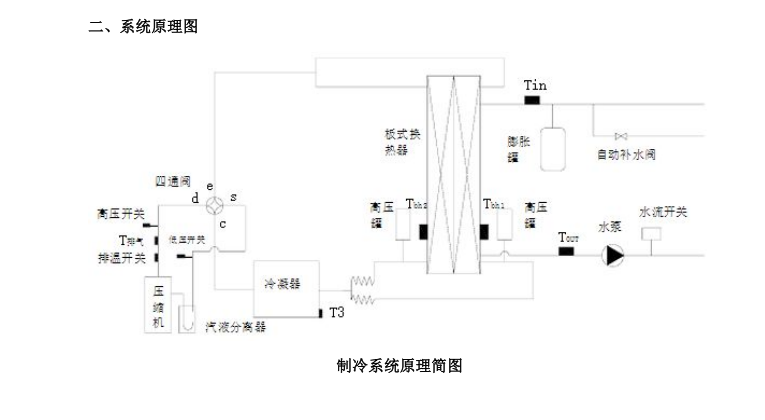

六、完整安全保护体系

• 制冷回路：高低压开关、排气高温、压缩机过载、冷媒缺失保护；
• 风路系统：滤网堵塞、风量丢失、风机热过载报警停机；
• 水路加湿：漏水传感器、加湿器缺水、进水过滤保护；
• 电气安全：缺相/相序、过欠压、防雷、整机断电记忆功能；
• 故障机制：声光报警、历史故障永久存储，控制器专家诊断快速定位故障点。

七、安装、管路与电气施工规范

1、冷媒管路要求

• 气管/液管区分标准管径，管路全程保温，倾斜回油设计；
• 排水管标配U型存水弯，多机共用排水管内径≥40mm，加湿器进水加装40目过滤器。

2、电气配线标准

线缆类型	规格要求	布线规则
室内外机动力线	3/5芯6~35mm²铜缆	单独空开，独立接地
RS485通讯线	≥0.75mm²三芯屏蔽线	强弱电分离，首尾配120Ω匹配电阻

• 通讯总线总长上限1200m，单总线最多接入255台精密空调；
• 配套整机接线原理图、内外机端子板图纸，清晰标注传感器、加湿、报警输出端口。

八、节能基站空调板块简述

• 分为分体式、一体式两大品类，适配户外通信机柜基站；
• 结构紧凑、低噪音，宽温运行区间，配套简易定时与远程开关功能；
• 手册提供风量、功率随室外温度变化性能曲线图，用于不同环境选型校核。

手册完整配套整机外形尺寸图、管路施工图、电控端子图、全系列温冷量性能曲线、型号参数详表、选配配件清单，覆盖选型、安装、调试、远程运维全流程技术依据。
