美的LSQWRF系列风冷热泵模块机组完整技术手册

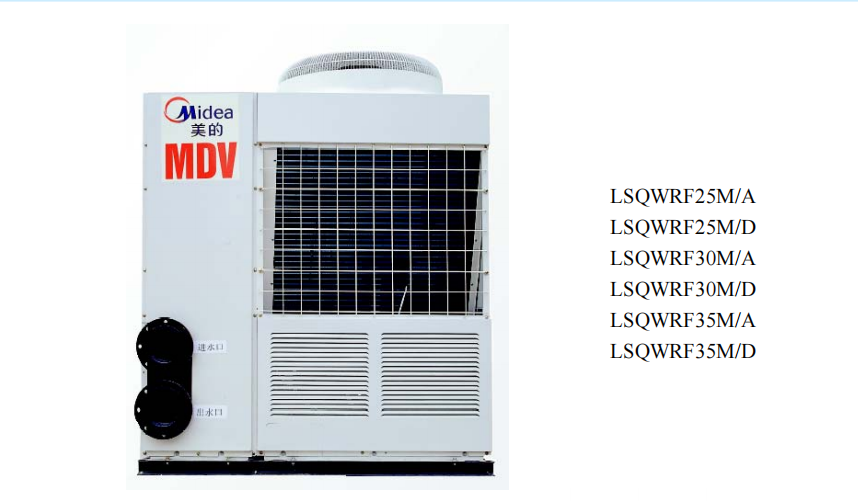

本手册为2005年美的LSQWRF25/30/35/55/60/65M/A(D)风冷模块官方技术资料，整机采用定频/数码涡旋双路线压缩机，R22冷媒，模块化并联拓展，可搭配风机盘管等末端实现冷暖供水，覆盖企业背景、机型参数、制冷水路、电控系统、安装吊装、电气配线、噪音、变工况性能、试机维保、故障代码全板块内容。

一、企业与产品体系概述

• 生产主体：重庆美的通用制冷设备，美的与重通合资企业，具备离心、螺杆、风冷模块完整产线，拥有国家级测试实验室；
• 机型命名规则：LSQWRF（风冷热泵冷水）+容量+M（模块），后缀A=全定频、D=数码涡旋+定频组合；
• 单模块规格：25/30/35kW为单单元（单/双压缩机），55/60/65kW为双单元一体机组；
• 并联上限：系统最多16个独立单元自由组合，水路法兰串联、通讯总线并联，适配商场、办公楼、公寓冷暖项目。

二、机组核心性能参数表

• 换热部件：钎焊不锈钢板式换热器，水侧承压1.0MPa，标配翅片式风冷冷凝器；
• 动力配置：单单元配2台压缩机，D款搭载数码涡旋可0~100%无级容量调节，A款仅分级启停；
• 运行标准：制冷7℃出水、制热45℃出水，提供多环境温度变工况性能曲线供选型校核。

三、制冷与水路系统架构

• 制冷循环：双独立冷媒回路，各配压缩机、四通阀、电子膨胀阀、高低压开关、盘管温度传感器；
• 水路硬性规范：
  1. 机组进水侧安装20目Y型过滤器，系统最高处设自动排气阀、最低处排水阀；
  2. 必须加装靶式水流开关接入主机主板，无水流直接锁机；
  3. 水路配膨胀水箱，末端全电动二通阀时增设压差旁通阀保护板换；
  4. 冬季不排空需添加乙二醇防冻，长期停机必须放净水路防冻裂。

水质要求：PH6.5~8.0，氯离子、铁离子、总硬度严格限值，井水需软化处理，避免板换结垢腐蚀。

四、模块主从控制逻辑

• 通讯总线：RS485两芯屏蔽线P/Q/E串联，总线末端接120Ω匹配电阻防信号衰减；
• 容量分配：主机根据总回水温度调节所有单元负荷，数码机组优先低负荷运行，均衡启停次数；
• 板载传感器：T3A/T3B冷凝管温、T4环境温、T6防冻、总出水、板出水多路NTC探头。

五、电控主板与故障代码体系

• 主板硬件：集成电流检测、风机输出、四通阀、电子膨胀阀、水泵/电辅热继电器、地址拨码、点检数码管；
• 故障分类：E类通讯/传感器故障、P类系统压力/电流高温保护故障；
  1. E0/E9：水流异常；E1：缺相相序；E2：通讯中断；E3/E4：出水传感器损坏；E5~E7：盘管/环境探头故障；
  2. P0/P2高压、P1/P3低压；P4/P5压缩机过流；P6/P7冷凝器高温；P8排气超温。

六、线控器操作功能

• 硬件：120×65mm壁挂触控面板，模式、点检、温度、地址增减、锁定十大按键；
• 显示内容：运行模式、在线机组数量、总负荷百分比、各路水温、故障代码；
• 核心设置：制冷7~12℃、制热45~50℃可调，支持自动/手动容量控制、定时运行、按键锁定；
• 点检功能：可单独调取任意1~15#单元压缩机负荷、各路温度、风机状态，便于现场检修。

七、安装、吊装与空间规范

• 吊装要求：倾斜角度≤15°，吊索加防护避免壳体划伤，底座铺设橡胶减振垫；
• 场地空间：机组四周、顶部预留≥1.2m通风检修区，多台并排间距≥600mm；
• 基础：混凝土承重≥机组1.5倍重量，周边设排水沟，机组保持水平；
• 管路连接：水路采用软接头隔绝振动，所有水管全包保温防止结露滴水。

八、电气配线标准

• 三相供电要求：相间电压差＜2%，整机绝缘电阻≥10MΩ，壳体可靠黄绿接地；
• 水泵支持一用一备、两用一备接线，由主板联动控制启停。

九、噪音、试运转与维保要点

• 噪音测试：机组四面1m高度取平均值，单模块约59dB，16台并联最高63.3dB；
• 试机流程：水路冲洗排气→水质检测→通电预热→水泵先行→分步启停单元，记录水温、电流、高低压；
• 定期维保：季度清理过滤器，年度清洗板式换热器，换季检查冷媒压力、压缩机运行噪音；
• 配套资料：完整制冷原理图、水路系统图、电控接线图、各工况冷热性能参数表。
