一、机组概述
19XL为封闭式离心式冷水机组，由蒸发器、冷凝器、电机-压缩机、润滑系统、控制中心（PIC）及启动柜组成。采用微处理器控制中心（PIC）实现自动化运行监控与保护。
二、制冷循环原理
- 压缩机从蒸发器抽取制冷剂蒸气，降低蒸发器压力
- 制冷剂在3-6℃低温下沸腾蒸发，吸收循环水热量制取冷水
- 压缩后制冷剂温度达37-40℃，进入冷凝器被冷却水冷凝
- 液态制冷剂经闪蒸过冷室、线性浮阀节流后返回蒸发器
三、润滑系统
- 油泵、油过滤器、油冷却器构成润滑系统
- 油压释放阀保持压差103-172kPa
- 油温控制在43-49℃
- 启动前预润滑15秒，关机后持续润滑60秒
- 回油系统通过引射器回收导叶罩壳和蒸发器中的润滑油
四、PIC控制系统
| 组件 | 功能 |
|---|---|
| PSIO处理器模块 | 核心控制单元，含操作软件 |
| SMM启动柜管理模块 | 监控启动柜输入信号，失通讯时安全关机 |
| LID本机接口装置 | 操作者对话界面，含LCD显示屏和软键 |
| 6块继电器板 | 控制油泵、油加热器、报警、热气旁通等 |
五、安全保护功能
- 轴承温度过高、电机绕组温度过高、排气温度过高保护
- 油压过低、蒸发器制冷剂温度/压力过低保护
- 冷凝器压力过高、水流量过小保护
- 电压异常、电机电流过大、喘振过度保护
- 并接安全关机功能：30秒内无法正常关机则强制断开电机断路器

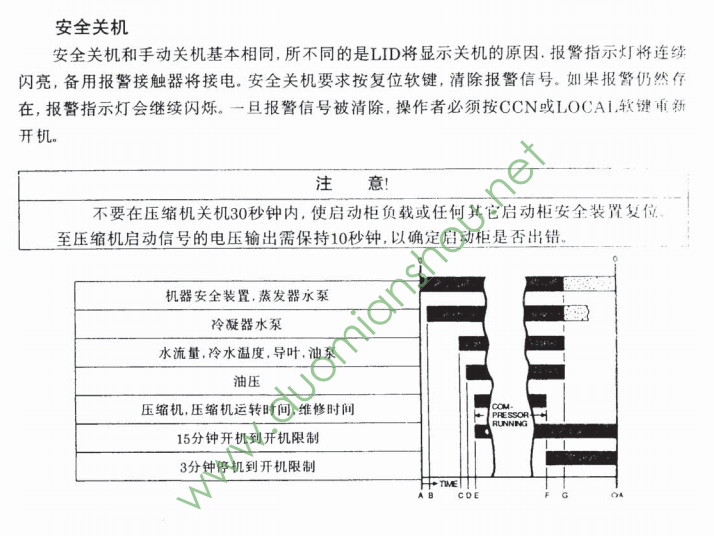

六、开机程序
- 预开机检查：验证报警和安全保护状态
- 启动蒸发器水泵，5秒后启动冷凝器水泵
- 验证水流量（最多5分钟）
- 检查导叶闭合、启动油泵
- 验证油压达15psi以上（15-300秒）
- 10秒后接通压缩机启动继电器，压缩机开机
七、维护保养要点
| 项目 | 周期 | 内容 |
|---|---|---|
| 制冷剂干燥过滤器 | 每年 | 更换，检查干燥视镜湿度 |
| 润滑油 | 首年/每三年 | 更换，油量约28升 |
| 油过滤器 | 每年 | 更换，可用截止阀隔离 |
| 回油过滤器 | 每年 | 更换滤网 |
| 安全阀 | 每年 | 检查腐蚀、泄漏，不可修复需更换 |
| 传热管 | 首年后/每年 | 旋转式清洗，检查结垢 |
| 压力传感器 | 每年 | 对照压力表校准 |
| 启动设备 | 每年 | 紧固接头，清理灰尘 |
八、制冷剂规格
- HCFC-22：充注压力68PSIG(469kPa)，专用烷基苯基质合成油（ISO 86）
- HFC-134a：充注压力35PSIG(241kPa)，专用多元醇基质合成油（ISO 68）
九、关键运行参数
| 参数 | 正常范围 |
|---|---|
| 油压差 | 15-30psi (103-207kPa) |
| 轴承油温 | 60-74℃ |
| 冷凝器压力(R-22) | 100-210psig (690-1450kPa) |
| 蒸发器压力(R-22) | 60-80psig (410-550kPa) |
| 电机冷却启动温度 | >51.7℃ |
| 排气温度报警 | >71.1℃(09版) / >82℃(08版) |
安全警示：制冷剂不得用空气或氧气加压测试；安全阀排放管必须接至室外；机组有压力时禁止拆卸接头；电气维修前必须断开电源并锁定。
