开利(Carrier)中央空调16DN直燃型溴化锂机组开机运行及维护手册
品牌
开利(Carrier)中央空调
文件大小
6.13 MB
文件类型
PDF
文件页数
89页
发布日期
2026-07-20
下载次数
43
次
下载说明
支付宝扫码支付1元后点击下载按钮即可
- 禁止用氧气/空气检漏，必须使用干燥氮气，机组加压严禁超过0.08MPa。
- 处理溴化锂溶液、辛醇、缓蚀剂等须戴护目镜和防护服，溅到皮肤立即用肥皂水冲洗，溅入眼睛立即冲洗并就医。
- 电气安全：非专业电工不得操作强电部件；维修前必须切断电源并挂锁警示；不得短接安全装置强行开机。
- 燃烧安全：燃烧失败后必须充分预吹风清除可燃气体，确认燃料阀门无泄漏才可重新点火；点火时勿直视视镜或燃烧器。
- 结构安全：严禁攀爬机组或踩踏管路；水室未排水不得松开水室盖螺栓；吊装禁止使用有眼螺栓孔。
- 通风与防冻：机房通风量须大于燃烧空气量（约14Nm³/10⁴kcal）；冬季停机必须放尽冷却水管存水或采取防冻措施。
- 到货后检查机组型号、燃烧器型号是否与合同一致，确认运输无损坏。
- 两件装机组内部充0.03MPa氮气保护，若压力下降说明泄漏，需重新检漏。
- 不能立即安装时用雨布覆盖，防止受潮。
- 一件装：使用吊钩和卸扣连接蒸发-吸收器及高温发生器起吊孔，注意重心平衡。
- 两件装：先释放机组内压力，火焰切割分割板后分别起吊高温发生器部件和蒸发-吸收器部件，就位后焊接连接管并检漏。
- 水平度要求≤1/1000，用薄垫片调整，必要时安装防震垫。
- 水管路：按接管图安装，水流方向须符合开利规定；高点设排气口，低点设排水口；冷却水温度低于15℃须装旁通管。
- 烟道：必须独立支撑，不得负载于机组；水平烟道倾斜度≥1/18，最低处设凝水排放管；出口设防风、防雨罩，距门窗等≥3m；多台共用烟道时各出口须设风门及连锁保护。

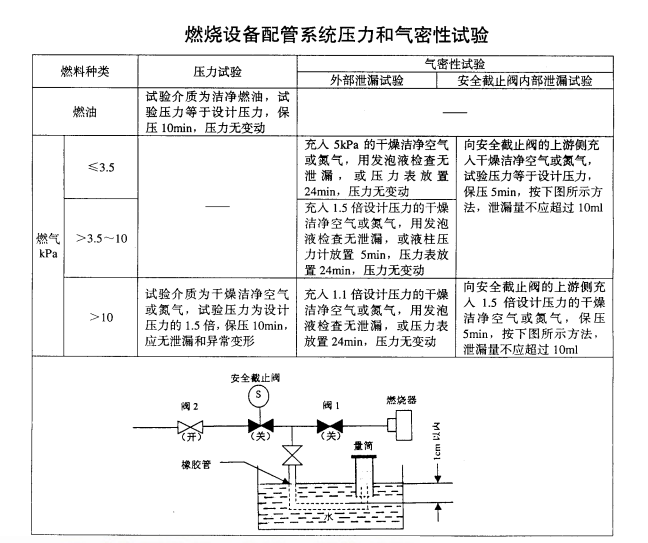

- 燃料管路：燃气系统须进行气密性试验（压力按设计压力1.1~1.5倍），燃油系统试验压力等于设计压力，保压10min无压降。
- 蒸发器：制冷时冷剂水蒸发吸热；供热时冷剂蒸汽凝结放热。
- 吸收器：制冷时吸收冷剂蒸汽；供热时接收冷凝水与浓溶液混合。
- 高温发生器：燃料直接加热稀溶液，产生冷剂蒸汽并浓缩为中间溶液。
- 低温发生器：利用高温发生器来的冷剂蒸汽加热中间溶液，进一步浓缩为浓溶液。
- 冷凝器：冷却水冷却冷剂蒸汽，使其凝结为冷剂水。
- 溶液泵/冷剂泵：全密封结构，输送溶液和冷剂水。
- 自动抽气系统：通过引射器连续排出不凝性气体（N₂、O₂、H₂等），维持真空。
- 制冷：冷剂水在蒸发器吸热蒸发 → 溴化锂溶液吸收 → 稀溶液泵送至高温发生器加热析出冷剂蒸汽 → 蒸汽进入低温发生器作为热源 → 最终冷剂蒸汽在冷凝器凝结返回蒸发器。
- 供热：高温发生器产生的冷剂蒸汽直接进入蒸发器加热温水 → 凝结成冷剂水进入吸收器与浓溶液混合 → 稀溶液返回发生器再发生蒸汽。
- PIC（产品集成控制）：微处理器核心，管理启停、能量调节、安全保护、CCN通讯。
- ICVC（国际化制冷机组可视控制器）：LCD触摸屏（带5个按键），提供中文/英文显示，显示状态、设定点、时间表、服务菜单等。
- CCM（I/O模块）：采集温度、压力、液位、开关量信号，输出控制继电器和4~20mA信号。
| 菜单项 | 可查看/修改内容 |
|---|---|
| 状态 | 制冷/制热状态、泵状态、蒸发/吸收/冷凝/发生器温度压力、冷水/冷却水进出温度、流量开关、阀位、VFD速度等 |
| 设定点 | 冷水出水温度设定点（41~175°F）、控制点温度 |
| 时间表 | 本地日程（OCCPC01S）和CCN日程（OCCPC02S），每天8个时段，可设假期（最多18个） |
| 服务 | 报警历史（最近50条）、控制测试、设备配置、服务参数（密码保护）、浓度计算、维护数据等 |
- 监视参数：温度传感器超限（5K型-40~245°F，100K型77~442°F）、压力变送器超限、冷剂低温、冷水低温、G1高温/高压、G1高/低液位、烟气高温等。
- 报警处理：警报（*）会停机并冻结默认显示画面，便于故障诊断；警告（！）不停机但提醒异常。
- 防结晶保护：通过液位和浓度监测，高液位时停VFD和溶液泵，60秒未恢复则进入稀释停机。
