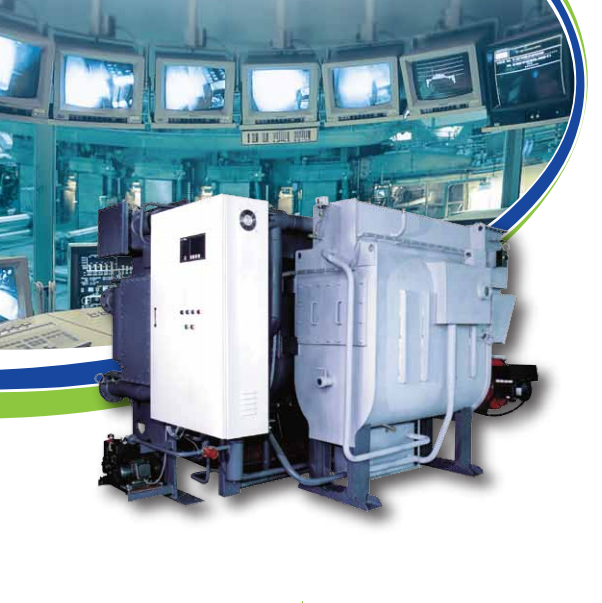

开利(Carrier)中央空调16DNH溴化锂机组产品手册

16DNH系列是开利（Carrier）推出的直燃型双效溴化锂吸收式冷（温）水机组，适用于大型中央空调及工业冷却。制冷量范围527~5802kW，供热量374~5803kW，使用天然气、城市煤气或轻油为燃料，兼顾制冷、供热及生活热水（可选）。

• 运行节能：热回收循环、溶液泵变频控制、冷却水低温（低至15℃）运行，COP达1.36（冷却水进水30℃）。
• 结构紧凑：体积减小10~20%，占地面积减小10~18%，重量减轻10~25%。
• 高可靠性：溶液浓度自动监测防结晶，采用Carrier成熟控制模块与传感器，超过60年制造经验。
• 操作简便：PD5中文触摸屏控制器，可显示50多条信息，支持自动诊断、报警记录及远程群控（CCN网络）。
• 绿色环保：使用清洁能源，低噪声无振动，一机多用。

1. 制冷循环：燃料加热高温发生器，析出冷剂蒸汽，经低温发生器、冷凝器后返回蒸发器吸热制冷；溴化锂溶液循环吸收/释放水分，实现连续制冷。
2. 供热循环：燃料加热高温发生器，产生的冷剂蒸汽直接进入蒸发器加热温水，浓溶液返回吸收器与冷剂水混合，完成供热。

注：燃料耗量按天然气热值11000kcal/Nm³、煤气3800kcal/Nm³、轻油10400kcal/kg计算；容量控制范围燃气25~100%，燃油30~100%。

• 冷却水进口温度32℃、冷水出口7℃、污垢系数0.086m²·K/kW为标定条件。
• 冷却水温度与制冷量/COP关系、冷水温度影响、燃料耗量与制冷量关系均有性能曲线。
• 允许冷却水进口温度15~33℃，冷水出口6~20℃，流量可调范围50~120%。

• 整机长度：3631~9248mm（随型号增大）；宽度：1880~4694mm；高度：2056~3850mm。
• 机组周围需预留操作空间：两端≥1m，上部≥0.2m，控制柜侧≥1.2m，其他≥0.5m；一端需留拔管空间。
• 运输底盘高度200mm，安装就位后需拆除（特殊要求除外）。
• 基础地脚螺栓位置、载荷（W1/W2）及预埋管位置（M*/N*）有详细尺寸表。

• 显示与操作：全中文液晶触摸屏，可切换英文，背景光可调。
• 安全保护：冷水断流、低温保护、防结晶、高发高温/高压、燃烧器故障、泵过载、传感器检测、烟气高温等。
• 自诊断与记录：启动前自检，记录最近50个报警，提供诊断报告。
• 群控与通讯：支持单机、遥控、CCN网络，可通过RS485/RS232接入楼宇自控；可集中管理多达8台机组。
• 定时与联锁：每天8个时段，可设节假日；自动控制冷却塔风机，联锁冷水泵、冷却水泵。

• 配管要点：进出口设过滤器、压力表、温度计；高处设放气阀，低处设排水阀；冷却水进口温度低于15℃时需加旁通阀；供热时吸收器接管保温需耐高温（≥80℃）。
• 水质基准（循环冷却水/冷温水）：
  • pH 6.5~8.2（冷却水）/ 6.8~9.0（冷温水）
  • 导电率≤80mS/m（冷却水）/ ≤40mS/m（冷温水）
  • 氯离子≤200mg/L（冷却水）/ ≤50mg/L（冷温水）
  • 全硬度≤200mgCaCO₃/L（冷却水）/ ≤70mgCaCO₃/L（冷温水）
• 水质不良会导致腐蚀或水垢，需设置水处理设备。

• 机组排烟出口压力应保持-49~0Pa（-5~0mmH₂O）。
• 烟道截面积需大于机组排烟口，避免突变；水平烟道最低处设凝水排放管。
• 烟道应专用，多台共用时各出口设调节器及连锁保护。
• 烟道材料建议≥4mm钢板，外敷耐300℃以上阻燃隔热层，独立支撑，出口设防风、防雨、避雷设施，且距门窗等≥3m。
