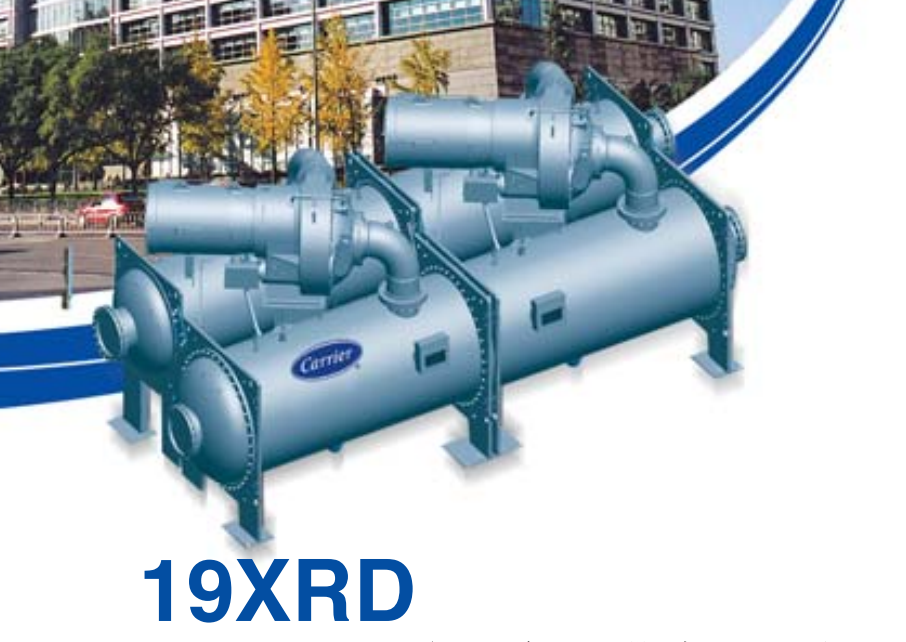

开利(Carrier)中央空调19XRD 系列样本手册

19XRD 是开利推出的封闭型双压缩机离心式冷水机组，采用双压缩机、双回路设计，制冷量达 3000冷吨（10548kW），专为大型中央空调及工业冷却提供高效冷源。机组使用环保制冷剂 HFC-134a（对臭氧层无破坏），适用于高、中、低电压电源工况。

• 双压缩机设计：整机双压缩机，双回路互为备用，部分负荷效率高；逐台启动降低冲击电流。
• 模块化运输：通过中间水室连接，分两个模块运输，现场拼装，方便吊装就位，节省机房空间。
• 高效节能：满负荷效率 0.176 kW/kW；采用开利专利可旋转扩压器（SRD）和 AccuMeter 线性浮阀节流，提升部分负荷性能和运行稳定性。
• 电机可靠：半封闭高效电机由液态制冷剂喷淋冷却，温度稳定，减少制冷剂和润滑油泄漏风险，不对机房大量散热。
• 控制卓越：PIC II / ICVC 大屏幕中文显示控制器，支持 CCN 网络群控和楼宇自系统接驳；自动控制测试，超前/滞后回路自动平衡负荷。

注：空调工况基于冷水 12/7℃，冷却水 32/37℃，污垢系数冷水侧 0.0176 m²·℃/kW，冷却水侧 0.044 m²·℃/kW。

• 标准电压：10kV / 3Ph / 50Hz（高、中、低电压可定制）。
• 双电机总额定功率：1852 kW；总额定电流 119 A；单电机堵转电流 244 A。
• 启动柜形式：10kV 直接启动或一次侧电抗启动，标准配置含油泵失电保护、分励脱扣/熔断器负荷开关及阻容吸收装置，可选避雷装置、高压降压变压器等。

• 运行重量：43588 kg；吊装重量：37034 kg；R134a 充注量：2206 kg。
• 蒸发器进水接管在电机端，出水在压缩机端；冷凝器进水在压缩机端，出水在电机端。

• 电源线：10kV 主电源线（三相+接地）；油泵电源 380V 三相；控制线 24V 直流。
• 关键要求：
  • 建设单位须铺设全部电缆并标识；水管路加装过滤网；进出水管装温度计 (0~50℃) 和压力表 (0~1.0/2.0MPa)。
  • 安全阀出气口（Z1-1/4"内螺纹）用钢管（外径42mm，壁厚4mm）接至室外。
  • 中高压电机端子接线力矩 ≤6 kgf·m（45磅·英尺），须使用绝缘胶带和腻子包覆防潮防弧。
  • 禁止使用铝导线；控制线（≤30V）不得与50V以上导线共管或并排走线。
• 警告：机组接线调试须由具有相关资质的电气工程师进行，错误接线后果由安装者负责。

• 基础减震型式提供详细尺寸（A~I 表），便于安装隔振器。
• 启动柜标准尺寸：
  • 直接启动柜：1500（宽）×1660（深）×2600（高）mm，上进上出。
  • 一次侧电抗启动柜：4000（宽）×1660（深）×2600（高）mm，上进上出。

• 水侧承压：标准 1.0MPa，可选 2.0MPa 或特殊需求。
• 启动柜选项：避雷装置、高压降压变压器（油泵电源）等。
• 制冷剂隔离阀：维修时可将换热器作为储液筒，方便维护。
