开利(Carrier)中央空调19XRE,19XREV离心机开机运行及维护手册
品牌
开利(Carrier)中央空调
文件大小
3.9 MB
文件类型
PDF
文件页数
129页
发布日期
2026-07-20
下载次数
48
次
下载说明
支付宝扫码支付1元后点击下载按钮即可
一、设备概述

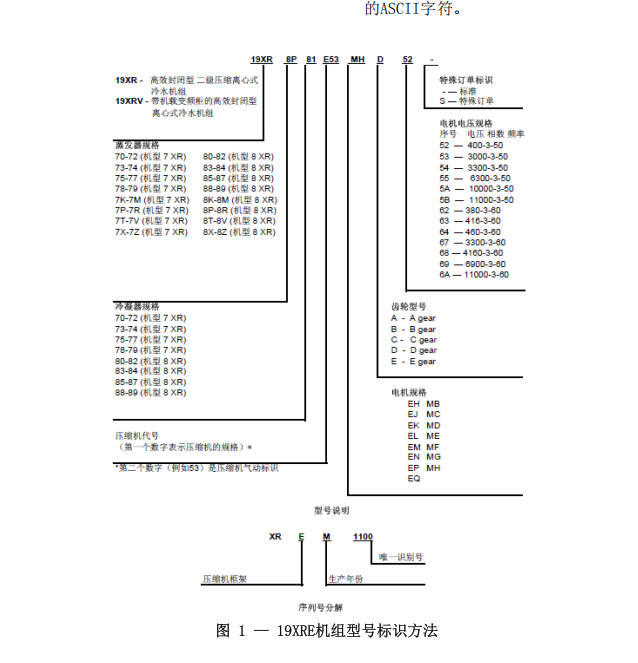

- 型号：19XRE（定转速）、19XREV（变频驱动），封闭型双级压缩离心式冷水机组
- 制冷剂：HFC-134a（环保型制冷剂）
- 电源：50/60 Hz，适配多种电压规格（400V-11000V）
- 核心部件：蒸发器、冷凝器、经济器、电机-压缩机组件、PIC II控制系统
二、系统组成
| 系统 | 组成/功能 |
|---|---|
| 制冷循环 | 压缩机→冷凝器→经济器→蒸发器，通过导叶开度（19XREV）或进口导叶调节冷量 |
| 润滑系统 | 油泵、油过滤器、油冷却器，油温控制范围125-150°F（52-66℃），油压差18-25 psid |
| 电机/润滑油冷却 | 由冷凝器底部过冷液态制冷剂冷却，经TXV热力膨胀阀调节 |
| VFD冷却循环 | 机载变频器（19XREV选配）通过专用换热器冷却 |
三、控制系统（PIC II）
- 核心模块：CVC/ICVC（机组显示模块）、CCM（机组控制模块）、ISM（启动柜集总管理模块）
- 操作界面：默认界面显示压缩机运行时间、进出水温度、蒸发器/冷凝器温度、油压差、油温、电流等关键参数
- 菜单结构：STATUS（状态）、SCHEDULE（时间表）、SETPOINT（设定点）、SERVICE（服务）四大主菜单
- 软键操作：ENTER确认、QUIT退出、NEXT/PREVIOUS翻页、SELECT选择、INCREASE/DECREASE调节
四、安全控制与保护
| 保护类型 | 功能说明 |
|---|---|
| 喘振保护 | 通过热气旁通阀或变频调速防止压缩机喘振，含喘振计数器 |
| 冷冻防护 | 冷凝器/蒸发器冻结保护，防止换热管冻裂 |
| 油压保护 | 油压差低于15 psid时自动停机，防止润滑不良 |
| 电机保护 | 过温、过流、接地故障、缺相、电压不平衡等多重保护 |
| 排气温度控制 | 防止排气温度过高损坏压缩机 |
五、启动设备类型
- 机载固态启动柜（选配）：Benshaw RediStart MICRO，SCR可控硅降压启动，降低启动电流
- 机载星-三角启动柜（选配）：适用于600V以下电机，降低启动电流
- 机载VFD（19XREV标配）：380-480VAC，通过调节电压频率实现软启动和能量调节
六、运行操作要点
开机前检查：确认油加热器工作、油位正常、冷却水/冷冻水系统就绪、所有隔离阀处于正确位置
启动程序：油泵预润滑（45秒）→ 启动柜投入 → 压缩机启动 → 导叶逐步开启加载
运行监控：通过CVC/ICVC实时查看MAINSTAT、COMPRESS、HEAT_EX、POWER等状态界面
停机程序：导叶关闭 → 压缩机停机 → 油泵延时运行（60秒关机润滑）→ 可选冷水再循环模式
七、维护保养
- 每周：检查润滑系统、油位、制冷剂液位
- 每月：安全检查和操作控制验证
- 定期：更换油过滤器、制冷剂过滤器、回油过滤器；检查换热器管、导叶联动机构
- 年度：检查安全阀、压力变送器校准、控制逻辑测试
八、关键参数设定点
| 参数 | 默认值 | 范围 |
|---|---|---|
| 冷水出水温度设定点 | 50.0°F | 10-120°F |
| 冷水进水温度设定点 | 60.0°F | 15-120°F |
| 基本需求量极限 | 100% | 40-100% |
| 制冰设定点 | 40.0°F | 15-60°F |
| 冷却塔风机高位设定点 | 75°F | 55-105°F |
