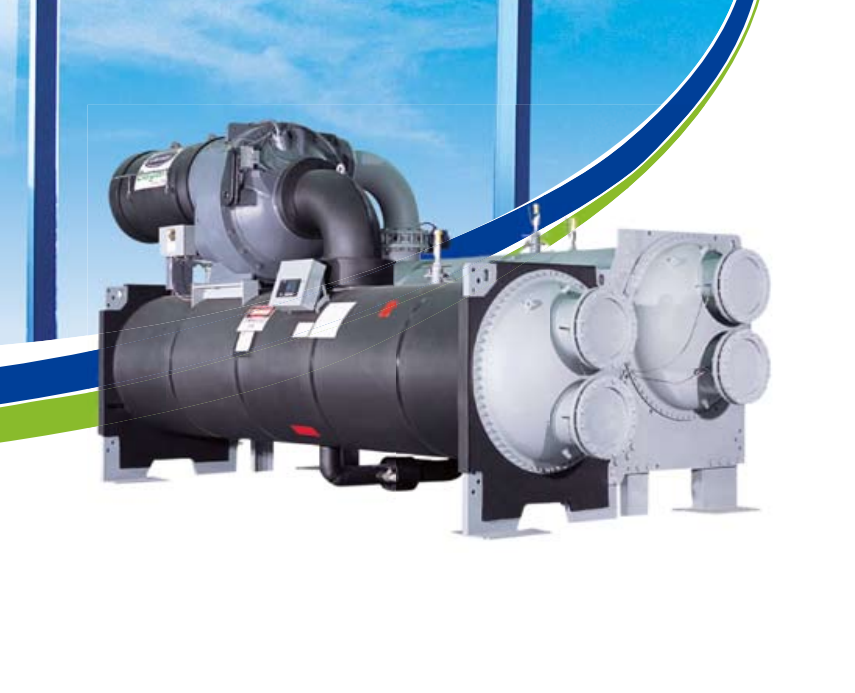

开利(Carrier)中央空调19XR 系列样本手册
品牌
开利(Carrier)中央空调
文件大小
3.51 MB
文件类型
PDF
文件页数
24页
发布日期
2026-07-20
下载次数
80
次
下载说明
支付宝扫码支付1元后点击下载按钮即可
一、产品概述
开利19XR系列是高效封闭型离心式冷水机组，19XRV为超高效变频离心式冷水机组。制冷量覆盖1055~5803kW，适用于空调工况及蓄冰工况，电机电压可选380V/3kV/6kV/10kV。
二、核心特点
- 节能高效：共享UTC航空发动机技术，采用锥管扩压器、可旋转扩压器结构(SRD)、超高效传热管及AccuMeter线性浮阀节流系统
- 稳定可靠：半封闭电机液态制冷剂喷淋冷却，单级压缩运动部件少，管板双槽孔设计防泄漏
- 环境领先：专为HFC-134a无氯制冷剂设计，对臭氧层零破坏
- 先进设计：正压设计体积减小35%以上，润滑油由制冷剂直接冷却，可选配隔离阀
- 安装便捷：水室配法兰接口，中文液晶显示PIC II控制系统，支持CCN群控及BACnet/Modbus/Lonwork协议
三、启动方式
| 电压等级 | 启动方式 | 特点 |
|---|---|---|
| 380V | 星三角/固态软启动/机载变频 | 软启动器内置旁路接触器，变频启动柜THD<5%，功率因数0.99 |
| 6.3kV/10kV | 直接启动/一次侧电抗/自耦变压 | 配带分励脱扣的高压负荷开关及高分断熔断器 |
四、选型参数示例（380V空调工况）
| 机组型号 | 制冷量(kW) | 输入功率(kW) | COP(kW/kW) | 蒸发器接管 | 冷凝器接管 |
|---|---|---|---|---|---|
| 19XR3031327CLS | 1,055 | 208 | 0.197 | DN200 | DN200 |
| 19XR5051385CQS | 1,934 | 347 | 0.179 | DN200 | DN200 |
| 19XR7070555MDH | 3,517 | 620 | 0.176 | DN300 | DN300 |
| 19XR8080595MFH | 5,276 | 908 | 0.172 | DN350 | DN350 |
五、外形与安装尺寸
| 框架型号 | 长度A(mm) | 宽度B(mm) | 高度C(mm) | 适用冷量范围 |
|---|---|---|---|---|
| 3号(30~32) | 4172 | 1707 | 2073 | 300~400TR |
| 4号(40~42) | 4365 | 1908 | 2153 | 450~500TR |
| 5号(5P~52) | 4460 | 2054 | 2207 | 550~650TR |
| 7号(7P~72) | 5156 | 2426 | 2985 | 900~1000TR |
| 8号(8P~82) | 5200 | 2711 | 3029 | 1200~1500TR |
六、选项说明
- 水侧承压：标准1.0MPa，可选2.0MPa
- 减震装置：标准高弹性橡胶垫片，可选弹簧减震
- 热回收：最高100%热回收，回收热量2110~5000kW
- 冰蓄冷：最低蒸发器出水温度-6°C
- 降噪套：可降低噪声1-2dB(A)
七、控制系统
PIC II微处理控制系统具备：
- 液晶背光中文显示，菜单式界面
- 冷水出水/进水温度控制、导叶执行机构、热气旁通
- 记录最近25次报警/警告信息
- 支持三台机组群控（首机/次机/备用）
- 多项安全保护：高压、低压、高温、断水、喘振保护等
八、安装要求
1. 冷水和冷却水管路必须加装过滤网
2. 进出水管安装温度计(0~50°C)和压力表(0~1MPa或2MPa)
3. 安全阀出气口(Z1-1/4")须用钢管(外径42mm，壁厚4mm)接至室外
4. 建议机房安装含氧量监测器，低于19.5%时报警
5. 电缆铺设到位并做线头标识，控制线最小1mm²
