海尔KMR变频多联机完整维修手册

本手册为KMR系列10~40HP变频多联机售后维修专用文档，采用1台变频主机搭配多台定频子机组合、R22冷媒，分为概要、功能、试运转、故障诊断四大篇章，涵盖机型释义、系统控制逻辑、主板拨码、整机调试、全套故障代码与检修流程，配套电路原理图、实物主板实拍与故障排查流程图。

一、产品机型与系统基础信息

• 外机命名规则：KMR-280W/BP为10匹变频主机，无BP后缀为定机子机，数字代表百瓦制冷量，3代表三相、0代表R22冷媒；
• 容量组合方案：1主机可搭配0~3台子机，形成10/20/30/40HP系统，单系统最多拖40台室内机；

  系统总匹数	外机组合	最大连接内机数量	内机总容量区间
  10HP	1台变频主机	16台	140~364
  20HP	1主+1子	20台	280~728
  30HP	1主+2子	30台	420~1092
  40HP	1主+3子	40台	560~1456

• 室内机分类：N薄风管、M中静压、E/H高静压、Q四面嵌入，通过内机板拨码设定机型容量；
• 管路极限参数：系统总管总长250m，外机上下高差50m，内机间最大高差30m，外机之间高差不可超0.5m。

二、制冷系统与核心部件控制逻辑

• 压缩机配置：主机0~110Hz变频，子机62%/100%两级定频容量调节，依靠SV4/SV5电磁阀切换负荷；
• 油路系统：搭载高性能SV7回油阀、多机组均油回路，每2小时强制回油运转，油温传感器TOIL为压机保护核心；
• 电磁阀分工：SV1平衡高低压、SV3控油温/排气、SV2机组间均油、四通阀负责冷暖切换；
• 传感器阵列：TA环境、TE除霜、TD排气、TS吸气、TO油温、TC1/TC2室内盘管热敏电阻，全部25℃标准10K阻值；
• 保护压力阈值：高压开关3.3MPa断开，低压0.05MPa断开，配套高低压压力传感器PD/PS实时监测。

三、整机智能运行控制功能

• 启停保护：压缩机停机3分钟内禁止重启，长期停机需油加热4小时以上才能启动，防止液压缩；
• 均油运转：多机运行定时均衡油位，均油阶段负荷限制40Hz以下；
• 自动除霜：依据TE、TA温度复合判断，单次除霜最长12分钟，除霜时室内停机防冷风；
• 制热减压停机：关机执行冷媒回收，避免冷冻油稀释；
• 风机分级控制：制冷/制热根据室外环温、换热器温度分16档调速，低温制冷限制风机转速维持高压；
• 冷媒不足保护：制冷PS持续低于0.1MPa、制热吸气过热度超15度持续60分钟报70故障代码。
• 防冻控制：室内液管TC2低于-10℃累计10分钟开启防冻保护，锁定电子膨胀阀。

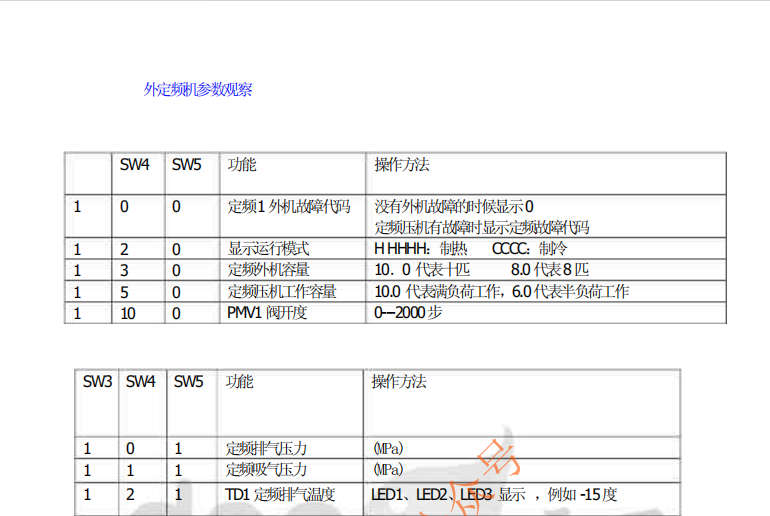

四、主板拨码、配线与试运转规范

• 通讯配线：外机间A/B/C三线屏蔽线，内外机、线控通讯线独立敷设，避开强电；
• 试运转流程：通电预热4h→核对地址拨码→全开截止阀→配线自检运转→40分钟数据采集；
• 控制方式：支持单一线控、一主一副双控、遥控器、集中控制器，线控与遥控不可同时启用；
• 集中控制器：单套最多管控64组、合计1024台内机，支持分区批量启停、定时、故障查询。

五、完整故障代码与检修逻辑

1.室内机故障（线控显示01~0A）

• 01室内环温TA故障；02气管TC1故障；03液管TC2故障；04双热源传感器；
• 05内机EEPROM损坏；06内外机通讯中断；07内机与线控失联；
• 08排水浮子溢水报警；09内机地址重复；0A集中地址冲突。

2.变频主机故障（数码21~39）

• 21环温TA、22吸气TS、23排气TD、24油温TOIL传感器异常；
• 28/29高低压传感器故障；30/31高低压开关保护；32IPM模块损坏；
• 34排气高温、35压机内置过载、37压力传感器接反、39低压长期保护。

3.定机子机故障（71~87）

• 71缺相相序错误；72过流停机；73~77各类传感器开路短路；
• 80排气过热、83高压保护、84低压保护、86油温过高过低。

故障检修通用流程：先核对传感器阻值→检查接线插头→排查通讯线路→更换对应主板，全部故障可通过线控自检、外机数码管读取历史记录。

六、维修安全与维保注意事项

维修前必须整机断电，电容充分放电；冷媒排放需通风，防止冻伤；带电检测仅限持证人员；更换压缩机前排空系统冷媒。

• 日常维护：定期清洗滤网、检查排水管路坡度，每年检测冷媒压力与油质；
• 长期停机：排空水路防冻，断开总电源，再次使用必须预热压缩机；
• 配件替换：内外机主板、传感器必须同型号替换，拨码需重新匹配机组参数；
• 管路维修：R2系统焊接全程通氮气，完工24h保压检漏，不足冷媒按管长定量追加。
