海尔中央空调(Haier)海尔KR-140(80)BP内部资料

海尔KR-140W/(BP)(S)三相变频外机内部培训手册

本资料为海尔2002年KR-140W/(BP)(S)三相380V变频外机内部培训文档，对比老款单相KR-140W/(BP)说明升级差异，涵盖整机参数、元器件变更、拨码开关调试、整机试运转、全套故障代码、易损件清单，同时附带KR110/80同系列机型配套故障与配件资料。

一、机型升级对比与整机性能参数

• 供电变更：老款单相机型最高电流38A，新款三相3N~380V，运行最大电流仅14.5A，电路耐压、整流滤波部件全面优化；

  对比项目	KR-140W/(BP)单相	KR-140W/(BP)(S)三相新款
  压缩机型号	三菱EHV46FAL1	大金JT100BHVYE
  变频频率区间	30~120Hz	30~125Hz
  额定制/制热量	14000W / 17000W	14000W / 18000W
  回油周期	每1小时一次	延长至2小时，运行更稳定省电
  功率模块规格	75A 800V	50A 1200V耐压升级
  整流部件	双整流桥	取消整流桥，简化电路

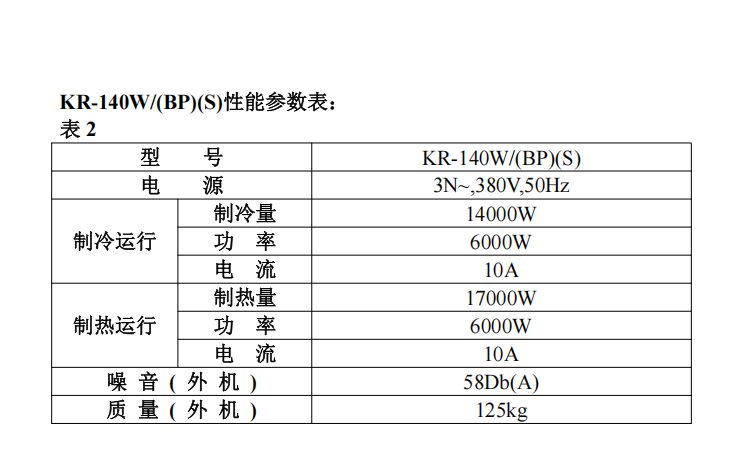

• 整机标准参数：外机尺寸1000×1252mm，净重125kg，运行噪音58dB(A)；标准运行压力：制冷高压16~20kgf/cm²、低压3.5~5.5kgf/cm²，制热高压13~20kgf/cm²、低压2.5~5.5kgf/cm²；
• 保护阈值：压缩机排气保护125℃，高压开关动作3.0MPa、复位2.4MPa，所有热敏电阻25℃标准阻值10K，排气传感器80℃为50K。

二、安装硬性规范

• 三相接线严格区分相线零线，接反直接烧毁外机电脑板；
• 停机后主电容残留约400V高压，维修前必须放电测量，防止触电；
• 内机容量匹配：设计选配总冷量≤外机额定130%，同时开启内机总负荷不可超过100%额定容量；
• 冷媒、管路施工沿用同系列标准，与单相机型保压、抽真空流程一致。

三、外机SW拨码开关功能体系

• 标准化调试功能：统一制冷/制热/送风试运转、强制内外机电子膨胀阀全开、管路配线自检、整机故障清零；
• 配线检测逻辑：试运转15分钟比对盘管温差，制冷温差＜5℃、制热＜10℃判定通讯/管路9A故障。

四、故障代码判定规则（外机数码+线控E码双体系）

1 外机数字故障码

• 01~05：TE/TA/TS/TD/盘管温度传感器开路短路；
• 06：整机过流；07电流互感器异常；08压机内置过热；09 IPM功率模块保护；
• 10主板EEPROM损坏；11排气超温；12压力传感器配比错误；13/14高低压开关保护；
• 15高压传感器故障；16低压保护；20内外机通讯中断。

2 室内线控E系列故障码

• 老款线控：E1环温、E2气管、E3外机通讯、E6液管、E8溢水、E9外机故障；
• 新款遥控机型：E0排水、E1外机故障、E3液管、E4气管、E5板间通讯、E7膨胀阀通讯；
• 遥控接收灯闪烁次数一一对应各类传感器、通讯故障，便于现场快速排查。

故障判定规则：同类故障30分钟重复触发3次后永久锁机；传感器类故障大多支持后备运转，模块、过流类故障不可自动恢复。

五、整机易损件BOM清单

• 传感配件：TA环温、TS吸气、TD排气、TE除霜全系10K热敏电阻；
• 电控部件：强弱电主板、三相专用滤波板、50A功率模块、端子排；
• 制冷配件：鹭宫电子膨胀阀、大金JT100BHVYE变频压缩机、外机直流风机；
• 同系列KR110、KR80机型配套区分日立/三菱压缩机，传感器通用。
