海尔中央空调(Haier)海尔 KMR 多联机维修手册

海尔KMR系列R410A变频多联机维修手册

本手册为2007年海尔商用多联机内部维修资料，机型为KMR-280W(10HP)、KMR-450W(16HP)，采用R410A冷媒，覆盖型号释义、整机参数、制冷回路、安装规范、电气、控制器、故障检测、维保全内容，适配中小型商业建筑。

一、机型命名与产品阵容

• 外机命名规则：KMR-450W/632A，依次代表空调、多联机、热泵、45kW容量、室外机、6代变容、3相、R410A、A改良款；
• 内机命名带d代表直流变频，末尾区分机型：N低静压、E/M中静压、E/H高静压、Q四面嵌入；

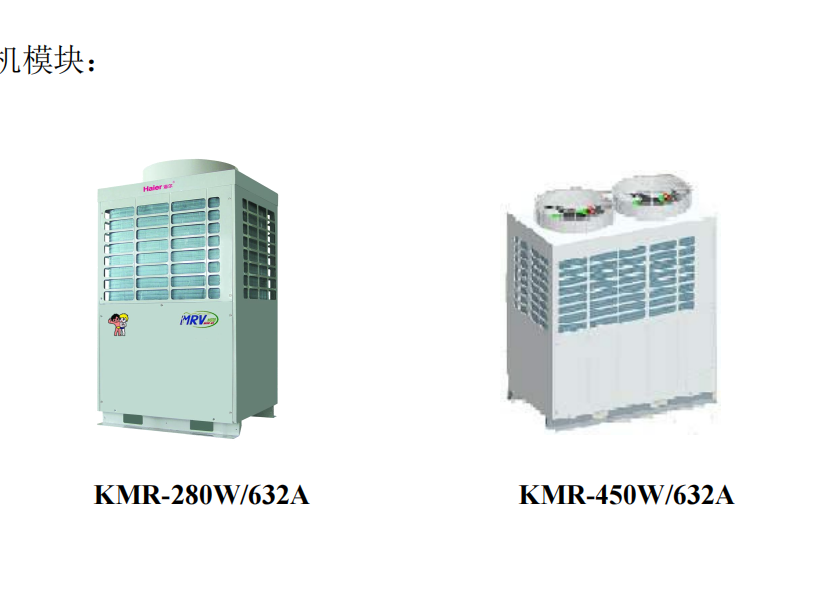

• 室外机2款：10HP、16HP单模块，不可多模块组合；
• 室内机4大类：低/中/高静压风管、四面出风嵌入，容量覆盖5.6~14kW，支持选配电加热。

二、系统核心技术与运行参数

• 冷媒配置：环保R410A，系统配涡旋压缩机、独立均油回路、高低压保护开关、多组温度传感器；
• 控制逻辑：室内机电子膨胀阀PID精准控冷媒，支持0.5~1.3倍内机容量超配，同时开机不超100%；
• 运行工况：制冷室外-5~50℃，制热室外-20~15.5℃；
• 管路极限：最远单程配管120m，总管总长300m；外机在上高低差50m、外机在下40m，内机间高差≤15m。

三、配管与分歧管选型规范

系统无均油管，仅气液双管，按下游总容量匹配分歧管FQG系列与铜管管径：

• 配管要求：单程超90m需放大铜管，管路必须全程保温，气管耐温≥120℃；
• 气密与抽真空：氮气分三段加压至28kgf/cm²保压24h，使用R410A专用带止逆真空泵。

四、内外机安装要点

• 室外机：上方预留2m无遮挡，并排机组预留固定检修间距，冲氮焊接防止氧化膜堵塞系统；
• 四面嵌入机：天花板开口、吊装螺杆尺寸固定，机组必须水平，排水坡度≥1%，防止溢水；
• 风管机：区分高低静压端子，回风箱标配，风管必须保温，吊顶预留≥600×600检修口；
• 排水规范：PVC排水管倾斜铺设，提升高度不超500mm，多机排水总管低于单机排水口100mm。

五、控制部件与操作功能

• 控制器类型：YR-E11有线线控、I-CR01集中控制器，配套红外遥控器；
• 基础功能：模式切换、温度定时、摆风、滤网复位、自检、停电补偿跳线设置；
• 通讯配线：内外机连接线、遥控器线与冷媒管间距≥20cm，避免信号干扰；
• 调试功能：外机数码管显示运行参数，支持故障代码读取、单机后备运转模式。

六、可靠性与维修优势

• 均油设计：压缩机交叉回油平衡油位，单台故障可后备运行，不整套停机；
• 多重保护：高低压、排气高温、IPM模块、防冻、浮子溢水多重防护；
• 维修便利：系统预留高低压检修阀，PCB带故障自检，配件标准化，维护成本低；
• 专用工具：R410A需配套专用扩口器、压力表、加液设备，禁止R22工具混用。
