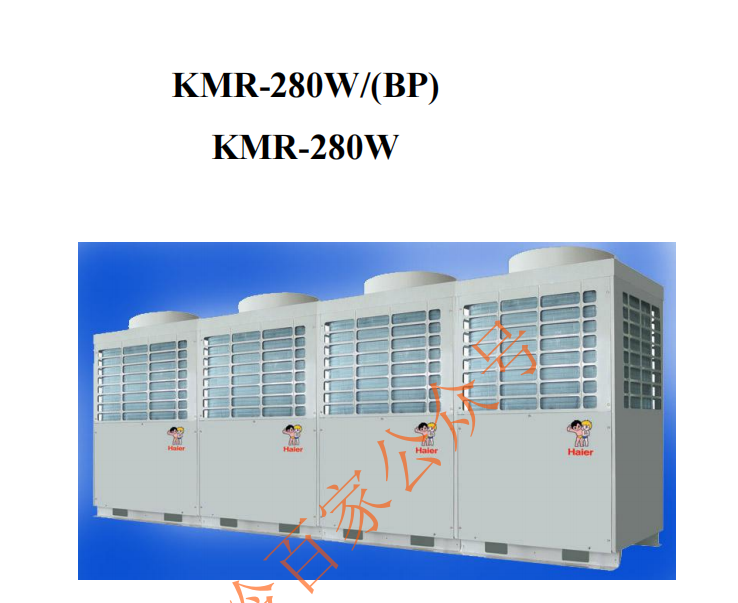

海尔KMR-280W/(BP)模块化商用多联机完整技术手册

本手册为2003年发布第二代C-MRV商用多联机资料，采用1台变频主机+多台定频子机组合模式，冷媒R22，支持10~40HP自由拼接，配套四面嵌入、高低静压风管多类内机，完整覆盖型号释义、性能参数、配管高差、内外机安装、电气、试机、故障检修全流程规范，附带系统原理图与施工图纸。

一、产品型号与组合体系

• 外机命名：KMR-280W/(BP)为10匹变频主机，KMR-280W为10匹定频子机；BP代表变频压缩机模块；
• 容量组合：1主机搭配0~3台子机，实现10/20/30/40HP四种系统总容量；
• 内机全品类：低静压N、四面嵌入Q、中静压E/M、高静压E/H四大系列，制冷2.2~14kW全覆盖，可选电辅热；
• 控制器：YR-E10/E11单机线控、YR-H39遥控，搭配集中控制器可批量管控机组。

系统总匹数	外机搭配方案	可连接内机台数	内机总容量范围
10HP	1台变频主机	1~16台	140~364（×100W）
20HP	1主机+1子机	2~20台	280~728（×100W）
30HP	1主机+2子机	3~30台	420~1092（×100W）
40HP	1主机+3子机	4~40台	560~1456（×100W）

二、外机核心性能参数

• 电源统一三相380V/50Hz，压缩机为主机变频、子机定频涡旋结构；
• 标配曲轴箱40W加热带、高低压压力开关、多路温度传感器、独立电子膨胀阀；
• 运行工况：制冷室内15~30℃、室外-5~43℃；制热室内5~30℃、室外-20~15.5℃。

三、配管、高差与分歧管规范

系统设置独立均油管，多外机之间通过T三通+视油镜平衡油位，配套HZG汇总管、FQ系列内机分歧管。

• 管路极限参数：系统总管总长250m，主配管最长70m，第一分歧至最远内机50m；
• 高差限制：外机在上最大50m、外机在下最大40m，内机之间最大30m，多外机高低差≤0.5m；
• 配管施工：全程氮气保护钎焊，气密打压30kgf/cm²保压，双阀同步抽真空；
• 冷媒追加：按不同管径液管长度计算追加量，出厂充注不含延长管路冷媒。

下游内机总容量(×100W)	分歧管型号
＜101	FQG-B120
101~180	FQG-B180
180~370	FQG-B370
370~700	FQG-B700
700~1100	FQG-B1100
＞1100	FQG-B1460

四、四大类室内机参数与安装要点

• 1.低静压N风管机：0~30Pa静压，机身超薄，吊顶暗藏，标配DN16.5排水管，噪音30~46dB；
• 2.四面嵌入Q机：0静压，内置排水泵，吊顶开孔配套专用装饰面板，分体面板设计；
• 3.中静压E/M：标准50Pa，适配常规风管，风量适中；
• 4.高静压E/H：100~196Pa，远距离送风，适配长风管、大面积场所；
• 通用安装要求：吊装水平误差≤5mm，排水管坡度≥1%，吊顶预留600×600mm检修口；
• 四面嵌入专项：天花板重叠间隙≥15mm，装饰面板密封层压缩5~8mm防止漏风凝露。

五、外机安装空间标准

• 外机上方预留2m无遮挡，四周障碍物高度≤800mm；
• 单列/多列摆放：侧面预留300mm、正面500mm以上检修通道；
• 外壁高于机组时，需抬高支架500~1000mm，控制出风口风速低于1.5m/s；
• 多模块拼接优先将变频主机放置最靠近第一汇总管位置。

六、电控与控制功能

• 硬件：主机/子机独立主控板，搭载排气、油温、环境、盘管多组NTC温度探头；
• 控制逻辑：PID电子膨胀阀精准调节冷媒，多外机负荷自动均衡分配，单机故障不整系统停机；
• 特色功能：定时分区管控、滤网保养提醒、故障代码存储、后备试运转模式；
• 电气要求：动力与通讯线分开敷设，接地严格区分，配备专用漏电保护器。

七、施工安全与试运转流程

安装、电气作业必须持证人员操作，焊接全程通氮防止氧化堵管，系统严禁进水、粉尘，R22工具专用不可混用。

• 管路保温：气管耐温≥120℃，保温厚度≥10mm，高湿环境加厚至15mm；
• 试机前置：压缩机曲轴箱加热通电6小时，完成保压、抽真空、冷媒追加；
• 试运行步骤：先送风测风机→制冷/制热长时间运行，记录电流、高低压、进出风温差；
• 故障检修：外机数码管、线控同步显示故障码，覆盖传感器、通讯、高低压、压缩机各类保护。

八、性能修正计算体系

• 制冷能力修正：室内温、室外温、风量、配管高差、内机容量五大修正系数叠加计算；
• 制热额外增加除霜修正系数，低温结霜工况自动补偿输出；
• 单台内机单独运行时，按负荷比例折算机组实际输出冷热量。
