海尔KMR-280/450W/632A R410A变容量多联机技术手册

本手册为2007年海尔商用多联机内部技术资料，覆盖10HP（28kW）、16HP（45kW）两款单模块外机，搭配多类型220V室内机，完整包含机型释义、性能参数、运行工况、配管选型、内外机安装、电气接线、控制器操作、试运转、故障检测与零部件明细，适配中小型商业建筑。

一、机型命名与产品阵容

• 外机命名规则：K(空调)M(多)R(热泵)-450(容量×100W)W(外机)/6(六代)3(三相)2(R410A)A(改良款)
• 内机命名规则：KMR(d)-56Q，d代表直流，数字为百瓦容量，Q四面嵌入、N低静压、M中静压、E/H高静压

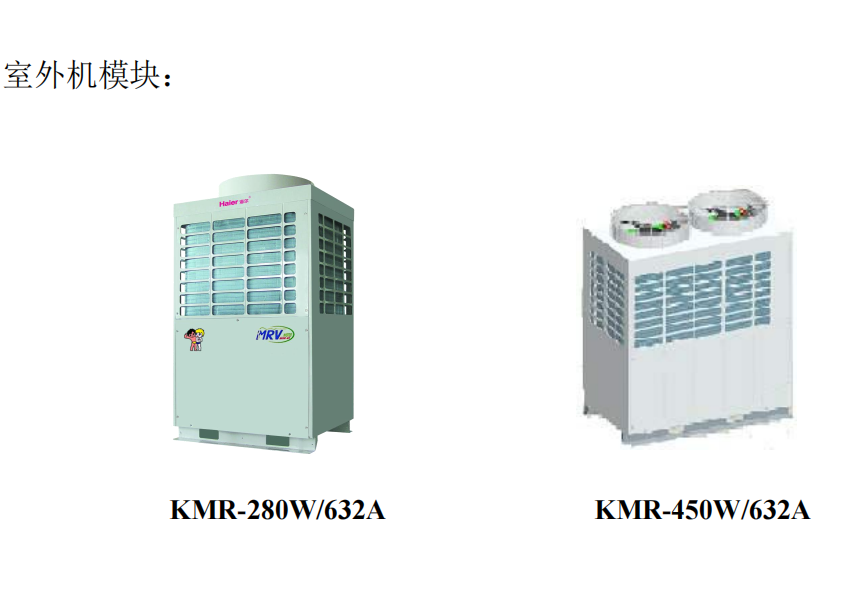

• 外机规格：KMR-280W/632A(10HP)、KMR-450W/632A(16HP)，不可多模块组合
• 室内机全品类：低/中/高静压风管、四面嵌入机，容量覆盖5.6~14kW，全系可选配电辅热

二、外机核心性能参数

• 系统配置：高低压保护开关、多路温度传感器、独立电子膨胀阀、四通换向阀、40W曲轴箱加热带；
• 运行工况：制冷室外-5~43℃，制热室外-20~15.5℃，具备宽温稳定运行能力。

三、系统核心技术特点

• 容量适配：内机总容量最大超配120%，同步开机负荷不得超额定；10HP最多拖5台内机，16HP最多拖8台；
• 冷媒控制：每台内机独立电子膨胀阀PID调节，分流均匀，室内控温均匀无冷热死角；
• 回油设计：压缩机交叉均油管路，均衡油位，单机故障可后备运转，不整机停机；
• 长管路适配：单路最远内机配管120m，系统总管300m，外机在上高差50m、在下40m，内机间高差≤15m；
• 环保冷媒R410A，管路阻力小，换热效率更高。

四、分歧管与冷媒配管规范

配套FQG系列原厂分歧管，按下游总容量选型，无均油管，仅气液双管施工。

• 配管加粗规则：单程管路超90m需放大气管、液管规格；
• 施工标准：R410A专用扩口工具、力矩扳手，氮气三段28kgf/cm²保压24h，专用带止逆真空泵抽真空；
• 冷媒追加公式：按不同管径液管长度核算追加量，严禁目测加注。

五、内外机安装要求

1、室外机安装

• 空间预留：机组上方≥2m无遮挡，四周障碍物高度低于800mm，多台并排预留检修间距；
• 吊装运输：整机可电梯搬运，底座做减振处理，地基承重达标；
• 管路防护：气管隔热耐120℃，液管保温厚度≥10mm，通讯线与冷媒管间距≥20cm。

2、室内机安装

• 四面嵌入机：吊顶开孔、吊装螺杆尺寸固定，机组水平度误差≤5mm，内置排水泵，排水管坡度≥1%；
• 风管机：必须预留600×600mm检修口，送回风风管完整保温，高低静压端子按需切换；
• 排水规范：多机共用排水管需低于单机排水口100mm，排水提升高度不超500mm。

六、电气与控制器系统

• 控制器两款：YR-E11单机有线线控、I-CR01集中控制器，集中款可批量管控机组；
• 线控功能：模式切换、温度调节、定时、滤网提醒、故障查看、停电补偿跳线设置；
• 配线标准：内外联机、遥控器线分开布线，避开强电减少信号干扰；
• 电控保护：高低压、排气高温、缺相、传感器、溢水、通讯故障全链路自检。

七、试运转与故障检修

• 开机前置：曲轴箱加热通电预热6小时，冷媒管路检漏、真空达标后再开机；
• 试运行流程：先送风测试，再制冷/制热长时间运行，记录电流、高低压、进出风温差；
• 故障排查：外机数码管、线控器同步显示故障代码，手册完整收录传感器、通讯、压缩机保护类故障判定流程；
• 维修便利：外机预留高低压检修阀，PCB支持单机后备试运转，方便分段排查故障。

八、安全施工规范

安装、电气作业必须持证人员操作，严禁腐蚀、易燃易爆环境装机；焊接全程通氮气防氧化堵管，系统进水、杂质会造成压缩机卡缸报废；R410A工具与R22不可混用。

• 气密测试分三段加压检漏，抽真空必须双阀同步作业；
• 接地规范区分动力、控制线路，配套漏电保护开关；
• 长期停机排空水路，防止冬季冻裂管路。
