格力(gree)空调C系列离心式冷水机组技术手册

产品概述

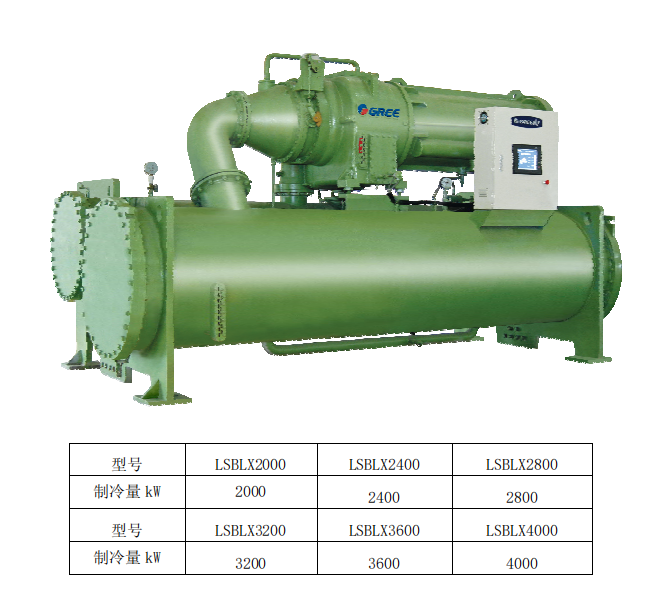

• 型号范围：LSBLX2000~LSBLX4000，制冷量2000~4000kW（568~1136RT）
• 采用环保冷媒R134a，电源规格380V/6000V/10000V三种可选
• 命名规则：LSBLX[制冷量kW][H/M/V]，如LSBLX4000H表示4000kW、10000V定频机组

核心技术特点

• 高效三元叶轮+可调扩压器，10%~100%无级负荷调节
• 超高效换热管与新型换热器，配合孔板+电子膨胀阀联合节流技术
• 可选配外置变频器，提升部分负荷效率
• 智能Fuzzy-PID复合控制算法，高性能DSP+彩色触摸屏

关键性能参数

制冷循环原理

蒸汽压缩式制冷循环：蒸发器→离心压缩机（进口可调导叶调节流量）→冷凝器→节流孔板→蒸发器。主电机和油冷却器利用液态制冷剂汽化潜热冷却。

润滑油系统

• 68号合成脂类润滑油，油箱内置油泵加压→油冷却器（35°C~50°C）→油过滤器→各轴承
• 冷媒提纯装置分离混入制冷剂中的润滑油，保证回油

控制系统

• 冷冻水泵提前油泵5分钟启动，冷却水泵延时30秒启动
• 导叶自动运行范围5%~100%，最小开度5%；变频偏差≤0.3°C不调节
• 油加热器控制：油箱温度48°C~52°C区间运行
• 33种保护功能，记录最近1000次故障信息

安装要求

• 环境温度≤40°C，湿度≤90%，通风良好
• 基础高度高于地面100mm，水平度3mm以内
• 顶部维修空间1500mm，侧面1320~1520mm

故障保护一览

典型故障排查

高压保护：检查冷却水流量→冷却塔能力→冷却水温度→不凝气体→传热管结垢

低压保护：检查冷冻水流量→冷负荷→节流孔板→冷媒量→传热管污染

油压差保护：调节油压阀→检查传感器→确认油加热器→更换过滤器→检查轴承→检修油泵

维修操作要点

• 气密试验：1150±50kPa氮气，24h压降≤11.5kPa
• 真空试验：绝对压力≤1kPa，24h回升≤0.4kPa
• 润滑油充注：真空状态下进行，油量参见参数表
• 机械运转：机内压力-27~-53kPa，不超过5分钟
• 启动条件：油温≥45°C，油压差≥250kPa，停机间隔≥20分钟

关键部件

压缩机（半封闭式离心压缩机）、蒸发器（满液式）、冷凝器（卧式壳管式）、叶轮（高强度铝合金）、齿轮箱体、节流孔板、电子膨胀阀、冷媒提纯装置等。
