产品型号与基本参数
- 室外机型号：GMV-Pd80W/NaF-N1、GMV-Pd100W/NaF-N1
- 电源规格：220V～50Hz，保险管30A，空气开关63A，最小电线线径2.5mm²
- 冷媒类型：R410A
- 室外机工作环境：制冷DB/WB 21°C~43°C/26°C，制热-5°C~24°C/-6°C~18°C

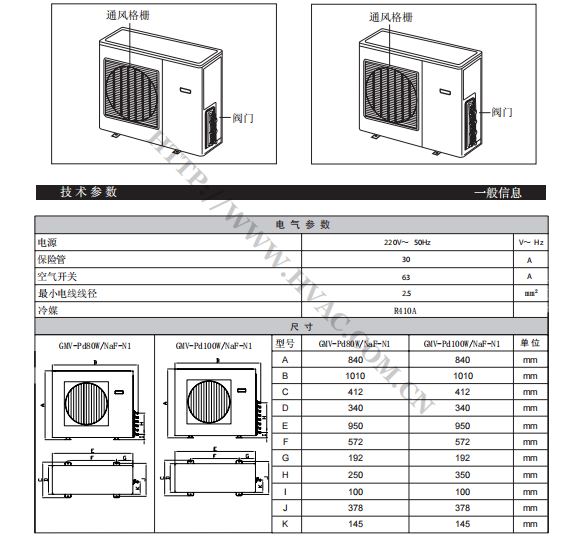

室外机尺寸参数
| 型号 | A | B | C | D | E | F | G | H |
|---|---|---|---|---|---|---|---|---|
| GMV-Pd80W/NaF-N1 | 840 | 1010 | 412 | 340 | 950 | 572 | 192 | 250 |
| GMV-Pd100W/NaF-N1 | 840 | 1010 | 412 | 340 | 950 | 572 | 192 | 350 |
电气连接要求
- 两根电源线必须安装在同一配电箱内，通过同一空气开关控制
- 电源线分别接在相邻端子位置，不可重叠或分接不同端子排
- 单根电源线容量30A，总电源线容量60A，需配63A空气开关
- 电源线长度不超过0.5m，不可供给其他负载
安装规范
- 连接管使用R410A专用铜管，长度尽量不超过10m
- 安装后必须抽真空，排除冷媒回路中的空气
- 配管总长（液管侧）≤70m，最远室内机配管长≤20m
- 室内外机高低落差≤10m，室内机之间落差≤5m
- 安装位置要求：排风侧200cm以上、进风侧30cm以上、与墙壁距离30cm以上、与遮挡物距离50cm以上
- 补充冷媒公式：增加冷媒量(g)=22×(所有内机液侧连接管长度总和-Am)
配管拧紧力矩
| 六角螺母(mm) | 拧紧力矩(N·m) |
|---|---|
| 9.52 | 15-20 |
| 12 | 35-40 |
| 16 | 45-50 |
| 19 | 60-65 |
故障代码指示（D101-D109）
| 指示灯 | 闪烁次数 | 含义 |
|---|---|---|
| D101 | 1次 | 压缩机运转 |
| 2次 | 压缩机高压保护停机 | |
| 3次 | 排气保护停机 | |
| 4次 | 通讯故障停机 | |
| 5次 | IPM模块保护停机 | |
| 6次 | 过流保护停机 | |
| D102/D103 | 1次 | 排气保护降频/限频 |
| 2次 | 制冷过负荷降频/限频 | |
| 3次 | 过流保护降频/限频 | |
| D104-D109 | 1次 | 各感温头/通讯故障 |
| 7次 | 防冻结保护 | |
| 8次 | 防高温保护 |
室内机搭配组合
GMV-Pd80W/NaF-N1：支持2~3台室内机组合，容量之和不超过11.2kW（外机容量的120%）。常用组合如23+23、25+35、35+50、23+23+23、25+25+25等。
GMV-Pd100W/NaF-N1：支持2~4台室内机组合，容量之和不超过12kW。常用组合如23+23、35+56、50+50、23+23+23+23、25+25+25+25等。
注意事项：不允许只安装一台室内机运行；35/50/56室内机气管需使用转换接头连接；内机总额定能力超外机能力时不能保证同时开机达到额定能力。
安全警告
- 必须可靠接地，接地线接建筑物专用接地装置
- 电压过低会导致压缩机振动加剧，损坏制冷系统
- 手湿时勿操作，勿自行修理，清洁时务必断电
- 长时间不使用应拔掉电源插头
- 运转及停机断电后15分钟内，IPM模块DC+、DC-间电压小于30V前勿触摸端子
