格力(gree)空调GMV格力家用多联机技术手册

格力家用多联机技术手册涵盖R22和R410A两大系列，包括数码多联、直流变频、交流变频、超低温热泵数码及智能变频等多种机型。室外机容量范围5~18kW，室内机类型丰富（风管机、天井机、挂壁机等），可灵活组合满足家居空调需求。系统采用先进PWM、PAM、矢量控制等技术，实现10%~100%无级调节，具备高效节能、低噪音、长配管等特点。

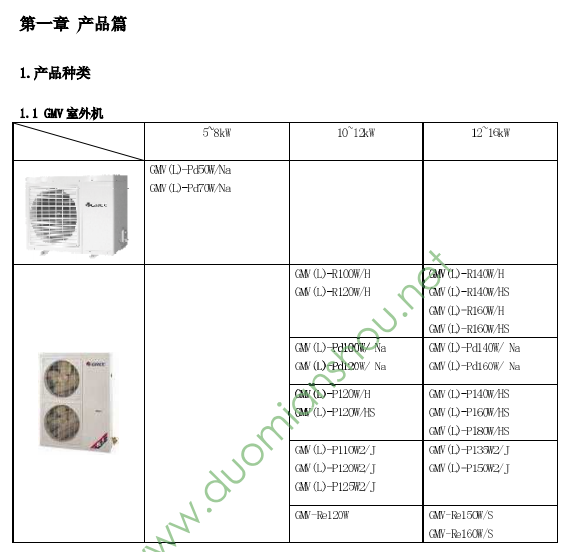

2.1 主要系列

命名示例：GMV-R100W/H — 名义制冷量10kW的H系列数码多联热泵型室外机；GMV-Pd160W/NaS — 16kW三相电R410A直流变频热泵型室外机。

• 高效节能：直流变频机组采用永磁同步电机（无二次铜损），IPM/SPM电机效率最高；数码多联部分负荷能效比高；超低温热泵在-15℃时制热量达额定90%。
• 宽运行范围：制冷10~48℃，制热-15~27℃（超低温热泵达-25℃），适应全国大部分地区气候。
• 舒适静音：侧出风机型具备自动静音模式，低负荷自动降风挡，噪音低至56dB(A)。
• 安装灵活：配管总长最长150m，室内外落差最大30~40m（视系列），液管总长≤50m（部分机型）免追加冷媒。
• 环保冷媒：直流变频采用R410A，对臭氧层无破坏。

5.1 室内机类型

• 风管机：普通静压（10~50Pa）和超薄（不可接风管）两种，容量2.2~14kW。
• 天井机：四面出风（2.8~12.5kW）和单面出风（2.2~3.6kW）。
• 挂壁机：2.2~5.6kW。
• 柜机：5.0~7.0kW（落地式）。

5.2 配管要求（R22系列）

• 配管总长：≤150m；最远配管长：实际≤70m，相当≤80m。
• 室内外落差：室外机在上≤30m，在下≤25m；室内机间落差：≤10m。
• 分歧管：Y型分歧管，FQ01A（下游容量≤90）或FQ01B（90~180）。
• 管径选型：根据下游内机总容量选气管/液管（详见表）。

8.1 室内机故障代码（线控器显示）

8.2 室外机故障灯显示（LED1~LED6）

• 高压保护（E1）：LED6亮，LED5闪，LED4/LED3/LED2灭，LED1闪。
• 低压保护（E3）：LED6亮，LED5闪，LED4闪，LED3灭，LED2闪，LED1灭。
• 排气保护（E4）：LED6亮，LED5闪，LED4闪，LED3灭，LED2闪，LED1闪。
• 通讯故障（E6）：LED6亮，LED5闪，LED4闪，LED3闪，LED2闪，LED1闪。
