格力(gree)空调GMV5直流变频多联机技术手册

一、产品系列概览

• 风管式室内机：SDE系列高效低静压、SDH/SDB系列高效高静压、SDC系列高效静音型、SE/SC系列静音型

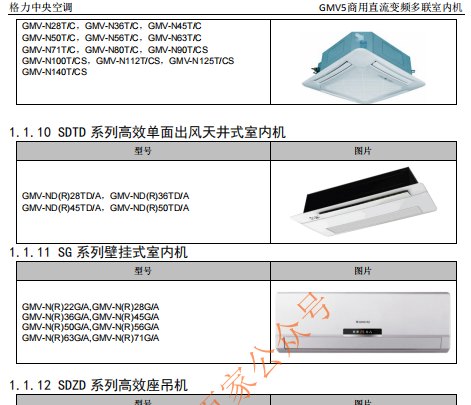

• 天井式室内机：SDT系列高效四面出风、ST系列四面出风、SDTS系列高效双面出风、SDTD系列高效单面出风
• 其他类型：SG系列壁挂式、SDZD系列高效座吊机、SDW系列高效双热源风管式、多联式全新风处理机、AHU-KIT

二、核心技术参数

三、关键安装规范

• 容量配置：室内机总额定容量应在室外机额定容量的50%～135%之内
• 落差限制：室外机高于室内机时最大落差≤50m；室外机低于室内机时最大落差≤90m
• 回风要求：后回风方式时，回风框距离后墙≥300mm；机组底面与吊顶距离≥50mm
• 安装高度：室内机应安装在高于地面2.3m的位置
• 检修空间：额定制冷>5.6kW的内机应加装送风管，并预留足够检修口

四、电气安全要点

每一台室内机必须单独安装断路器；电源线与通讯线必须分开走线，间距应大于20厘米；严禁将电源线接到通讯端口，否则会烧毁主板。机组为I类电器，必须采取可靠接地措施。

五、管路材料标准

• 铜管：必须使用脱磷无缝拉制紫铜管，R410A系统壁厚≥0.8mm（Φ6.35~Φ19.05）或≥1.0mm（Φ15.9~Φ19.05）
• 保温：橡塑发泡B1级以上，铜管≥Φ15.9mm时保温厚度≥20mm，<Φ15.9mm时≥15mm
• 通讯线：RVVS或RVVSP双绞线，线径≥2×0.75mm²，总长度≤1000m（内机间）或≤250m（内机与线控器）

六、特殊机型说明

新风处理机：风量≤2500m³/h时可与普通室内机混接，但新风容量不得超过室外机容量的30%；风量>2500m³/h时需固定组合连接。

AHU-KIT：支持一拖一、一拖多和混接三种方式，混接时容量不超过室外机容量的30%，总容量介于50%~100%。

双热源机型：具备热泵制热+盘管制热双模式，水流量0.35~1.20m³/h，进出水管DN20螺纹连接。
