格力(gree)空调H多联机电气检修手册

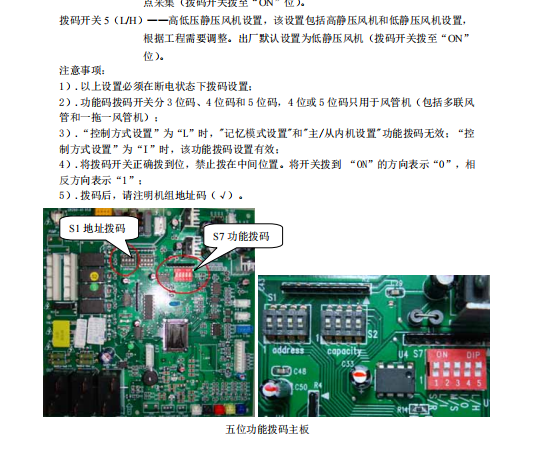

一、室内机功能拨码（S7）

• S1：地址拨码，各室内机地址唯一，禁止重复
• S7：功能拨码（5位），仅断电状态下操作，禁止拨在中间位置

  拨码位	功能	0(ON位)	1
  1	记忆模式	上电待机(S)	上电恢复(R)
  2	控制方式	线控(L)	遥控(I)
  3	主/从内机	主内机(M)	从内机(S)
  4	环境温度采集点	回风口(I)	接收器(O)
  5	高低静压风机	低静压(L)	高静压(H)

• 线控方式下，"记忆模式"和"主/从内机"拨码无效，可在线控器直接设置
• 多台主内机时，以地址码最小的主内机模式为优先运行模式

二、故障代码体系

室内机故障代码（风管机/柜机/手操器）

室外机主控板LED灯显示代码（交直流变频）

通过LED1~LED6的亮/闪组合显示具体故障，E5为综合故障代码，需结合LED灯位判断：

三、典型故障排查流程

• 高压保护(E1)：检查真正高压→模式设定→阀门状态→面板密封→换热器通风→风机运行→扫风叶片→容量匹配→电子膨胀阀→过滤网/翅片脏堵→系统管路堵塞
• 通讯故障(E6)：检查通讯线短路/开路/松脱；检查手操器与内机地址拨码一致性；检查是否有重复地址
• 温度传感器故障(F4~F9等)：检查接线松脱→拔下感温包测量电阻（无穷大或接近0为损坏）

四、直流变频驱动板故障排查

以下保护1小时内连续出现6次后不可恢复，需断电放电后重新上电：

• 直流电压过高（>420V）
• 直流母线电压过低（<200V）
• PFC异常
• 驱动板IPM保护
• 压缩机过电流保护（>45A）
• 驱动板IPM过热保护（>105℃）
• 散热片传感器异常

关键排查流程

• PFC异常：断电1分钟或母线电压降至36V以下再上电→检查PFC模块温度/输入电流/系统压力
• IPM保护：断电放电→检查IPM模块螺钉/散热/电源板+15V电压→测量U-N/V-N/W-N/P-U/P-V/P-W间阻抗
• 跳闸：检查开关容量→区分上电跳闸/压机开后跳闸→检查PFC板/驱动板短路
• 散热器过热：检查室外机散热→散热器脏堵→IPM模块螺钉→硅胶涂覆均匀性→硅胶厚度→感温包失效
• 直流母线过压：输入电压185~264VAC→检查PFC板电压采样电阻R6/R3/R9
• 直流母线欠压：输入电压范围→检查电源线线径/长度→PFC板采样电阻

五、交流变频驱动板故障排查

• 电压保护：检查供电电压185~242V→直流档测C8间电压→判断VT2815或驱动板故障
• 电流保护：
  • 启动过流：拔掉压缩机线再开机→仍保护则模块损坏，不保护则压缩机卡死/损坏
  • 运转过流：检查内机匹配(≤135%)→灌注量→监控P/N电压(252~330V稳定)→直流电容/压缩机/模块
• 模块保护：拔掉压缩机线再开机→仍保护则模块损坏，不保护则压缩机卡死/损坏/干扰
• 通讯故障：检查地址拨码/通讯线/屏蔽层/强弱电分离→更换驱动板或主板

六、关键部件检查方法

• 滤波板：断电检查输入输出端子连通性→220V上电检查输出电压
• 整流桥：万用表二极管档检查各管压降（正向约0.5V，反向无压降）
• 电容：上电开机电压约540V，运转后约500V；损坏时启动迅速跌至100V
• 电源模块：测试5V/12V/4路15V输出→假负载测试U/V/W三相平衡→二极管档测P/N对U/V/W正反向
• 压缩机：测量U/V/W绕组间电阻（三相平衡，偏差<15%）→对地绝缘检查

七、数码多联外机特点

• 通讯线串联连接，最后一台室内机需加装匹配电阻
• 故障代码通过LED6~LED1显示，E5需结合LED灯位判断具体故障
• 制冷制热效果差时检查S2容量拨码是否正确（打胶固定，需取下硅胶后调整）
• 更换芯片必须断电操作，轻翘避免损坏IC座和PCB铜皮

八、主板接口定义要点

九、维修安全与原则

维修过程中务必遵守国家和公司要求的相关安全规定，严格按维修操作规范操作，避免不必要的人身财产损失。

• 必须先断电再更换芯片，绝对禁止带电操作
• 翘芯片时轻轻翘起一边再翘另一边，避免损坏IC座和PCB铜皮
• 存在疑问和异常应及时向当地销售公司售后中心反馈，申请技术支持
• 产品更新或参数变更请关注公司最新资料
