格力(gree)空调GMV多联机安装与维修手册

一、安装准备与管路设计

• 容量限制：同时运行的室内机总容量不得大于室外机容量；最大配置率为135%（全开几率大时推荐100%）

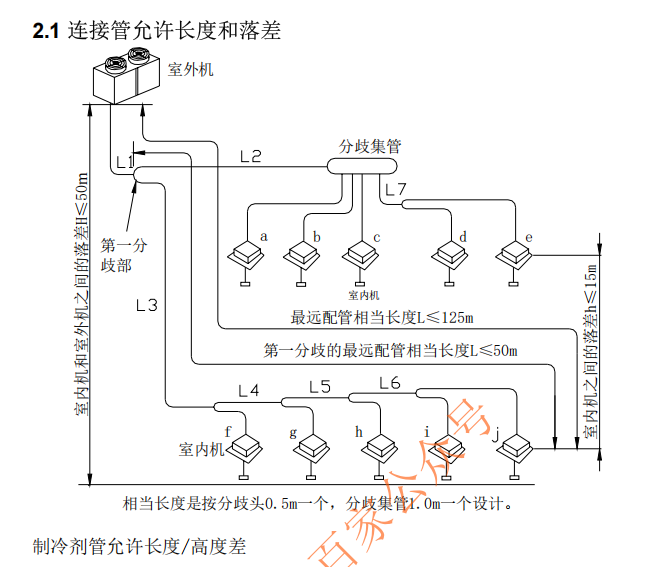

• 管路长度限制：

  项目	允许值
  配管总长（单程实际长）	≤250m
  单程最远配管实际长度	≤100m
  单程最远配管等效长度	≤125m
  第一分歧管到最远配管等效长度	≤50m
  室内机与室外机落差（室外机在上）	≤50m
  室内机与室外机落差（室外机在下）	≤40m
  室内机之间落差	≤15m

• 分歧管选择：根据下游室内机容量选择FQ01/FQ02/FQ03型号
• 连接管管径：根据下游容量选择，从φ16/φ9.52到φ28/φ16不等
• 追加制冷剂：按液管管径和长度计算，必须用电子称计量，公式为 M = 0.03×L1 + 0.06×L2 + 0.12×L3 + 0.187×L4

二、电源与通讯线路

• 同一机组室内机必须统一供电，由一个总电源开关控制；室外机单独供电
• 电源线与通讯线必须分开走线，最小间距大于15cm，避免干扰
• 通讯线采用串联连接方式：室外机→室内机1→室内机2→...→室内机n
• 多套机组时，室外机之间、室内机之间通讯线严禁串接
• 线控器地址拨码必须与对应室内机一致，且各室内机地址唯一

三、制冷剂管路安装要点

• 铜管两端必须用塑料封帽密封，焊接前用酒精清洁内壁
• 液管侧必须加装双向干燥过滤器（热泵机），推荐ALCO BFK-164S或丹佛斯DCL-164S
• 分歧管安装规范：
  • 尽量水平或竖向放置，采用充氮焊接
  • 进口侧至少保留300mm直管段
  • 分歧管与前后折弯处距离≥500mm
  • 两个分歧管之间距离≥500mm
  • 分歧管出管必须保留直线段，不得立即折弯
• 管路走向应"长度尽可能短，弯头尽可能少"，避免堆层铺设和迂回走向
• 穿墙铜管需外套钢管保护，端口采用夹扁后钎焊密封

四、室外机安装要求

• 保证足够的换热空间和检修空间，严禁安装在狭小深槽或半封闭高温空间
• 必须采取减震措施（橡胶减振垫或弹簧复合减振器）
• 需考虑隔音措施（如玻璃棉隔音面板）
• 必须用螺栓将机组与基座固定牢固，防止大风天气移位
• 安装时注意保护出风格栅，避免承重损坏

五、室内机安装要求

• 选型匹配：长距离送风选高静压型，短距离送风选低静压或零静压型
• 安装时做好防尘保护，进出风口用塑料布覆盖
• 必须预留检修口（一般600mm×600mm），位置在电器盒和连接管下方偏外侧
• 避免送回风短流：禁止送风口与回风口过近，注意二级吊顶、横梁等装修影响
• 风管设计要合理，确保回风通畅

六、管路支撑规范

汽液管并齐铺设时，支撑间距以液管为准

七、维修保养要点

• 过滤网清洗：每3个月一次，用45°C以下温水或中性洗涤剂清洗，阴干
• 室外机翅片清洁：运行10~12个月后清洗，用高压气体或高压水垂直于翅片方向冲洗
• 压缩机更换：
  • 双压缩机结构，一台损坏时另一台也需更换
  • 必须同时更换油分离器、气液分离器和干燥过滤器
  • 新压缩机先倾斜放置，拔油平衡口橡皮塞后立即焊接油平衡管
  • 充氮焊接（1.0~3.0kgf/cm²），润滑油规格为4GS矿物油
• 电子膨胀阀更换：
  • 焊接前取下线圈，用湿布包裹阀体
  • 充氮焊接，确保线圈凸台与阀体凹包啮合
  • 更换后需断电重新上电复位

八、常见安装错误警示

工程安装质量不合格占故障原因的80%，产品设计占不到10%。

• 分歧管直立放置（应水平）
• 分歧管与弯头距离过近（应≥500mm）
• 管路走向复杂、堆层铺设
• 管路插入分歧管深度过长
• 电源线与通讯线缠绕在一起
• 室外机安装空间不足、未固定、无减震
• 室内机选型不当（静压不匹配）
• 未预留检修口或送回风短流

九、关键安全提示

• 维修前必须排除启动电容中的高压电，防止电击
• 清洗室外机前切断电源，所有接线端子用防水胶袋密封
• 压缩机电源线做好标识，上电后点动检查是否反转
• 运行前8小时预先通电，使压缩机底部电加热带工作
