格力(gree)空调C系列离心式冷水机组技术服务手册

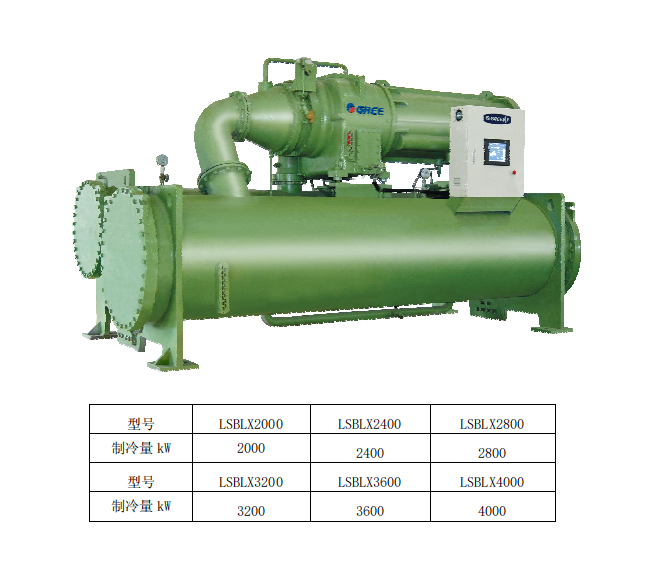

格力C系列离心式冷水机组，制冷量范围2000~4000kW（约568~1136冷吨），采用环保冷媒R134a，提供380V、6000V、10000V三种电源规格。机组由离心压缩机、满液式蒸发器、卧式壳管式冷凝器及先进控制系统组成，广泛适用于大型办公楼、医院、学校、商场及工艺冷却等场所。

命名示例：LSBLX4000H — 制冷量4000kW，电压10000V；LSBLX3600V — 变频离心式。

• 高可靠性：采用ConceptsNREC航空级软件设计叶轮，Ansys/DyRoBeS校核振动与临界转速；叶轮为高强度铝合金铣制，经动平衡与超速测试；每台机组出厂前经7200kW试验台全性能测试。
• 高效节能：三元流高效叶轮（后弯长短叶片）+ 可调扩压器，提升部分负荷效率；可选变频器，配合孔板与电子膨胀阀联合节流（专利），大幅提高部分负荷能效。
• 环保冷媒：采用R134a，对臭氧层无破坏。
• 先进控制：高性能DSP处理器 + 彩色触摸屏，智能Fuzzy-PID复合控制算法，具备33种安全保护，可记录1000多条历史事件，支持远程监控与楼宇自控接入。

4.1 制冷循环（压缩→冷凝→节流→蒸发）

1. 压缩：蒸发器来的低压制冷剂蒸气被离心压缩机吸入，压缩后压力、温度升高。
2. 冷凝：高压高温蒸气进入冷凝器，被冷却水冷却凝结为液体。
3. 节流：高压液态制冷剂经节流装置（孔板+电子膨胀阀）减压降温。
4. 蒸发：低压低温制冷剂在蒸发器内吸收冷冻水热量而蒸发，实现制冷，蒸气再被压缩机吸入，循环往复。

制冷量通过进口可调导叶调节压缩机吸气流量，实现10%~100%无级调节。

4.2 润滑油系统

内置油泵将油箱中润滑油加压 → 油冷却器降温至35~50℃ → 油过滤器 → 供至各轴承。停机后油加热器维持油温48~52℃，防止制冷剂溶解。

4.3 电机与油冷却

利用冷凝器底部液态制冷剂，引至电机腔和油冷却器，通过汽化潜热带走热量，汽化后气体返回蒸发器。

4.4 回油系统（冷媒提纯）

从蒸发器液面抽取含油的制冷剂混合液，经冷凝器高温制冷剂加热，使制冷剂蒸发返回压缩机，润滑油则回到油箱，实现分离提纯。

• 冷冻水泵：开机前提前5分钟启动，停机后延时5分钟关闭。
• 冷却水泵：冷冻水泵启动后30秒启动，停机后延时5分钟关闭。
• 容量调节：根据冷冻水出水温度（目标7±0.3℃），自动调节导叶开度与电机频率（变频型），PID控制。
• 导叶调节：开机自动关至零位，运行范围5%~100%，可手动/自动切换。
• 油加热器：停机状态下，油温≤48℃时加热，≥52℃时断开，维持48~52℃。
• 再启动限制：停机后至少20分钟方可重新开机，12小时内启动次数≤8次。

故障排查需结合触摸屏历史数据（压力、温度、电流曲线）综合判断。

• 主回路：电源空气开关、接触器、热继电器、马达保护开关等。
• 控制回路：变压器（强转弱电）、逆缺相保护器（相序/缺相保护）、微型断路器（短路保护）。
• 热继电器：检测压缩机电流，过载时触控屏显示“压机过载保护”。
• 电压/电流变送器：将0~10V/0~5A信号转为4~20mA标准信号供控制器采集。
