盾安FL(R)M系列风冷螺杆冷水/热泵机组技术手册

本手册2011版为盾安FLRM单/多模块风冷螺杆机组专用资料，机型制冷量覆盖210~1570kW，支持R22、R407C两种冷媒，可选余热回收制取45~65℃生活热水；包含专利系统结构、整机参数、变工况修正、水电安装、多模块排布、开机维保及18个月质保全套技术内容。

一、企业与产品基础信息

• 生产主体：盾安环境（002011），国标起草单位，拥有国家级性能实验室，产品通过ISO、CRAA、节能产品多重认证；
• 机型命名规则：FLRM=风冷螺杆热泵模块，后缀HxC代表热回收机型，数字为单模块制冷kW，冷媒A=R407C、无A=R22；
• 应用场景：商场、写字楼、医院、体育馆、工业厂房，无需冷却塔，可屋顶/室外落地安装；
• 核心专利：热气旁通同步除霜、高效过冷换热、均流式板式蒸发器三大专利，提升制热稳定性与换热效率。

二、产品核心技术优势

• 除霜技术：专利热气旁通，除霜全程持续供水，无水温大幅波动，降低系统压力冲击；
• 换热优化：过冷结构避免盘管底部结霜，均分型蒸发器均匀分配冷媒，换热效率提升、回油稳定；
• 负荷均衡：多压缩机自动轮换运行，均衡磨损，延长整机使用寿命；
• 降噪结构：压缩机双层减振底座、低噪轴流风机，抑制气流与电磁噪音；
• 智能控制：工业级中文触摸屏，实时曲线监控，RS485/232双通讯，支持多机组群控、远程运维；
• 可选配置：显热回收模块，利用压缩废热生产生活热水，适配酒店、洗浴项目；
• 环保方案：R407C低臭氧冷媒可选，满足环保政策要求。

三、机组核心性能参数简表

• 供电统一三相380V/50Hz，手册按单/双/三模块区分最大运行电流、推荐主电缆线径；
• 水侧工作压力标准1.0MPa，配套水阻力曲线，可根据实际流量修正管路阻力损失；
• 热回收工况：热水出水45~65℃，配套独立循环管路与蓄热水箱设计方案。

四、运行边界与变工况修正

• 允许电压波动±5%，三相不平衡度≤2%，运行冷水出水5~13℃；
• 手册分R22、R407C两套制冷、制热修正系数表，按环境温度、出水温度折算实际冷热量；

  非标工况选型、机组出力校核必须对照修正系数计算，避免选型偏小。

五、安装与管路系统规范

• 基础要求：C33混凝土基座，预留减振安装孔，机组四周最小检修间距横向1300mm、纵深2000mm；
• 多模块水路：强制同程管路设计，进水总管设Y过滤器、靶式水流开关、膨胀水箱；
• 水路配件：进出水软接头、排气阀、排污阀、旁通阀配套，冬季长期停机必须排空换热器防冻；
• 热回收系统：增设独立热水循环泵、蓄热水箱，温度传感器安装于总管并加注导热油；

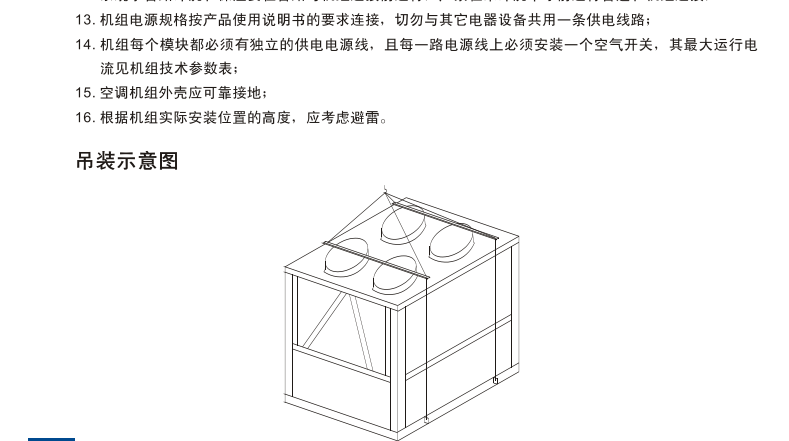

• 吊装要求：整机倾斜不超30°，运输与就位全程水平放置。

六、电气配线标准

• 单/双/三模块独立供电，每路配置独立空气开关，外壳可靠PE接地；
• 电控箱内置水泵、管道电加热专用启停开关，无需外接控制器；
• 通讯线采用屏蔽线缆，强弱电分槽敷设，支持楼宇系统对接群控；
• 配套完整电源进线原理图，区分单、双、三模块接线方案。

七、开机、维保与安全规则

• 开机预热：夏季油加热器预热8h以上，冬季≥12h；开机前冲洗水路过滤器；
• 运行限制：压缩机启停频次≤6次/小时，单次运行不少于5分钟；
• 月度维保：紧固电气端子、检查运行电流、高低压、风机异响；
• 换季保养：清洗翅片与板式换热器，检查冷媒充注量、润滑油油位；
• 冬季防护：低温环境机组不可断电，长期停机彻底排空所有水路介质。

八、安全保护与售后质保

• 整机保护：电机过载、排气高温、高低压、水流缺失、防冻、相序缺相全套联锁停机；
• 质保政策：整机出厂18个月制造质量免费维修，人为、水质、安装问题收取工本费；
• 官方服务热线：400-600-3333，可提供现场调试技术支持。
