盾安DFG/DSG单元式空调机2012版技术手册

本手册为盾安环境DFG风冷、DS水冷柜式单元机官方资料，覆盖恒温恒湿、单冷、冷热、热泵四大机型，冷量26~165kW，适配厂房、商场、机房；完整包含企业资质、产品分类、型号释义、性能参数、外形图纸、变工况修正、电气配线、基础安装、管路施工、售后质保全内容。

一、企业与产品整体介绍

• 企业主体：盾安环境（002011），国标起草单位，具备国家级性能实验室，可生产商用、核电特种空调；
• 产品大类：
  1. 风冷DF系列：DFG-H恒温恒湿、DFG-L单冷、DFG-R热泵，制冷26~145kW；
  2. 水冷DS系列：DSG-H恒温恒湿、DSG-L单冷，制冷30~165kW；
• 核心优势：全封闭涡旋压缩机、分层PLC/微电脑控制、RS485群控、多压缩机均衡磨损、低噪吸音箱体、可定制环保冷媒机型；
• 适用场景：工业车间、制药电子厂房、商场、学校、小型数据机房，兼顾工艺空调与舒适性空调需求。

二、型号命名规则与选型要点

• 型号结构示例：DFG60HWC
  DFG=风冷单元；60=额定制冷kW；H=恒温恒湿/L单冷/R热泵；W外机压缩机；C后回顶送；Z/Y左右接管
• 送风模式分三类：A前回前送、B前回顶送、C后回顶送，大冷量机型仅支持C模式；
• 机外静压可选0~700Pa，适配长短风管，订货需标注静压数值；
• 压缩机布置：小容量外机放置，68kW以上机型压缩机内置室内机组；
• 标配配件：双层尼龙过滤网、电热/热水辅助加热，恒温机型搭载电极加湿器。

三、核心机组参数简表

• 冷媒标准配置R22，支持定制环保制冷剂机型；
• 电源统一三相380V/50Hz，整机电流匹配专用空开，提供完整线缆选型参数；
• 热泵机型低温智能融霜，多机组自动轮换运行均衡压缩机损耗。

四、电控系统与配线规范

• 控制功能：温湿度精准调控、定时运行、故障存储、多机RS48联网群控、远程通讯对接楼宇系统；
• 电气配线：室内外机分动力线（5芯3+PE）与2.5mm²控制线，提供标准接线原理图；
• 电流配置：手册分风冷恒温、风冷热泵、水冷三类给出整机最大电流、推荐电源线线径；
• 保护逻辑：高低压、过载、缺相相序、防冻、风机过载、加湿缺水全套安全联锁。

五、外形结构与安装基础

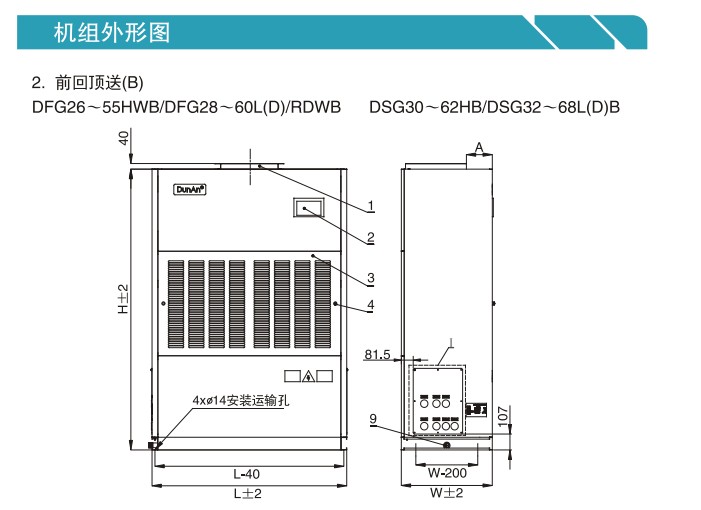

• 室内机三种送风钣金结构，提供尺寸图纸、接管开孔位置（气管/液管/加湿进水/排水）；
• 室外机分单/双/三风机模块化壳体，统一吊装孔位；
• 基础要求：混凝土/槽钢底座，单边加宽150mm，高度50~100mm，标配减振垫；
• 空间预留：四周预留检修通风区域，机组倾斜安装不大于30°，吊装防护壳体漆面。

六、冷媒管路施工标准

• 风冷机组配管限制：室内外机水平总长≤30m，垂直高差≤20m；
• 管路工艺：长管路每隔6m设置存油弯，室内机高于外机增设液体止回环；
• 充注与检漏：出厂预充冷媒，管长超8m按需追加60~175g/m；保压2.2MPa氮气检漏，真空度30Pa以下；
• 保温要求：气液管独立包覆保温层，穿墙位置密封减振。

七、水冷机组水路系统

• 标准水路组成：冷却塔、循环水泵、Y过滤器、水流开关、三通旁通阀、减震软接；
• 温控逻辑：冷却塔风机联动控温，进水最低16℃，低温启用旁通调节；
• 强制配件：水流开关缺水直接停机保护，管路设排气、排污阀，定期处理水质防结垢腐蚀。

八、变工况修正与维保、质保

• 性能修正：手册提供风冷制冷、热泵制热、水冷三类温度修正系数，用于非标工况容量折算；
• 日常维护：滤网定期拆卸清洗，每年检查压缩机润滑油、换热器脏堵、电气端子紧固；
• 质保承诺：整机出厂18个月制造质量免费维修，人为/水质损坏收取工本费用；
• 售后热线：400-600-3333，可提供现场安装调试技术支持。
