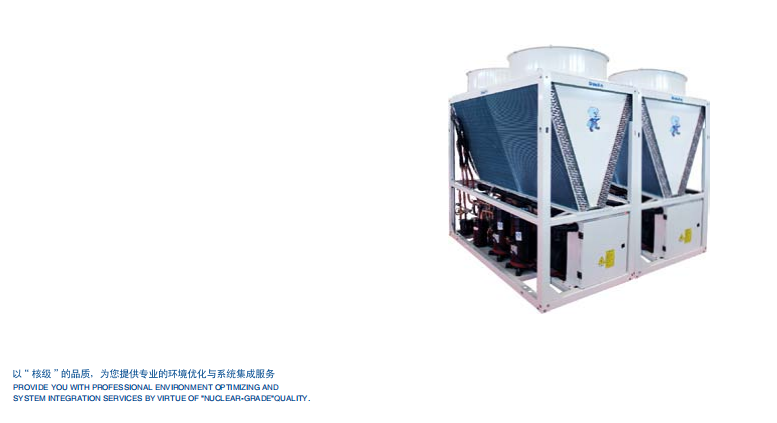

盾安FWRM系列风冷涡旋冷水/热泵模块机组技术手册

本手册2012版为盾安模块化风冷涡旋机组专用资料，基础单元分为015/020/030/040四款，可自由拼装组合，总冷量覆盖51~2080kW；支持R22/R407C/R410A三种冷媒，标配标准型、可选低环温制热机型，集成多项专利换热与节流技术，完整包含型号释义、性能参数、变工况修正、水电安装、配线、维保及暖通配套参考资料。

一、企业与产品整体概况

• 主体盾安环境（002011），国标起草单位，拥有国家级性能实验室，产品通过ISO、CRAA、节能多重认证；
• 机型命名规则：F(风冷)W(水机)R(热泵)M(模块)，后缀A/R代表冷媒，D为低环温机型，数字为单模块制冷量；
• 应用场景：商场、写字楼、厂房，无需冷却塔，可屋顶/室外落地，模块化拼接扩容灵活；
• 核心专利：一体化简化节流回路、平衡罐冷媒均衡、均流壳管蒸发器，结构紧凑占地比同类小30%~50%。

二、核心产品技术亮点

• 高效系统：取消传统分液器，双向节流阀降低管路阻力，平衡罐自动平衡冷热工况冷媒充注量，融霜效率提升；
• 低环温适配：专用D款机型最低-20℃稳定制热，同工况EER较普通机型提升7.7%；
• 负荷优化：多模块分步启停调节容量，压缩机运行时长自动均衡，延长整机寿命；
• 控制通讯：RS485总线星型/串型组网，单套文本控制器最多管控多台模块，远程监控；
• 防腐结构：加厚喷塑冷轧钢板，整机防腐性能提升2倍，全封闭涡旋压缩机运行稳定低噪。

三、模块规格与核心参数简表

• 拓展规则：单系统最多16个基础模块自由组合，最大总制冷量2080kW；
• 可选冷媒：R407C、R410A环保低ODP冷媒，配套独立充注量参数；
• 全套保护：高低压、断水延时、防冻、电机过载、排气高温、缺相相序联锁停机。

四、变工况与水阻力修正

• 制冷修正：按出水、室外干球温度匹配冷量/功率修正系数，20~45℃室外区间分段取值；
• 制热修正：覆盖-20~20℃宽环境温度，低环温机型专用修正表；
• 水阻力曲线：换热器阻力随水流量线性变化，流量60%~140%区间对应修正系数，用于水泵选型校核。

五、水路系统安装规范

• 标准水路配件：减震软接头、Y过滤器、靶式流量开关、三通旁通阀、排气/排污阀、膨胀水箱；
• 膨胀水箱要求：安装于系统最高处上方1~1.5m，容积为总水量1/10；
• 防冻规则：冬季机组、水泵必须持续通电；长期停机彻底排空换热器与管路；
• 管路要求：管道独立支架，重量不传递至机组，全部水管保温防结露。

六、电气配线标准

• 单模块独立供电，禁止多模块共用空开；015/020模块线缆≥16mm²，030≥25mm²，040≥50mm²；
• 空开选型：额定电流大于机组最大运行电流，选用热磁脱扣型；
• 通讯线：文本控制器采用RVVP4×0.5屏蔽线，最远安装距离≤50m；
• 布线区分：动力电缆与通讯屏蔽线分开敷设，整机可靠PE接地。


七、基础、空间与吊装要求

• 基础：混凝土/槽钢底座，配M12地脚螺栓，加装减振垫，承重匹配机组运行重量；
• 排布间距：模块之间横向、纵深预留≥300~500mm检修散热空间；
• 吊装运输：整机倾斜不超30°，吊具加装防护避免钣金划伤；
• 机组四周预留≥1.5m操作检修区域，保证风机通风无遮挡。


八、开机与周期性维保

• 开机前置：油加热器预热≥12h，冲洗水路过滤器，排净管路空气，核对相序；
• 运行限制：压缩机启停频次≤6次/小时，单次运行不少于5分钟；
• 月度检修：紧固电气端子，检查电流、噪音、冷媒压力；
• 年度保养：清洗翅片与壳管式换热器，检测冷冻油、系统密封性。

九、质保与配套参考资料

• 质保承诺：整机出厂18个月，制造质量问题免费维修；人为、水质、安装问题收取工本费；
• 附录配套：全国城市气象参数、新风/热负荷估算、暖通单位换算、室内空气质量标准，用于项目选型设计。
