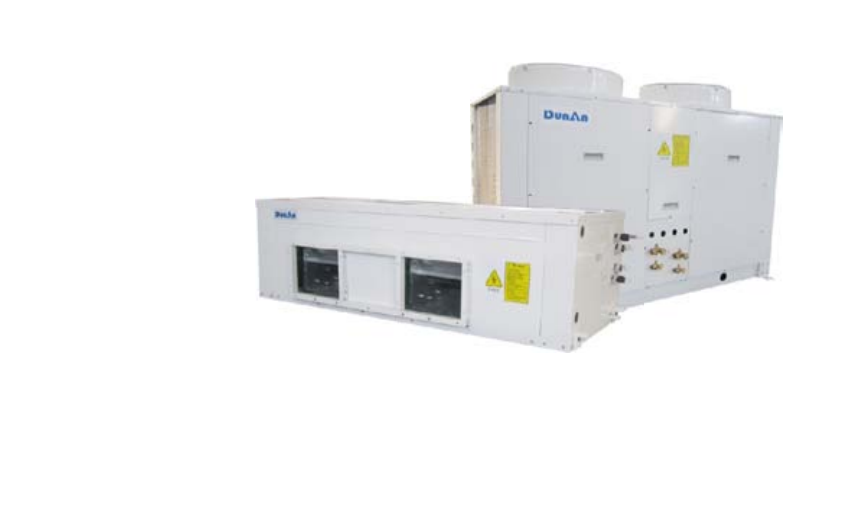

盾安空调(Dunan)【盾安】高静压风管送风式分体空调机组

盾安DFB系列高静压风管送风分体空调技术手册

本手册为盾安2012版DFB高静压风管分体机组技术资料，产品分回风、全新风两大系列，覆盖27.5~100.5kW制冷量，适配厂房、医院、商场、独立新风场景，完整涵盖型号释义、性能参数、变工况修正、外形尺寸、水电配线、管路吊装、维保质保全流程规范。

一、企业与产品基础

• 出品方盾安环境（股票002011），中央空调国标起草单位，拥有国家级性能实验室，产品通过ISO、CRAA、节能产品多重认证；
• 产品结构：吊顶室内机+落地/屋顶室外机分体式，无需专用机房，机身紧凑可电梯转运；
• 冷媒可选R22、R407C，机型区分单冷L、热泵R、电加热D、全新风X，机外静压80~400Pa多档位可选。

二、型号命名规则

三、产品两大系列性能划分

• 回风型：室内循环送风，制冷27.5~100.5kW，热泵制热量28.5~105kW，风量5000~18000m³/h，适配常规商业空间；
• 全新风型：直采室外空气，适合制药、传染病房不可回风场景，制冷27.5~100.5kW，制热量15.6~57.2kW，风量2500~9000m³/h；
• 核心部件：全封闭涡旋压缩机、外平衡热力膨胀阀、紫铜铝翅片换热器、双层尼龙初效滤网，可选二级电加热。

四、核心技术特点

• 宽温自适应控制，热泵搭载智能融霜，低温工况制热衰减小；
• 多压缩机均衡启停设计，平衡磨损，延长整机使用寿命；
• 整机内置多层吸音结构，内外低噪轴流/离心风机，运行噪声64~80dB(A)；
• 多档机外静压，适配长短风管，吊顶暗装不占用地面使用面积；
• 钣金经数控冲压、磷化喷塑，防腐防锈性能优于普通机组。

五、机组关键技术参数

• 供电标准：3NPE 380V/50Hz，分1/2/3套压缩系统，配套对应线缆、空开规格；
• 水路管路：统一DN20冷凝排水管，冷凝水管坡度≥1%，必须安装存水弯；
• 冷媒铜管：φ12/16壁厚≥1mm，φ19/22/28壁厚≥1.5m，标配7.5m标准配管，超长管路按110g/m追加冷媒；
• 工况核算：手册附带制冷/制热变工况修正系数，需按室内外温湿度折算实际出力；
• 运行温控范围18~30℃，控制精度±2℃，室外允许运行温度23~43℃。

六、安装与管路施工规范

• 室内吊顶机：吊装预留检修口，机身向排水侧倾斜10mm，风管保温厚度≥10mm，四周预留800mm以上检修空间；
• 室外机基础：混凝土/槽钢基座，抬高50~100mm，单边加宽150mm，加装减振垫，风机禁止外接风管；
• 冷媒管要求：每6m高差增设回油弯，高低落差位置配套液封；管路氮气2.2MPa保压检漏，抽真空至30Pa以下；
• 电气施工：动力线与控制线分槽敷设，控制线采用4/6芯屏蔽线缆，机组必须可靠接地，相序固定不可调换。

七、维保与服务承诺

• 日常维护：每月清洗过滤网，定期疏通冷凝排水管、冲洗室外换热器；维修前必须整机断电；
• 质保政策：整机出厂18个月，制造质量问题免费维修，人为、安装、水质故障收取工本费；
• 配套资料：手册附带全套室内/外机外形图纸、基础施工图、电气接线原理图、变工况性能曲线。
