盾安空调(Dunan)【盾安】产品手册

盾安中央空调全套产品手册

本手册覆盖盾安全系列暖通制冷设备，包含机组参数、结构、适用场景、技术优势、选型规则、配套末端及暖通基础换算资料，产品分九大品类，配套完整性能表格与结构图。

• 一、风冷大型水/地源机组

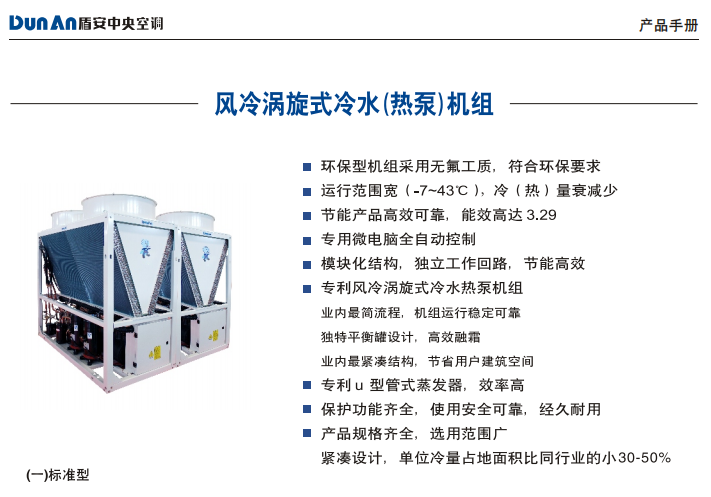

  1. 风冷涡旋冷水/热泵（低环温型）：模块化设计，单模块尺寸1000×2160×1920mm，冷量214~1852kW，R22/R407C/R410A可选，支持-10~45℃运行，带热气旁通不间断除霜，可配热回收产45-65℃生活热水；

  2. 风冷螺杆机组：分R22、R407C冷媒款，冷量跨度大，PLC全自动控制，高低压/断水/相序等多重保护；

  3. 污水源热泵：原生污水直供换热，专用防腐换热器，分中温/高温机型，无需打井冷却塔，节能减碳。

• 二、水冷冷水/地源热泵机组

  1. 水冷螺杆：干式/满液式蒸发器可选，制冷33~3604kW，分标准、显热/全热回收款，R22/R134a环保冷媒；

  2. 水（地）源热泵：涵盖商用大小机型，冬季制热稳定，分普通、环保R410A款，支持土壤/地下水/河水热源；

  3. 工业冷水机组：低温乙二醇工况，出水-6~10℃，适配电镀、塑胶、制药工业冷却。

• 三、屋顶分体空调机组

  分恒温恒湿、单冷、热泵、洁净全新风机型，涡旋/螺杆压缩机可选，风量5600~70000m³/h，机外静压可调，洁净款适配电子、医药车间。

• 四、空气处理设备（风柜系列）

  1. LEG柜式空调：专利椭圆管换热器，风阻降50%、换热提升10~15%，分回风/新风I、II型，风量1500~45000m³/h；

  2. 组合式空调：断冷桥扣接箱体，模块化功能段，适配商场、地铁；

  3. 集约型/诱导辐射机组：10℃大温差设计，系统综合节能超50%，洁净厂房干表冷配套。

• 五、风机盘管末端

  卧式暗装、明装立柜、卡式双吹/四吹多系列，FP34~FP238全规格，三速风机，标准/大焓差两款，附带变温冷热性能修正表，配DN20水管接口。

• 六、高静压风管分体机组

  室内风管机+室外风冷冷凝机组，分回风、全新风，R22/R407C制冷剂，适配写字楼、传染病房不能循环回风场景。

• 七、核心通用技术亮点

  • 换热器：椭圆管、满液式、污水专用防腐管三类专利换热结构，换热效率高、阻力低；
  • 控制：全机型PLC触摸屏，25%-100%无级容量调节，完善水电/压缩机保护；
  • 热回收：制冷同时制取45~65℃生活热水，替代锅炉，减少碳排放；
  • 环保：R407C、R134a、R410A低ODP冷媒可选，适配环保政策。

• 八、配套技术资料

  含暖通单位换算（kW/冷吨/大卡/压力）、室内空气质量国标、各类场所新风换气标准、机组噪声限值、产品售后18个月质保说明，客服热线400-600-3333。

备注：手册所有机组名义工况统一：制冷出水7℃、环境35℃；制热进水40℃；水流量按0.172m³/h·kW核算，污垢系数0.086m²·℃/kW。
