大金(daikin)空调VRV自由冷暖变频空调技术手册

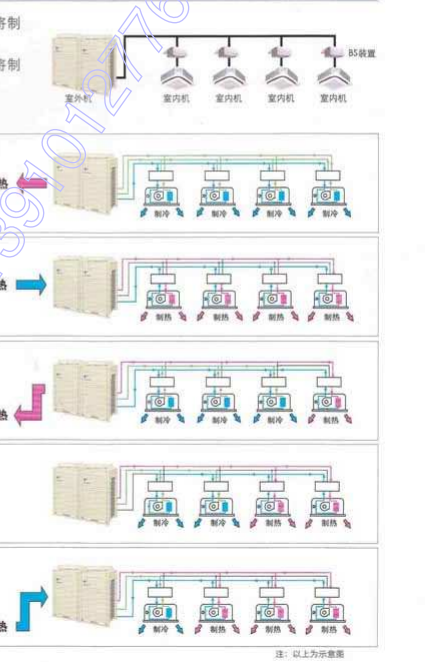

• 工作原理：通过吸入气管和BS装置（标准型BSVQ100/160/250V2C或集合型BSV4G100V2C）切换冷媒流向，使同一系统内的室内机可分别运行制冷或制热模式。
• 废热回收：制冷运转产生的热量可回收用于制热，制热运转产生的冷量可回收用于制冷，制冷/制热负荷越均衡，能效越高。
• 交替除霜：室外机各模块热交换器交替除霜，室内机可持续制热运转，避免常见冷暖系统除霜时制热中断的问题，大幅提升冬季舒适性。
• 节能意义：通过冷热同时运转实现能源梯级利用，有效降低建筑能耗。

• 直流变频高低压腔涡旋式压缩机：全封闭涡旋结构，压缩效率大幅提升。
• Sensorless技术+正弦波直流变频技术：无需探头即可感知电机转速，正弦波驱动提高电机效率。
• 两级过冷却技术：第一级过冷采用e-Pass换热结构（室外35℃时冷媒可冷却至37.1℃，仅2.1℃温差，实现11.2℃过冷），配合D.I.S.O回路增加液态冷媒量，提高换热效率。
• 无储液器回路：利用冷媒管道存储多余液态冷媒，减少系统损耗，控制更精确。
• 冷媒压力探测技术：高压/低压压力传感器实时探测，快速启动和精确调节。
• 智能除霜与环境学习：根据负荷、湿度、积灰情况智能判断除霜时机。
• 交叉回油技术：智能油面控制（发明专利03800857.2）+ 室外机间无均油管，回油稳定高效。
• 双后备运转技术：压缩机和模块两级后备，应对突发故障。
• BLACKBOX功能：记录故障前运行数据，便于售后诊断。

• 多电子膨胀阀控制：每个膨胀阀480级冷媒流量调节，精准控制。
• 0.5℃精确感温探头：满足对温度的细微需求。
• 静音运转：通过现场设定实现夜间静音模式（电脑自动记忆室外最高温出现时间，8小时后启动静音，维持9小时）。
• 制热快速启动：变频压缩机软启动，快速响应取暖需求。

• 室外机：RHXYQ18~48RSY1系列（18HP~48HP），以2HP为单位递增，组合方式灵活；电源3相380V/50Hz，R410A冷媒；连接率50%~130%，最大总管长1000m，最大单管长165m，室外机在上时高低差50m，在下时90m。
• BS装置（核心配件）：
  • 标准型：BSVQ100/160/250V2C——分别对应≤11.2kW、11.2~18kW、18~28kW室内机容量，最多连接5~8台室内机。
  • 集合型：BSV4G100V2C——4个分支，每分支≤11.2kW/最多5台，适用于多区域集中控制。
• 室内机：11大系列、85种容量，涵盖：
  • 超薄天花板内藏风管式（小巧型/大容量型/静音型）——厚度仅200mm，最低24dB(A)。
  • 天花板嵌入导管内藏式——机外静压最高14档可调。
  • 自由静压风管式——最高200Pa静压，14档调节。
  • 天花板嵌入式（环绕气流/双向气流）——360°送风。
  • 落地内藏式/明装式——无需吊顶，以藏为美。
  • 挂壁式——5档送风角度。

• 独立控制：有线/无线遥控器，支持运转/停止、温度设定、模式转换、定时（72h）、故障代码显示、HRV联动。
• 集中控制：统一ON/OFF控制器（最多16组）、集中控制器（最多64组）、i-easy集中控制器（最多16组，每日4次日程）。
• DS-AIR远程操控：最多16组室内机，支持iPad/iPhone远程控制。
• Intelligent Manager：可视化导航、电量划分、联锁控制。
• Intelligent Controller：彩色触摸屏，500个历史记录。
• 开放式网关：LonWorks（最多64组）和BACnet（最多128组，扩展后256组），直接接入BMS系统。

• 小风量全新风处理机：风量1080~2800m³/h，可与VRV空调室内机混接于同一系统（新风容量≤室外机容量30%）。
• 大风量全新风处理机：FMQ系列，风量3000~6000m³/h，最高300Pa静压，独立连接室外机。
• 全热交换器：VAM系列，风量100~2000m³/h（可加增压箱达4000m³/h），热交换效率最高84%，全年空调负荷降低约28%。

自由冷暖核心价值：通过BS装置实现一套系统内同时制冷制热，废热回收利用显著提升能效（冷热负荷越均衡效率越高）；交替除霜保障冬季制热不中断，提升舒适性；配合宽广的室外机运转范围（制冷-5~50℃DB，制热-20~15.5℃WB），适用于现代化办公楼等同时存在不同朝向热负荷差异的建筑。
