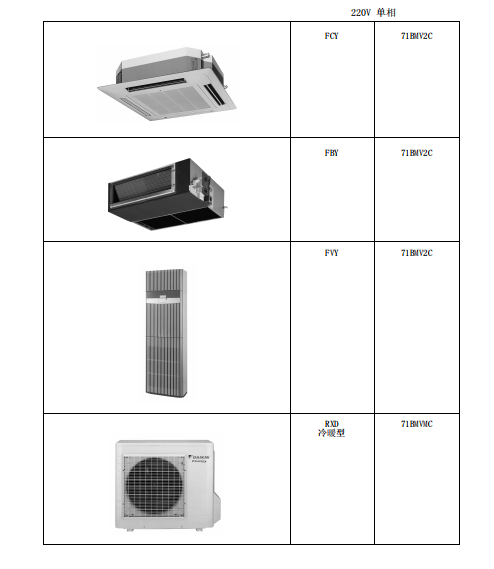

一、产品系列与机型特点

• FCY系列（天花板嵌入式/多向气流式）：正方形面板950×950mm，全机统一尺寸；天花板内空间高度仅需24.5cm即可安装；具备静音设计（35/31dB(A)）；支持90°旋转安装；可引进室外新风；配备长效过滤网，清扫周期可延长至1年/次（一般型为2周/次）
• FBY系列（天花板嵌入导管内藏型）：灵活适应L型、U型及狭长型房间；吊顶与天花板距离仅需35cm（标准型）或42.5cm（配备帆布软管）；多种机外静压型式（高88Pa/标准49Pa/低20Pa）；标准配备排水泵，排水管可在排水口上方250mm处工作；运转音41/35dB(A)
• FVY系列（柜式）：广角自动摆动送风（水平80°）；液晶显示控制面板；运转音41/36dB(A)；具备长效过滤网

二、核心技术优势

• 直流变速控制：快速启动、恒温节能，根据室内热负荷变化精确控制温度范围，省电达45%
• 磁阻式直流电机：效率比传统交流电机提高20%以上，采用钕磁铁（磁场强度为传统铁氧体磁铁10倍）
• 新一代摆动式压缩机：转子与叶片一体化设计，减少摩擦损耗及冷媒泄漏，获日本机械业促进协会第32届主席奖
• PAM脉冲调幅控制：通过改变电压调整压缩机转速，兼具高功率因数和高效率

三、设计施工参数

四、室外机特性

• 高静压静音风扇（参照飞机机翼设计原理，经3元解析确定长弦机翼形状）
• 涡旋式压缩机，平滑运转抑制振动及噪音
• 热交换翅片经独有防蚀处理，有效抗酸雨及大气污染腐蚀
• 停电后电力恢复自动恢复运转
• 先进的故障检测功能，遥控器显示故障代码

五、控制系统

• 有线液晶遥控器BRC1C611（标准件）
• 无线液晶遥控器BRC7C712W/BRC4C623（选配件）
• 支持集中管理、成组控制及双遥控器控制
• 自我诊断故障功能，随时监视运转状态
• 运转状态显示：送风、除湿、自动、制冷、制热

六、安装维护要点

安全警告：保养只能由专业维修人员进行；接触接线装置前必须切断所有电源；停机并关掉电源后才能清扫空调机。

• FCY系列天花板开口尺寸：890×890mm（最小），装饰面板950×950mm
• FBY系列天花板开口：462mm（宽）×1060mm（长）
• 排水管需保持1/100以上坡度，提升管高度小于550mm
• 安装完成后需从检验孔注入2000cc水检查排水状况
• 空气过滤器清洗周期：一般环境2周/次，配备长效过滤网可延长至1年/次

七、故障处理
