大金(daikin)空调CUW单螺杆水冷机维修手册

• 覆盖机型：CUW40~480B/C/D/E5Y系列（40HP~480HP），以及CUW40~360DY1系列，采用3相380V/50Hz电源。
• 制冷量范围：126kW（40HP）~1,600kW（480HP），冷冻水流量从362L/min到4,759L/min不等。
• 压缩机配置：半密封单螺杆式，单机功率30~90kW不等，大机型采用多台压缩机组合（最多4台），容量控制采用电磁阀卸载方式（0-12%-40%-70%-100%五级调节，或0-27%-40%-70%-100%等变体）。
• 冷媒与冷冻机油：R22冷媒（充填量30~60kg×回路数），SUNISO 4GSD冷冻机油。
• 安全装置：高/低压力开关、排气温度过热保护器（135℃动作）、防冻保护器（3±1℃动作）、压缩机电机过热保护、反相保护器、过电流继电器、易熔塞（70~75℃）及安全阀（2.40~2.64MPa）。

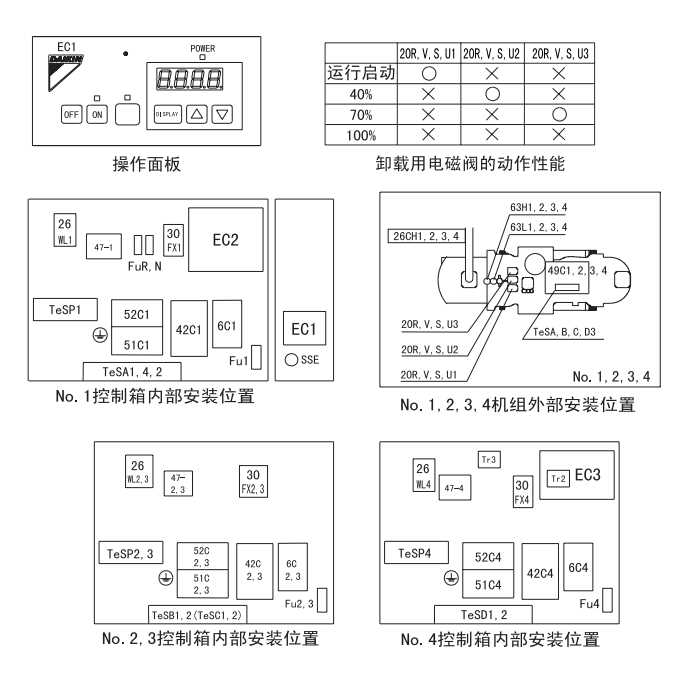

• 操作面板：B/D/E型机组采用PLC程序控制器配合七段数码管显示，C/E型机组搭载液晶触摸屏（GP），支持本地与远传控制（BMS系统）。
• 运转模式：支持入口温度控制、出口温度控制、蓄冷运转、节能运转（省电模式）、强制运转（0/40/70/100%负荷）及备用运转（异常时仅停故障系统）。
• 控制逻辑：温度控制以冷冻水入口/出口温度为目标，通过逐级加载/卸载实现；防冷冻保护（26WL及水温传感器）在≤3℃时强制停机；重启保护限制压缩机1小时内启动≤6次，停-启间隔≥3分钟。
• 显示模式：状态显示、异常显示、上次异常显示、检测模式（查看实时运行参数）、运转设定模式、温度传感器设定模式六大模式。

• 异常代码：共40余种代码，覆盖过电流（1-E6）、反相（1-U1）、防冻（1-A4）、线圈过热（1-E5）、排气高温（1-F3）、高压过高（1-E3）、低压过低（1-E4）、水泵连锁（90）、断水继电器（AE）、传感器异常（1-80/81/8F）等。
• 常见故障：高压保护（冷却水量不足、冷凝器结垢）、低压保护（冷冻水量不足、膨胀阀故障、冷媒泄漏）、防冻保护（水温设定过低、流量不足）、干燥过滤器堵塞（制冷效果下降、低压偏低）。
• 诊断流程：从故障现象入手，按“水泵/压缩机不启动”→“水不循环”→“水温异常”→“运行中停机”→“制冷量不足”等路径逐级排查。
• 标准运转状态（额定点）：高压约15kg/cm²，低压约4.0kg/cm²，排气温度约60℃，吸气温度约12℃，液管温度约38℃。

• 安装场所：室内专用，需能承受机器重量、水平安装，并便于维修（单机及多机安装均有最小空间要求）。
• 水管配置：冷冻水与冷却水管路需安装过滤器、温度计、压力表、流量调节阀、排气阀、排水阀及柔性连接（防振）；推荐管内流速2.4~3.6m/s（排出主管），确保冷冻水/冷却水流量达标。
• 防振对策：根据楼板厚度选择橡胶垫（8mm/20mm）或隔振弹簧，配合防震架（水平地震加速度1.2g）。
• 电气工程：需设置漏电断路器（高感度高速型，30mA/0.1s）、D种接地（≤100Ω），水泵连锁电路（AXP）必须正确连接。
• 调试要点：通电预热6小时→开启水泵→确认水流开关闭合→启动机组→调节水量使进出口温差5℃→记录运转数据。

• 日常检查：排气/吸气压力（1.1~1.7MPa / 0.3~0.6MPa）、冷却水出口温度（30~40℃）、冷冻水出口温度（5~10℃）、振动噪声、油位（油面镜1/3~2/3处）。
• 定期检验：水质检验（参照JRA GL-02-1994标准）、过滤网清洗、冷凝器清洗（每季一次）、干燥过滤器滤芯更换、冷冻机油更换（运行6000~8000小时/2~3年）。
• 水质管理：冷却水/冷冻水pH值、电导率、氯离子、硫酸离子等指标需严格控制，劣质水质会导致腐蚀和结垢。

维修核心原则：排查故障时务必先确认水路（水量、水质、阀门状态）及冷媒系统（压力、温度、干燥器状况），再逐级检查电气保护元件。异常代码是诊断的第一线索，但需结合实时运行参数（高低压、过热度、电流）做综合判断。安全装置动作后，须查明根本原因而非简单复位。
