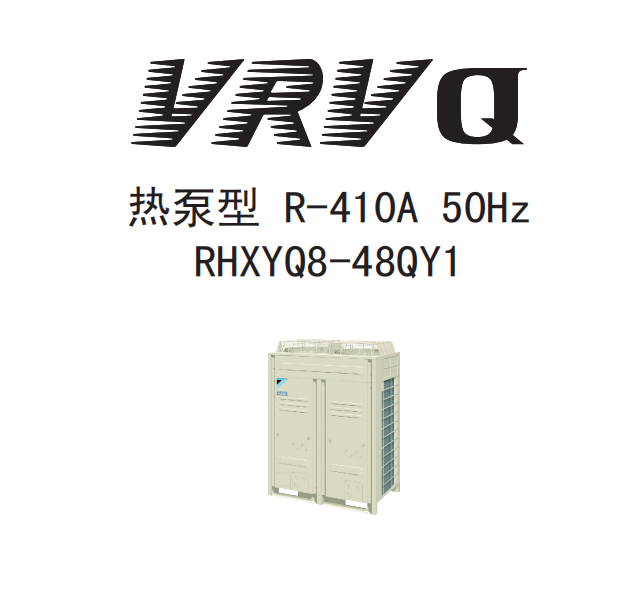

大金(daikin)空调VRV-Q 系列多联机维修手册

• 机型范围：RHXYQ8QY1~48QY1系列，单机8HP~16HP，多联组合18HP~48HP（最多3台室外机并联），电源3相380V/50Hz。
• 制冷剂：R-410A，设计压力4.0MPa，工作压力约为R22的1.4倍。
• 压缩机配置：变频压缩机（INV）+ 定频压缩机（STD1/STD2）组合，通过PI控制实现容量调节（3~100%不等）。
• 核心控制元件：主电子膨胀阀（Y1E）、主2电子膨胀阀（Y2E）、过冷电子膨胀阀（Y3E）、四通阀（Y3S）、高压/低压传感器、高压压力开关（4.0MPa/3.3MPa动作）以及大量电磁阀（Y1S~Y14S）用于油平衡和制冷剂调整。

多联机型（18HP~48HP）由上述单机组合而成，具体规格参见组合表。

• 压缩机PI控制：制冷时保持蒸发温度（Te）恒定，制热时保持冷凝温度（Tc）恒定；压缩机容量根据目标值与实际值的偏差逐级调整。
• 电子膨胀阀控制：主膨胀阀（Y1E/Y2E）控制制热时蒸发器出口过热度（SH）；过冷膨胀阀（Y3E）控制过冷热交换器出口过热度。
• 回油运转：防止压缩机缺油故障，电源开启2小时后以及低负荷/高负荷时自动执行；制冷/制热模式下均有特定回油动作序列。
• 除霜运转：制热时根据室外热交换器结霜情况自动启动，通过四通阀切换实现系统逆运转化霜。
• 保护控制：高压保护（≥4.0MPa动作）、低压保护（≤0.07MPa动作）、排气管温度保护（≥135℃）、变频器过电流/散热片温度保护（≥87℃）。
• 室外机轮换运转：多联系统中通过改变室外机优先级实现各压缩机油量均衡。
• 应急运转：单机可禁止特定压缩机；多联机可禁止故障室外机（自动后备运转8小时）。

• 关键步骤：电源接通前检查（配线、绝缘、截止阀状态）→气密性试验（4.0MPa氮气保压）→真空干燥（-100.7kPa以下）→追加制冷剂充填（根据配管长度计算）→检查运转（自动判断截止阀开度、配线错误、配管长度、制冷剂量，约70~120分钟）→正常试运转。
• 追加制冷剂计算：根据液管长度和各管径对应的充填系数计算。
• 电源预热的必要性：开机前需通电6小时预热曲轴箱加热器。
• 检查运转注意事项：首次安装后必须执行检查运转，否则遥控器显示“U3”且无法正常运转。

• 室内机故障：80（外部保护）、81（PC板不良）、83（排水水位故障）、86（风扇马达锁定/过载）、87（摆动马达故障）、88（电源电压异常）、89（电子膨胀阀故障）、8F（排水水位超限）、C1（传送故障）、C4/C5/C9（热敏电阻故障）、C8（P板组合不当）、CH（湿度传感器故障）、CJ（遥控器温控传感器故障）等。
• 室外机故障：E1（PC板不良）、E3（高压异常）、E4（低压传感器动作）、E5（变频压缩机锁定）、E6（定频压缩机过电流/锁定）、E7（风扇马达故障）、E9（膨胀阀线圈故障）、F3（排气管温度异常）、F6（制冷剂充填过量）、H3（高压开关系统异常）、H7（风扇信号异常）、H9/J3/J5/J6/J7/J8/J9（各类热敏电阻故障）、JA（高压传感器故障）、JC（低压传感器故障）、L1（变频P板故障）、L4（散热片温升）、L5（变频压缩机瞬间过电流）、L8（变频压缩机异常过电流）、L9（变频压缩机启动故障）、LC（变频P板和主控P板间传送故障）、P1（过脉动保护）、P4（热敏电阻故障）、PJ（P板组合不当）等。
• 系统故障：U0（制冷剂不足）、U1（反相/缺相）、U2（电源电压不足/瞬间断电）、U3（未执行检查运转）、U4/U5/U7/U8/U9（各类传送故障）、UA（组合不当）、UC（集中控制器地址重复）、UE（集中控制器与室内机间传送故障）、UF（系统未设定）、UH（制冷剂系统地址未确定）等。
• 诊断方式：通过遥控器显示故障代码；室外机PC板LED显示可进一步确认故障详情（H1P~H7P组合）。

• 压力差异：工作压力约为R22的1.4倍，设计压力4.0MPa，必须使用专用维修工具。
• 铜管厚度：R-410A需使用更厚的铜管（φ19.1及以上改用1/2H材料）。
• 冷冻机油：使用合成油（乙醚油），与R22用矿物油不兼容。
• 钢瓶处理：粉色钢瓶，装配虹吸管，必须液态充填。

维修核心原则：R-410A系统压力高（4.0MPa），必须使用专用维修工具；排查故障时先确认截止阀是否全开、配管有无堵塞、电源与传送配线是否正确；故障代码是首要线索，但需结合运行参数（高低压、排气温度、过热度）做综合分析。未执行检查运转直接开机将显示“U3”。
