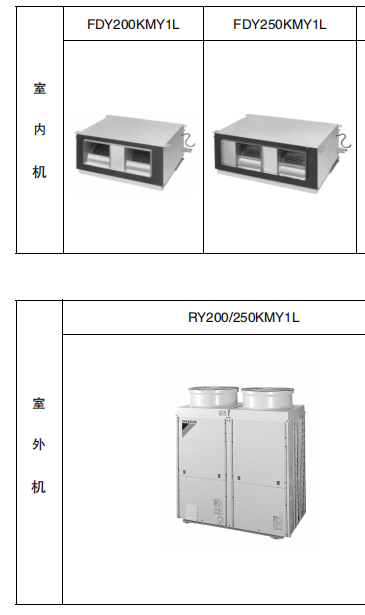

大金(daikin)空调分体式商用 FDY8-20HP 系列技术手册

• 大风量、高静压设计：标准静压12~14.9mmH₂O，最大静压35~38mmH₂O（通过更换皮带和皮带轮调整）；风量68~166m³/min，适合长风管设计和引入部分新风。
• 超长冷媒配管：最大配管长度50m（等效70m），最大高低差30m，可对应中大规模建筑。
• 易用遥控器：大画面液晶有线遥控器（BRC1C611），文字/数字/动态图像显示；2芯无极性配线（最长500m），防误接；具备自我诊断故障代码显示功能。
• 集中控制兼容：配置转接器板，可与VRV系列集中控制器连接使用。
• 适用场所：工厂、大型百货店铺、大型超市等大空间。

• 风管系统构成：包含供气、回气、排气通道及全热交换器、防火风门、消音装置等。
• 通风量计算：基于显热负荷或污染物浓度进行计算。
• 风管压力与风速：
  • 低压风管（≤490Pa）：流速15m/s以下，推荐R=0.8~1.5Pa/m。
  • 高压风管：流速20m/s以下，推荐R=1.5~5.0Pa/m。
• 风管尺寸确定方法：等摩擦法（常用）、全压法、静压再取得法、等速法。
• 风管施工要点：
  • 弯曲部分：曲率半径≥风管宽度/直径；直角弯头需加导流叶片。
  • 分支部分：嵌入分支法最佳，避免产生涡流；分离风门长度≥300mm。
  • 扩大/缩小：扩大部分≤20°，缩小部分≤45°。
  • 消音/隔音：高静压风管需用灰浆涂抹或隔音材料包裹。
• 常见管路局部阻力系数：提供了风管弯曲、扩大、缩小、分支等典型工况的局部阻力系数参考表。

• 运转模式：支持制冷、制热、自动、送风四种模式。
• 定时器功能：最长72小时，可分别设定开机和关机时间，可组合使用。
• 温度设定范围：16~32℃，制冷21~32℃/制热15~27℃（室内条件）。
• 除霜运转：制热时自动进行，6~8分钟（最多10分钟）。
• 故障代码自我诊断：遥控器显示故障代码，便于快速排查。

• 室内机安装：
  • 使用M10（FDY200/250）或M12（FDY400/500）悬吊螺栓安装；必须保证机组水平，否则可能漏水。
  • 风管连接处必须完全隔热；需安装回风过滤器（另售）。
  • 皮带/皮带轮调换用于调整机外静压，需在安装前完成。
• 制冷剂配管：
  • FDY400/500采用双管路系统（1号/2号管路分别对应1号/2号室外机），必须正确对应。
  • 配管长度超过5m需追加制冷剂（按液管尺寸和长度计算）。
  • 气管/液管必须隔热（气管最高120℃）。
  • 竖直气管需设置存油弯部（室外机在上方时可省略）。
• 电气配线：
  • 室内机和室外机独立供电（不可共用电源）。
  • 遥控器配线2芯无极性，最长500m。
  • 反相保护器：若压缩机/风扇不能正常运转，调换任意两相。
• 试运转：
  • 开机前曲轴箱加热器需预热12小时。
  • 检查风扇皮带张力（4mm松驰度）。
  • 通过遥控器设定制冷运转并进入试运转模式。

安装核心原则：FDY系列为高静压商用风管机，安装时务必保证水平（防漏水），正确选择皮带/皮带轮以满足所需机外静压，双管路系统（FDY400/500）需严格对应1号/2号配管与配线；风管设计需考虑阻力损失、噪音控制及安装空间，确保系统高效稳定运行。
