大金(daikin)空调HRV全热交换器使用说明书

• 机型覆盖：VAM150/250/350/500/800/1000/1500/2000GMVE。
• 核心部件：热交换元件（全热交换芯）、空气过滤网、维修盖、风量调节机构。
• 安装方式：天花板安装风管式，需预留检修口。

• HRV专用遥控器（BRC301B611）：
  • 开/关键：启动/停止HRV运转。
  • 风量转换键：可在“低”“高”“低换风（FRESH UP）”“高换风（FRESH UP）”之间切换。“FRESH UP”模式下，送风量＞排风量（送风）或排风量＞送风量（排风）。
  • 通风模式转换键：可在“自动”“热交换”“旁通”三模式间切换。
    • 自动模式：根据室内外温度及空调机状态自动切换热交换与旁通。
    • 热交换模式：新风经过热交换元件进行全热交换后送入室内。
    • 旁通模式：新风不经过热交换元件直接送入室内（适用于过渡季节）。
  • 定时器功能：可设定定时开/关。
  • 运转控制显示/待机显示/集中控制显示/过滤器清洗提示（显示“过滤器”时需清洗）。

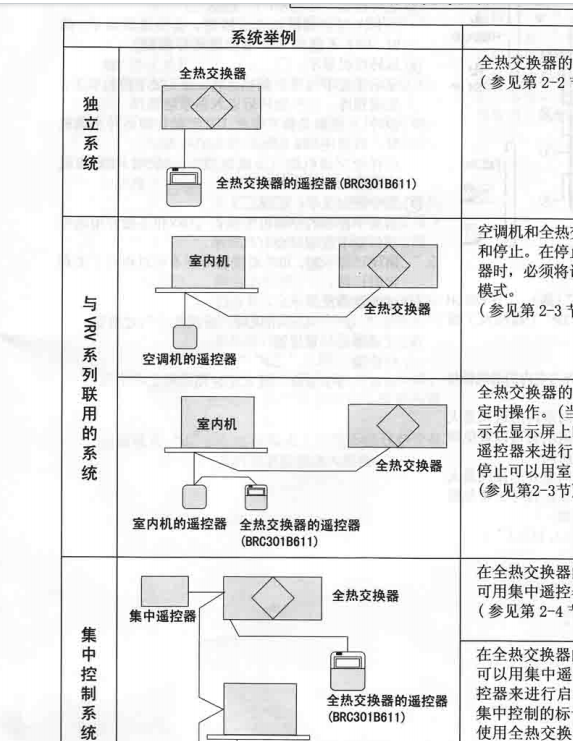

• VRV空调遥控器控制：HRV与VRV系统空调机组合使用时，可通过空调遥控器操作通风模式。若风管直连，则无法通过空调遥控器选择通风模式。
• 集中遥控器（DCS302B611）：可实现HRV独立运转。

• 空气过滤网清洗：
  • “过滤器”显示出现时需清洗（至少每年一次，污染严重时增加频次）。
  • 步骤：拆维修盖→取出过滤网→用吸尘器或水清洗（≤50℃热水，中性洗涤剂）→晾干→装回。
  • 过滤网为选配件，可更换。
• 热交换元件清洗：
  • 至少每两年清洗一次（一般办公室使用）。
  • 步骤：拆维修盖→取过滤网→拉出热交换元件→用带刷真空吸尘器轻吸灰尘。
  • 严禁用水清洗热交换元件。
• 安全警告：维护前必须切断电源；勿用水冲洗HRV；高处作业注意安全。

• 常见症状排查：
  • 设备完全不运转：检查电源、保险丝/断路器、遥控器集中控制显示/待机显示。
  • 排气量异常或噪声大：检查过滤网或热交换元件是否阻塞/安装到位。
• 故障代码一览：

  故障代码	故障内容
  64	室内空气热敏电阻故障
  65	室外空气热敏电阻故障
  6A	风门调节器或相关部件故障（含热敏电阻故障）
  U5	装置与遥控器间传输错误/遥控器PC板故障或设定不当
  U8	主遥控器与副遥控器间传输错误
  UA	安装设定错误
  UC	集中地址重复
  UE	装置与集中遥控器间传输错误

• 异常处理：出现烧焦味等异常时，立即切断电源并与经销商联系。

维护核心原则：定期清洗空气过滤网（至少每年一次）和热交换元件（至少每两年一次），是保证HRV热交换效率和空气质量的关键。热交换元件仅可用吸尘器轻吸除尘，严禁水洗，否则会损坏全热交换芯。
