大金(daikin)空调水源热泵VRV技术样本手册

一、系统概述

大金水源热泵VRV系统是一款智能化中央空调系统，分为标准型和热回收型两大系列。2011年10月推出热回收型，通过追加BS装置和三管制系统，实现同一系统内同时制冷/制热功能，满足不同用户的舒适性需求。

二、核心优势

• 可再生能源利用：可利用江河水、湖泊水、海水、地下水、土壤热能、污水废热、太阳能等作为冷热源
• 绿色环保：采用R410A新冷媒（无毒、不破坏臭氧层），全面符合RoHS指令
• 土壤热平衡保护：通过水侧热回收和冷媒侧热回收技术，减少向土壤排热/吸热，保障长期稳定运转
• 宽广水温运转范围：制冷进水温度7℃~45℃，制热进水温度5℃~50℃

三、系统灵活性

• 主机室内安装：无需与外气直接换热，机身小巧（780×550×1000mm），可电梯运输，解决室外机摆放难题
• 便捷追加改造：可逐层改造不影响其他租户；可保留原有冷却塔、锅炉降低改造成本
• 自由对应加班需求：办公时段用大楼中央空调，加班时段灵活采用水源热泵VRV系统
• 冷媒管连接：室内无漏水隐患，IT机房对应更安心；管径小，释放吊顶空间
• 独立控制：每台室内机可独立控制温度、风量

四、热回收型核心功能

通过追加BS装置及吸入气管，实现同一冷媒系统内同时制冷/制热：

• 适用场景：建筑内区需制冷、外区需制热；过渡季节不同用户冷热需求差异
• BS装置类型：标准型BS（灵活对应独立空间）和集合型BS（安装维护更便利）
• 双重热回收：水侧热回收 + 冷媒侧热回收，系统节能性进一步提高

五、节能技术

• 直流变频技术：高低压腔涡旋式压缩机，部分负荷效率更高
• 冷媒预测控制技术：较PID控制更快速稳定达到目标值，避免冷媒浪费
• 过冷却技术：高性能再冷却回路，提高制冷/制热效果
• Sensorless技术：正弦波直流变频，优化电机效率

六、可靠性技术

• 智能油面控制技术、轮换运转技术、停电自动再启动技术
• BLACK BOX功能：记录故障前运转数据，便于分析
• 冷媒压力探测技术：高压/低压压力传感器，快速准确探测系统状态
• SMT封固技术：提高电脑板抗干扰性和耐久性
• 高性能板式换热器：不锈钢材料，抗腐蚀性强

七、智能控制系统

八、分户计费功能

• 按不同空间、时间对空调主机用电量进行划分
• 根据运转时间、回风温度、冷媒流量等要素自动划分电量
• 避免单纯按面积或数量进行的不科学划分

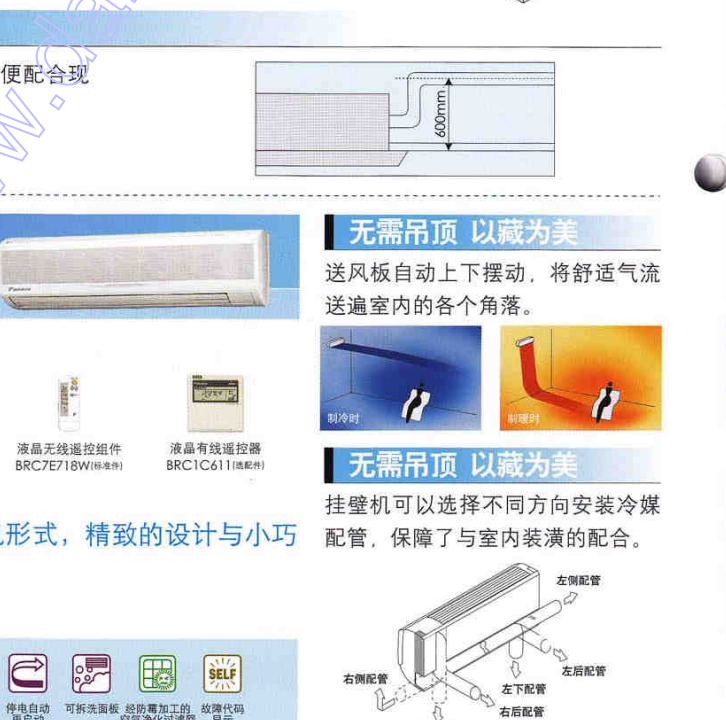

九、室内机产品阵容

十、主机规格

• 组合方式：6~30型，由RWXYQ8AY1C（8HP）和RWXYQ10AY1C（10HP）模块组合
• 电源：三相380V 50Hz
• 制冷容量：22.4kW（6型）~84.0kW（30型）
• 制热容量：25.0kW（6型）~94.0kW（30型）
• 水侧承压：1.96MPa（超高水侧承压能力）
• 冷媒配管：液管Φ15.9~19.1mm，气管Φ28.6~34.9mm
• 运转范围：制冷7~45℃/制热5~50℃（进水温度）

十一、新风产品

• 小风量VRV新风系统：FXMP140/224/280MMFV，与空调系统一体化控制
• 大风量VRV新风系统：FMQ25~60PFY1L，最大风量6000m³/h，最高机外静压300Pa
• 全热交换器：VAM系列，回收排风热能，全年空调负荷降低约23%

十二、应用案例

北京三里屯苹果专卖店、北京环球财讯中心、北京英大国际大厦、南京商茂中心、泰州医药城会展服务区、上海圣地维拉别墅、无锡阳春巷商业街、大连裕玛国际金融中心、南非开普敦体育场、英国希尔顿酒店、英国利兹都市大学等。
