大金(daikin)空调RHXY、RCXY系列VRV3安装说明书

一、产品概述

本说明书涵盖大金VRV III系统室外机，型号包括RHXYQ8SY1~RHXYQ48SY1（多联机）和RCXYQ8SY1~RCXYQ48SY1（单机），容量范围8HP~48HP，采用R410A环保制冷剂，设计压力为4.0MPa（40bar）。系统为A级EMC产品，属公众不易接近的器具。

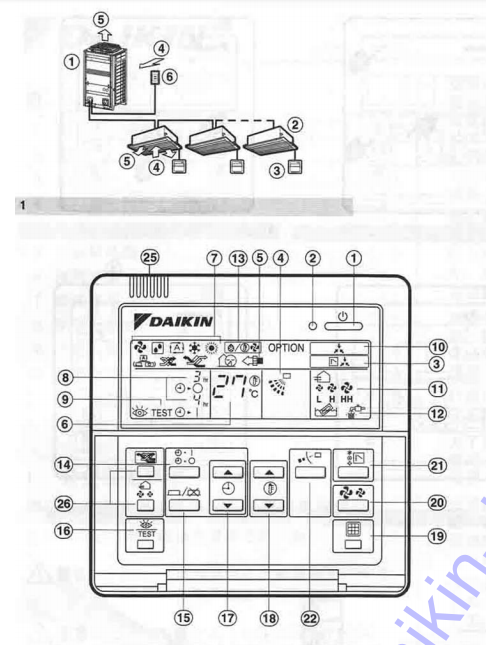

二、系统组合与容量

• 单机系统：8HP~16HP型号可独立运行
• 多联系统：18HP~48HP由多台室外机组合（如8+10、10+10、8+12+16等），最多3台组合
• 室内机连接限制：室内机总容量需在室外机额定容量的50%~130%范围内，最多连接64台室内机
• 多联安装顺序：室外机容量必须满足 A > B > C 的条件

三、安装空间要求

• 前面维修空间：墙面高度≤1500mm时标准间距；超过时需增加 h1/2（h1=实际高度-1500）
• 吸气侧维修空间：墙面高度≤500mm时标准间距；超过时需增加 h2/2（h2=实际高度-500）
• 两侧墙面高度不限
• 多台安装时：机间距≥500mm（形式1）或≥100mm（形式2、3）
• 底基高度：至少高出地面150mm，使用大于支撑脚宽度（66mm）的底基

四、制冷剂配管要求

• 材料：磷脱氧无接缝铜管（GB/T1527，TP2相当），管壁厚度需符合R410A设计压力4.0MPa要求
• 焊接：使用磷铜焊条（GB/T6418-93 BCu93P），禁止使用助焊剂；焊接时必须进行氮气置换或充氮保护
• 配管清洁：内外清洁，异物少于30mg/10m，防止水分、污物进入
• 管径规格：根据室外机容量选择，8HP气侧Φ22.2/液侧Φ12.7，48HP气侧不增加/液侧Φ22.2

五、配管长度与高低差限制

六、室外机间配管连接（多联系统）

• 必须使用室外机分歧配管组件（REFNET接头或室外机多联配管组件）
• 配管安装必须水平或向上倾斜，禁止向下倾斜（会导致冷冻油滞留）
• 截止阀连接方式：按图A或B所示连接，避免冷冻油留在停止的机器内
• 气侧配管距室外机2m以内时直接连接；超过2m时需抬升200mm以上
• REFNET接头：可水平或垂直分支；室外机分歧配管组件必须水平安装（倾斜≤±15°），平直部≥500mm

七、电气配线

• 电源：3N~50Hz 380V，通过电源用端子板连接
• 传送线：室外机与室内机间、室外机与其他系统间使用双芯线；传送线与电源线间距≥50mm
• 多联系统：同一系统室外机间传送线接Q1/Q2端子（TO MULTIUNIT）；至其他系统接F1/F2端子（TO OUT/DUNIT）
• 配线长度：室外机与室内机间最大1000m，总配线长度2000m，最多分支16处；至制冷/制热选择器最大500m
• 接地：使用圆形接线端子，通过埋头垫圈切口部分连接

八、气密试验与真空干燥

• 必须使用氮气进行气密试验，严禁使用其他气体
• 从液侧和气侧截止阀维修口抽真空2小时以上，使气压降至-100.7kPa以下
• 保持1小时以上，检查真空表是否上升（上升说明有水分或泄漏）
• 水分较多时需采取额外干燥措施

九、制冷剂追加与试运转

• 室外机出厂已充填制冷剂，需根据现场配管长度/直径计算追加量
• R410A必须以液态充填（气态充填会导致成分变化）；有虹吸管储罐直立充填，无虹吸管需倒置
• 充填前必须确认截止阀操作程序，使用合适工具（内六角扳手4mm/6mm/8mm）
• 试运转约需40分钟，自动检查：截止阀状态、接线错误、配管长度判断、制冷剂过量
• 试运转完成后记录追加充填量和安装日期于铭牌上

十、制冷剂泄漏安全

• R410A无毒、非易燃，但泄漏可能导致浓度超标
• 需计算房间最小体积和制冷剂浓度（kg/m³），确保不超过最高允许浓度
• 特别注意地下室等制冷剂可能滞留的区域（制冷剂比空气重）
• 超过最高浓度水平时必须修改系统安装

十一、特别注意事项

• 10SAY1型运输时必须拆卸运输用金属件（黄色），否则会导致异常振动、异音及发热
• 降雪量大的地区：底基需足够高，安装防雪罩，卸下背面吸入格栅
• 变频空调可能对AM波段造成干扰，需与音响设备、计算机保持3m以上距离
• 安装前必须取得用户许可，确认无燃气泄漏风险、排气噪音不影响他人、地面承重平整

关键安装原则：R410A系统对清洁度、干燥度和密封性要求极高；焊接必须使用磷铜焊条且充氮保护；多联系统配管必须水平或向上倾斜；制冷剂必须以液态追加；试运转是强制步骤，否则系统报U3故障代码。
