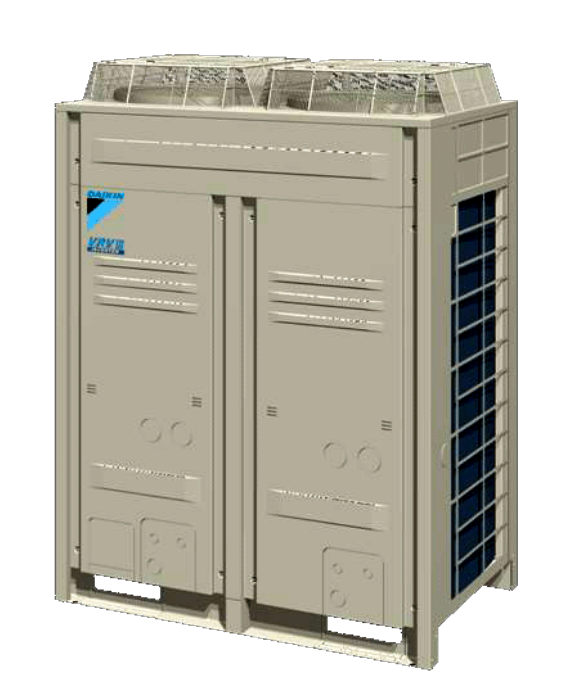

大金(daikin)空调大金VRVⅢ安装调试维修培训

一、产品命名与规格

• 室内机命名：FXC P 25 M VC 格式，包含内机形式（C/F/Z/K/S/D/B/M/L/N/H/A）、冷媒种类（P=R410A上海大金）、名义能力（W/100）、产品系列、电源形式（V=1Φ 220V/50Hz）
• 室外机命名：RHXY Q 48 P Y1 格式，RHXY=热泵机组，Q=R410A，48=名义能力HP，Y1=3Φ 380V/50Hz
• 容量配置：内外机配置率50%~130%，容量指数按W/100计算；8HP可连13台室内机，48HP可连64台

二、安装流程

安装准备 → 确定室内机位置 → 检查并安装机组 → 配管安装/电气施工/冷凝水管施工（并行） → 气密试验 → 真空干燥 → 保温施工 → 检查设备和安装情况 → 冷媒追加 → 试运转

三、室内外机安装要点

四、冷媒配管施工（三原则：清洁、干燥、气密）

• 材料要求：磷酸脱氧无缝铜管，设计压力4.0MPa以上，必须经过脱油脂处理
• 配管长度限制：实际配管长度165m，等效长度190m，总配管长度1000m；室外机比室内机低时最大90m
• 分歧管选择：第一分歧管按室外机总容量选，后续按下游室内机总容量选
• 主配管尺寸：根据室外机型号确定，超长时需加粗（等效管长≥90m）
• 末端配管：根据室内机型号确定，56型以下气管Φ12.7×0.8、液管Φ6.4×0.8
• 室外机间配管：高度差最大5m，Y型连接管起最大长度10m；防止冷冻机油积聚，需水平或带坡度安装

五、钎焊与连接工艺

• 氮气置换焊接：定向流动气流，保持0.02MPa压力，完全冷却后停止
• 胀管焊接参数：插入深度L按管径7~14mm，间隙D=d+0.1~0.15mm
• 扩口连接：使用R410A专用扩口器，铜管口多伸出0.5~1mm
• 法兰连接：均匀用力紧固
• 管道冷却：自然冷却后再用湿布冷却，禁止冷水直接冷却

六、保温工程

保温材料耐热≥120℃（热泵型），连接部保温在气密试验后进行，必须使用专用REFNET保温附件

七、气密试验与真空干燥

• 氮气吹净：安装完毕不连机组时实施，用白纸确认无污物
• 气密试验：加压3kg/cm²保持3分钟 → 加压15kg/cm²保持3分钟；气液管同步加压，注意气温影响
• 真空干燥：运转真空泵2小时以上

八、冷凝水管施工

• 坡度至少1/100，支撑间距0.8~1.0m，管径≥机组排水连接管
• 提升排水：FXCP A≤600mm/B≤310mm，FXFP A≤750mm/B≤550mm
• 集中排水：汇流管从上部接入，保证同时运转排量
• 禁止PVC管直接连接室内机排水口，必须做排水试验

九、电气与控制系统

• 电源：3Φ 50Hz 380V，电压波动±10%，专用线路，可靠接地
• 电线规格：安全载流量＞最大工作电流，禁止铰接，采用压线端子
• 控制线路：双芯护套线0.75~1.25mm²，总长度≤2000m（主线≤1000m），分支≤16个
• 信号端子：室外机F1/F2（室内外信号）、Q1/Q2（机组内部）；室内机P1/P2（线控器）、F1/F2（信号）、T1/T2（外部输入）
• 控制层级：单独遥控器→集中控制单元→智能触摸控制器→LonWorks网关→(Win)DACMS→智能管理器→BACnet网关

十、风管施工

• 进出风口连接帆布接头，漏风量＜10%
• 噪音易发部位：弯头、变径、三通、阀门、风口
• 水平风管吊架：直径/长边＜400mm时间距＜4m，≥400mm时间距＜3m
• 垂直风管支架间距＜4m，固定件≥2个

核心要点：VRVⅢ系统安装必须严格遵循"清洁、干燥、气密"三原则，从配管材料选择、氮气置换焊接、气密试验到真空干燥，每个环节都直接影响系统运行可靠性。同时，合理的室内外机安装空间、正确的分歧管选型与布置、规范的电气接线，是保障系统高效稳定运行的基础。
