天加中央空调(tica)【天加 】空调控制器使用说明

天加TICA空调液晶线控控制器使用说明书

本资料为天加中央空调液晶线控器操作说明，介绍硬件按键、指示灯、红外接收窗口，完整讲解开关机、模式切换、风速、温度、温标转换、系统时钟、星期定时开关机、睡眠节能、掉电时钟电池等全部操作逻辑，适配天加风冷净化机组、多联机、水系统机组配套的LCD控制面板。

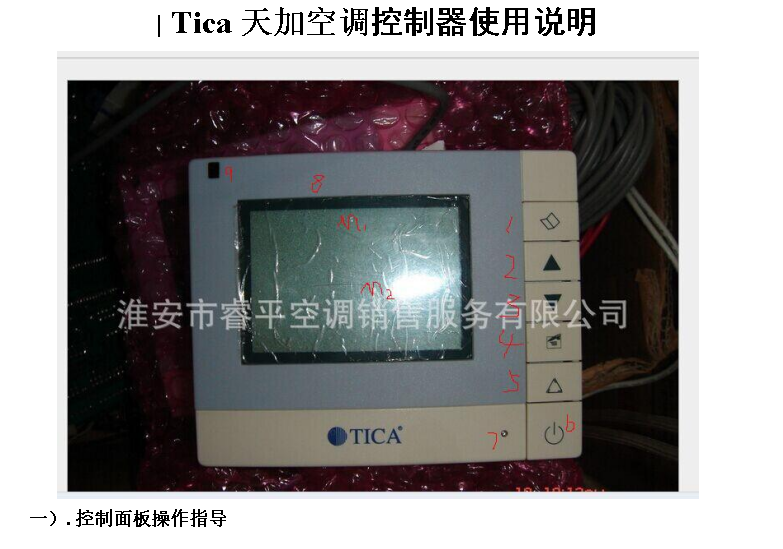

一、控制器硬件部件定义

二、基础运行操作

• 开关机：按开/关键启停机组；LED指示灯对应显示运行状态。
• 运行模式切换：冷暖机型循环：制冷‑通风‑除湿‑制热‑自动；单冷机型循环：制冷‑通风‑除湿。
• 温度设置：设定范围16‑30℃（60‑85℉）；同时按住▲+▼持续5秒，摄氏/华氏温标互相切换；修改温度后数值闪烁4秒，无按键自动切回室内温度显示；屏幕测温显示区间0‑50℃。
• 风速调节：风速键切换档位；送风、除湿模式下睡眠功能锁定不可启用。

三、系统时钟设置（M1子菜单）

• 按下【功能键】进入M1子菜单（标识M1闪烁6秒）。
• 按模式键选择星期（周日～周六）。
• 长按▲/▼5秒解锁时钟修改，可调整时分；按键长按支持三档调速快速改时；超时6秒无操作自动退出菜单。
• 板载后备电池：断电以后维持内部实时时钟，时间参数不会丢失。

四、星期定时开关机配置（M1子菜单）

• 进入M1子菜单，长按【开/关键】3秒切换定时开机、定时关机编辑。
• 模式键切换星期；▲▼设置具体时间；未设置定时显示“‑‑:‑‑”。
• 按【风速键】清除单组定时；同时按下功能+风速键5秒，一键清除全部定时任务。
• 屏幕T1标识点亮代表存在定时任务；开机符号闪烁=定时开机有效，关机符号闪烁=定时关机有效。

五、睡眠节能模式（M2子菜单）

• 功能键切换进入M2子菜单，M2标识闪烁6秒；按模式键开启或关闭睡眠模式。
• 限制条件：送风模式、除湿模式睡眠功能被屏蔽，无法开启。

六、附加说明

• 支持红外遥控器与面板按键两套操作方式；
• 发生故障时LCD屏幕可显示故障代码，用于维修排查；
• 菜单超时机制：所有子菜单6秒无任何按键，自动退出回到主显示界面。
