天加中央空调(tica)【天加 】PAC2000恒温恒湿机控制器操作手册

天加PAC2000恒温恒湿控制器操作手册

PAC2000是天加配套恒温恒湿机组的专用西门子TD200控制器，温控精度±0.5℃、湿控±5%RH，支持最多4套制冷系统、3级电加热、1组加湿，搭载中文液晶面板，集成启停、参数、故障、定时等全套管控功能，面向安装调试技术人员。

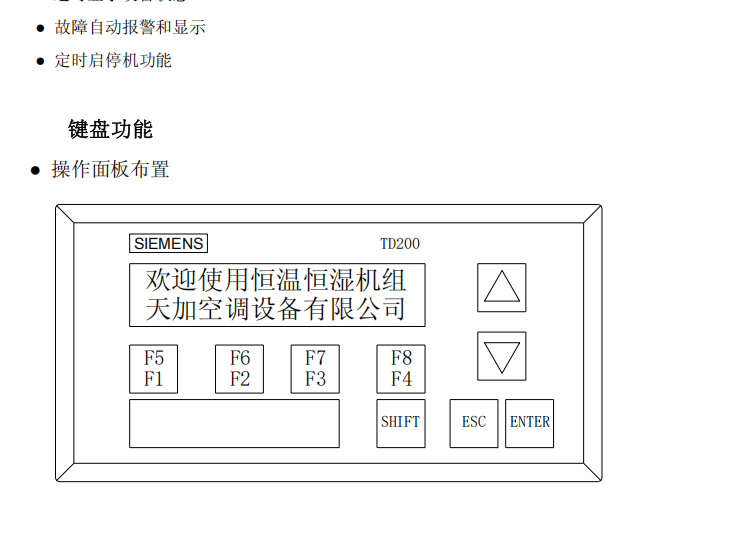

一、硬件面板与按键功能

• 显示屏幕：两行背光中文液晶，单屏最多20个汉字；
• 操作逻辑：SHIFT按下后屏幕闪烁S标识，F5-F8上档功能激活。

二、基础标准操作流程

• 上电初始化：开机依次显示版本、初始化提示，跳转主欢迎界面；
• 启停机组：任意界面按F1，启动带延时预热；停机先关停加热加湿，再逐级卸载压缩机，全程3-7分钟；
• 工况查看：F2读取实时环境温湿度；F3分页查看风机、4套制冷系统、三级加热、加湿运行状态；
• 故障查询：SHIFT+F8调出故障清单，无故障显示机组正常，故障置顶展示。

三、参数设置与权限规则

• 密码权限：进入参数页需输入出厂密码8088，非专业人员禁止随意修改PID等控制参数；
• 核心可调参数分类：
  1. 基础设定：温湿度目标值、温湿度控制精度、温湿度传感器校正值；
  2. 系统时序：压缩机预热时长、加湿器排水周期、PID采样控制周期；
  3. PID调节：温湿度独立P/I/D比例、积分、微分系数；
  4. 保护时序：系统加载判断周期、报警延时、压缩机保持周期；
  5. 硬件配置：出厂预设制冷系统数量、电加热级数，不可随意改动。

四、故障类型与停机逻辑

• 通用故障：送风机故障（整机停机检修）、温湿度超限报警；
• 压缩机保护（1#~4#）：高低压、排气高温、过载、错缺相四类保护；其中错缺相故障整机强制停机，其余可自动恢复；
• 故障优先级：故障提示常驻界面顶部，优先于所有参数、状态显示页面。

五、核心性能配置

• 控制精度：温度±0.5~1.0℃可调，湿度±5~10%RH可调；
• 设备负载上限：4路独立制冷压缩机系统、3档电加热/电动执行机构、1组电极加湿器；
• 附加功能：定时启停、故障自动弹窗报警、传感器数值校正、水垢自动排水计时。
