本手册为天加TACX/TMCX/TBCX系列净化型风冷直膨空气处理机组（室内机）配套TSA系列风冷室外机的全套技术资料，机组专为净化空调场景设计，支持卧式/立式/吊顶式，冷媒R22，覆盖30~1000C(R)多规格外机，完整包含型号释义、整机参数、外形图纸、现场安装、冷媒管路、电气接线、调试试运行、线控器操作、分级维保、故障代码排查及售后保修内容。

一、产品特点与型号编制

• 箱体特性：铝合金外框+暗藏方钢内框架，聚氨酯发泡隔绝冷桥；正/负压双向检修门，模块式可散件CKD现场组装；内壁可选热镀锌/不锈钢，漏风率低，适配洁净车间、医院净化空调。
• 配置：机械式胀管换热器，低噪声平衡校正风机+独立减振；可配置初效、中效、亚高效过滤器，可选蒸汽盘管、电极式加湿模块；多压缩机分档能量调节，直膨系统省去水系统，减少水泵设备投资。

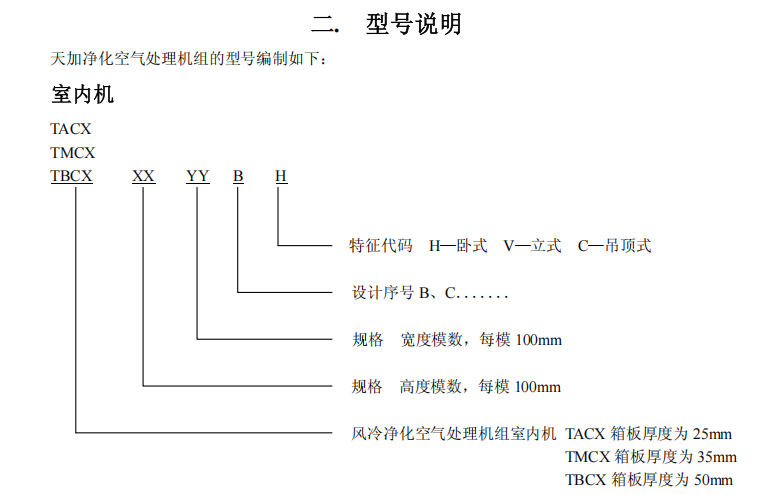

• 内机型号：TACX/TMCX/TBCX，数字代表高度、宽度模数（单位100mm），后缀H卧式/V立式/C吊顶式；箱板厚度分别25/35/50mm。
• 外机型号TSA：数字代表能力规格，R后缀代表冷暖型，无R为单冷，可单机或多台组合使用。

二、核心性能参数

• 系统限制：内外机最大管长20‑50m，最大高差10‑25m；外机高于内机每5m必须增设回油弯，防止压缩机回油不良烧毁。

三、安装施工要点

• 室内净化机组：可分段运输，高大机组推荐散件组装；基础平整度误差≤±3mm，基础高度≥150mm；落地配减震垫，吊装吊杆配减震件；风管与机组之间必须柔性软接，风管重量不得由箱体承受；冷凝水管必须设置计算高度的水封，负压段防止倒灌；蒸汽盘管出口必须配套疏水器，冬季排空防冻。
• 室外机：四周检修空间≥700mm，顶出风上方预留≥1.5m，风机禁止外接风管；远离盐雾、硫化腐蚀气体环境；基座抬高≥20cm方便除霜排水，整机倾斜不大于5°。
• 冷媒管路：干燥洁净紫铜管，全程氮气保护焊接；气管耐高温阻燃保温；按手册表格追加R22，超长管路同步补充冷冻油；多系统管路严禁接混。
• 电气：每台机组独立断路器，可靠PE接地，禁止接零代替接地；大于11kW电机建议Y‑△降压启动；加湿器、风阀执行器与风机做硬件联锁；内外机通讯线缆按规格选型。

四、调试与试运行流程

• 前期检查：拆除风机运输压紧弹簧；清理箱体内杂物；中/高效过滤器待调试完成后再安装；检查风机叶轮无刮蹭。
• 气密与抽真空：氮气升压1.8MPa保压24h检漏；抽真空至66.64Pa维持30min以上；7.5m以内管路直接使用出厂预充冷媒，超长管路按参数表定量追加。
• 上电前：测量电机绝缘电阻≥2MΩ；点动确认风机转向；核对电源电压、三相平衡；试运行监测运行电流、噪音、振动、进出风温差。

五、控制器操作（数码/液晶线控器）

• 模式：制冷、除湿、制热、送风循环；温度设定区间16‑30℃，可摄氏/华氏切换；支持星期定时开关机、睡眠节能、按键锁定。
• 监控功能：可查看盘管温度，多系统可切换查看1/2号系统状态；故障时背光变红，滚动显示故障代码；内置时钟备用电池断电维持计时。
• 故障代码体系：区分传感器故障、高低压保护、压缩机过载、冷媒泄漏、通讯故障、防结冰保护，支持单/双系统分别告警。

六、分级维护保养规范

• 过滤器：到达终阻力及时更换；初效100‑200Pa，亚高效可达400‑450Pa。
• 月度：检查风机皮带松紧、轴承状态；检查检修门、软接头漏风情况；紧固电气接线端子。
• 季度：清洗室外机换热器；检查加湿器电极、蒸汽罐，每2000h更换电极组件。
• 年度：全面清洗盘管翅片，校验保护器件，检查冷媒系统有无泄漏。

七、故障分析判断

• 风系统故障：异响、风量偏大偏小，排查风机叶轮、皮带、过滤器堵塞、风管漏风。
• 制冷/制热不足：结合高低压压力表读数，区分负荷过大、过滤器脏堵、冷媒泄漏、充注过量、换热器脏堵、压缩机失效；手册附带故障逻辑流程图，参考进出风温差判断工况是否正常。
• 保护类停机：依据线控器故障代码定位传感器、高低压、过载、通讯故障。

八、售后保修说明

• 故障报修需提供：机组型号、出厂编号、安装日期、故障现象；移位、维修建议由授权服务商执行；使用数季后建议签订年度保养服务。
