天加TCA系列模块化风冷冷（热）水机组安装操作手册

本手册针对TCA201‑TCA312模块化风冷冷热水/热泵机组，制冷量66‑1200kW，支持多模块自由组合，无需冷却塔与专用机房。完整包含安全规范、产品部件、型号参数、基础吊装、水系统、电气接线、开机调试、分级维保、故障维修、配件安装、辅助电加热、末端联锁全套工程技术内容，附带大量基础、管路、电气原理图。

一、产品概述与安全强制要求

• 应用场景：酒店、商场、办公楼、厂房等，可屋顶/地面摆放；热泵型可制热，可增配辅助电加热；支持不停机维护，部分负荷自动卸载节能。
• 核心部件：全封闭涡旋压缩机、316L钎焊板式水侧换热器、亲水铝箔风侧换热器、低噪声动平衡轴流风机；微电脑集中控制，预留RS485楼宇自控接口，支持末端联锁。
• 安全要点：必须可靠接地，禁止用水直接冲洗机组；冬季停机务必排空水系统；冷媒以铭牌为准，不可混用；标准机型环境低于16℃不可制冷，需常年制冷款另订货。

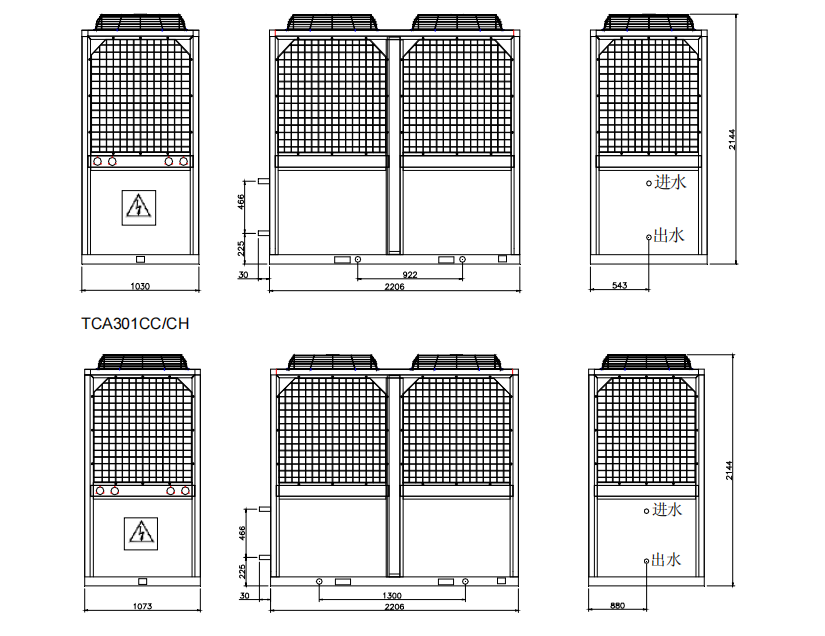

二、安装基础与机组就位

• 基础：钢筋混凝土或工字钢基座，承重≥500kg/m²，表面水平，加装≥20mm橡胶减振垫；四周设置排水沟；M10螺栓固定。
• 空间要求：机组周边检修距离≥1.8m；多台并排间距≥3.0m；远离居民区减少噪声干扰；进出水总管距离机组≥1m。
• 吊装：使用专用吊点，钢索接触部位加保护垫，禁止人员站在吊物下方；就位后整机调平。

三、水系统全套施工规范

• 管径按总冷/热负荷选型；每个模块进水支管配过滤器，出水支管配水量调节阀，保证各模块进出水温差约5℃。
• 膨胀水箱装于水泵吸入侧，高于系统最高点约3m；冬季低点放水，防止换热器冻裂。
• 末端大量二通阀工况，必须配置压差旁通，二通阀同时关闭数量不宜超过总末端50%。

四、电气系统与模块拨码设置

• 供电380V三相50Hz；运行电压额定值±10%，相间压差≤2%；配置D型空气开关，整机可靠PE接地。
• 按手册表格匹配电缆线径；通讯采用≥0.25mm²屏蔽双绞线，强弱电分开敷设，A/B端子严禁接反。
• S1拨码设定模块编号，多机级联通讯，最后一台模块终端短接；总进出水温度探头采用盲孔安装，涂抹导热胶。
• 电控指示灯：红灯电源、绿灯运行、黄灯故障；提供完整单冷/热泵主机、子机电气原理图。

五、调试开机流程

• 开机前检查：末端阀门全开，水路排尽空气，过滤器清洗；核对电源相序，紧固全部接线端子；风机手动盘车无卡滞。
• 压缩机通电预热24h；先启水泵，确认水流开关动作，再启动主机；主机延时3min启动；相序错误调换两相电源线，禁止改动机组内部线路。
• 试运行观察电流、压力、水温，运行数天后再次紧固电气端子；保护参数出厂预设，禁止现场随意调整。

六、维护保养要求

• 定期清洗水侧换热器，可弱酸溶液反循环清洗后清水冲净；定期清扫风侧翅片。
• 长期停机必须排空水路，切断总电源；再次开机通电预热≥6h。
• 冷媒注意：R410A/R407C混合冷媒必须液态加注，泄漏需全部排空重新抽真空充注，不可直接补加。
• 定期检查接线、接地、冷媒有无油迹泄漏。

七、典型故障现象与处理思路

• 压缩机频繁启停：水流量不足、系统水容积偏小、冷媒过多或过少、温控参数设置不当，增设蓄能水箱。
• 制冷能力偏低：过滤器堵塞、冷凝器脏堵、冷媒泄漏、保温失效、膨胀阀异常。
• 只制冷不制热：模式设置错误、四通阀故障、低温结霜，低温可开启辅助电加热。
• 压力异常：冷凝压力高排查通风散热；吸气压力低优先排查漏氟、堵塞；压力开关动作按保护代码排查。
• 提示：保护动作后查明根源再复位，不允许反复强制开机；重大故障联系授权服务商。

八、选配部件：辅助电加热、末端联锁控制器

• 辅助电加热：低温环境补偿制热衰减，安装于出水总管；夏天走旁通不经过加热器，冬季切入；客户自备启动控制柜。提供不同环境温度下选型参考表。
• 末端联锁控制器：实现风机盘管末端与主机联动，一台联锁控制器最多管控8台末端，多台级联扩展；现场需要拆除出厂短接线后接线。
• 远程线控器：支持墙面、控制柜内两种开孔安装方式。
