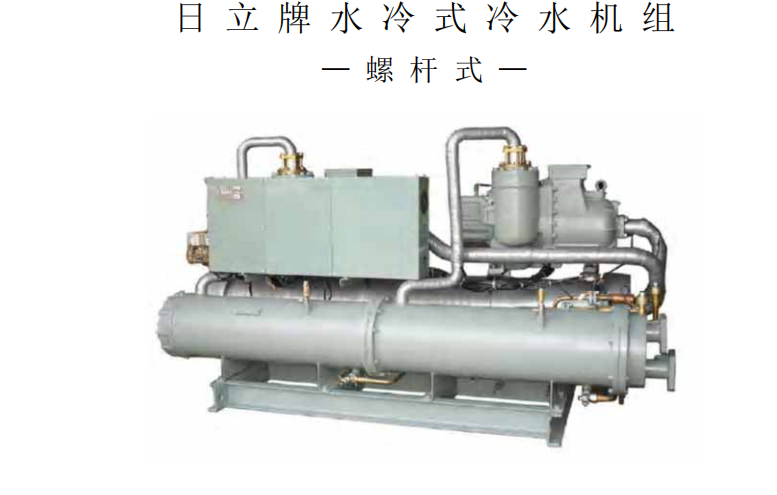

日立RCU(G)系列水冷螺杆冷水机组安装维护手册

本手册为日立RCU(G)40‑760WHZ(-E)水冷螺杆冷水机组技术文档，支持R22/R407C冷媒，单机/多台模块组合，覆盖从到货安装、基础就位、水路电气、基板拨码、试运转、分级保养、保护定值、故障排查、压缩机拆装全流程，配套大量外形、基座、电控开关图纸，含完整运行记录表与保护参数表。

一、产品基础与使用边界

• 机型RCU(G)WHZ(-E)，数字代表制冷能力，G代表模块可并联；冷媒R22、R407C，多台可组合最大760RT；
• 运行工况：冷冻出水5‑20℃；冷却水出水R22为22‑40℃，R407C为22‑37℃；明确最大/最小水流量、系统最小水容积；温差设定改变时，系统最小水量需要同步放大；
• 安全要求：机组仅限室内安装；安全阀、易熔塞泄压管道引至室外；冷媒重于空气，机房保证通风，防止窒息；禁止明火接触冷媒。

二、吊装、基座与就位安装

• 吊装：绳索夹角大于60°，绳索包裹防护，严禁人员站于吊物下方；运输倾斜角度≤15°；
• 混凝土基座：承重为机组重量1.5‑2倍，加装橡胶减振垫；设置周边排水沟；整机水平倾斜严格控制在手册限值；提供全套地脚螺栓、减振垫配置、重心点位图纸；
• 检修空间：按型号预留A/B/C/D四周维护距离，保证换热器端盖拆卸、电控检修操作空间。

三、水路系统规范

• 接管：法兰连接，进出水加装橡胶软接头，隔绝振动传递；管路设置阀门、过滤器、自动排气、排污；冷冻水管做完整保温防结露；
• 水质标准：明确冷却水、冷冻水PH、电导率、氯离子、总硬度、铁铜离子限值；井水河水必须水处理，腐蚀结垢不在质保；
• 防冻：冬季停机优先排空水路；无法排空使用乙二醇防冻，禁止使用盐类防冻剂；
• 试压冲洗：管路试压，冲洗水流不经过主机；系统必须满足最小水容积，避免压缩机频繁启停。

四、电气系统要求

• 供电三相380V，相间电压差≤3%，启动瞬间电压不低于额定85%；整机可靠接地，建议配置漏电保护器；
• 硬件联锁：冷冻泵、冷却泵、冷却塔与机组做硬件联锁；支持本地/远程控制，远程控制使用屏蔽线缆；
• 逆相保护：出现逆相报警代码05，只允许在电源侧调换两相，禁止改动机组内部接线；
• 油加热器：长期停机不可切断主电源；再次开机前必须提前12小时通电预热，防止冷冻油发泡损坏压缩机。

五、主控板DIP/RSW拨码参数设定

• DSW2：压缩机启动延时，可选0.5/3/6/10分钟，出厂默认3分钟，避免频繁启停；
• DSW3：单台压缩机投入/切除，维修时可以手动关停其中任意一台压缩机；
• DSW5：容量控制，设置启停温度幅度、负载升降输出时间；
• RSW1‑RSW2：冷冻水出水温度设定；RSW8调整温控回差（1℃/1.5℃/2℃），回差变小则系统最小水容积需要加大；
• SW6：现场/远程模式切换；全部拨码修改后断电再生效；手册附带全系列机型拨码位图。

六、试运转完整流程

• 上电前检查：基座、水平、水路阀门全开，接线紧固，绝缘测试；确认冷媒截止阀全部打开；
• 预热：通电12小时以上给油加热器加热；
• 启动顺序：先启动冷冻水泵、冷却水泵，确认水流正常，再启动机组；
• 运行观测：记录高低压压力、各相电流、水温；停机后高低压平衡产生异响属于正常现象；
• 七段数码管面板：可查看运行代号、故障代码、历史故障；支持点检模式读取温度压力运行数据；区分正常显示与报警代码；C1‑H1代表1号压缩机高压，C1‑L1低压，还有防冻结、传感器、水泵反馈、逆相等报警代码。

七、安全保护出厂设定定值

八、保养、冷媒加注与压缩机拆装

• 周期维护：每40000小时建议更换压缩机轴承；定期清洗冷凝器、蒸发器；根据压力‑温度曲线判断换热管结垢，达到区间必须化学清洗；
• 冷冻油：运行油位保持视镜1/3以上；油变色及时更换；
• 冷媒操作：完全泄漏需要彻底抽真空，按铭牌重量定量充注；少量补注需在机组运行状态低压侧气态补充；手册提供全机型标准冷媒充注量表；严禁氧气、乙炔试压，只允许氮气；
• 压缩机拆卸流程：冷媒回收操作步骤，限定最低低压0.05MPa，禁止低压过低运转损伤螺杆转子；断电后拆装法兰与接线；故障无法启动可直接断电拆解。
• 季节停机：冷媒回收到冷凝器，关闭液体截止阀；水系统排空；整机遮盖防尘；次年重启紧固全部电气端子，油加热器提前12h预热。

九、故障排查

• 整理典型故障：高压过高、排气压力过低、吸气压力异常、高压保护停机、电机过载、内部过热、低压保护、压缩机异响、无法启动、卸载机构失效；
• 逐项列出现象、诱因、检查处理手段；如相位错误直接调换电源两相；
• 重要禁令：禁止短接各类安全保护器件；禁止修改出厂保护定值；安全动作停机，必须排除根源故障再复位开机；
• 附录附带完整试运转记录表、日常巡检记录表模板。
