奥克斯直流变频空调原理及故障分析内部培训资料

本内部培训资料讲解空调能力分类、定速/变频/变容积/多压缩机技术对比，解析交流、直流变频硬件原理，包含关键器件、整机控制架构、电路板原理图；重点给出内/外机全套故障代码、故障逻辑流程图、电路检测要点；同时讲解变频外机生产装配工艺、IPM模块安装规范、防静电管控与维修调试手段。

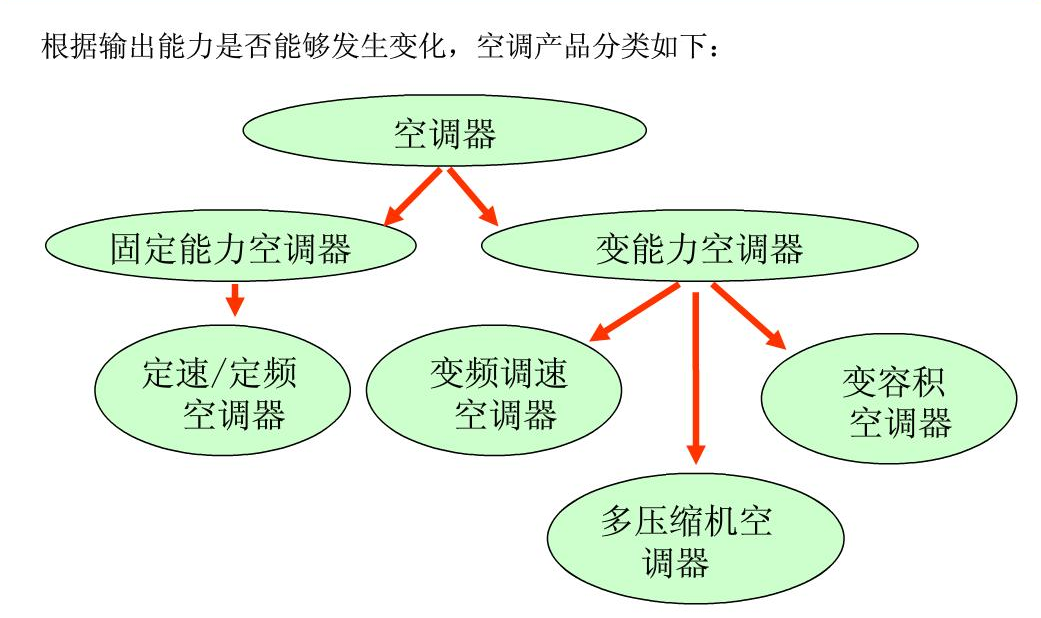

一、空调能力技术分类对比

• 固定能力（定速）：仅调节风机风量，压缩机启停控制；缺点温度波动大、舒适性差、频繁启动能耗高，低温制热能力弱。
• 变能力分为三类： ①多压缩机：依靠启停大小压缩机分档调能力，档位少、成本高、润滑设计难度大； ②变容积压缩机：转速不变，通过机构改变缸体排气量；三洋双转子分档调节，谷轮涡旋可10‑100%连续调节； ③变频调速：改变压缩机转速，分为交流变频、直流变频，是主流方案。
• 变频核心优势：可跟随房间负荷自动匹配输出；温控波动约1℃；软启动冲击电流小，节电约30%；低电压可降至150V启动；低温‑10℃仍具备良好制热；支持不停机降频保护、健康低频除湿。

二、变频硬件原理

• 交流变频：异步电机，开环控制，改变供电频率调节转速，SPWM生成驱动波形。
• 直流变频：永磁同步无刷电机，闭环控制；180°空间矢量正弦波驱动，相比120°方波效率更高、噪音更低；采用无传感器反电动势检测转子位置，省去物理位置传感器。
• 核心器件：压缩机选用三菱、三洋、日立、东芝；IPM智能功率模块（PS系列）完成交‑直‑交功率变换；由整流滤波、MCU主控、IPM功率输出三部分构成驱动回路。
• 整机架构：室内控制器处理人机交互、传感器采集；室外控制器负责变频输出、除霜、风机、四通阀、各路温度压力保护；内外机使用调制通讯交互信号。

三、室内机故障体系与检修流程

• 故障代码：E1室温传感器、E3盘管传感器、E4室内风机PG反馈、E5内外机通讯；F1模块保护、F2 PFC保护、F3压缩机启动失败、F4排气传感器、F5压机顶盖保护、F6外环温、F7过欠压、F8板间通讯、F9 EE存储器、F0外风机故障。
• 典型故障排查思路： ①上电无反应：依次排查电源回路、变压器、CPU复位、时钟电路； ②传感器故障：先更换探头，再检查分压采样外围电路； ③风机PG反馈故障：排查风机本体、光耦反馈、采样电路； ④通讯故障：检查接线、光耦隔离通讯回路。
• 文档配套内机主控、传感器、风机驱动、通讯电路原理图。

四、室外机故障诊断体系

• 外机依靠板载LED1‑LED2‑LED3三位指示灯编码报故障，同时内机显示对应代码；无故障停机三灯全灭，正常运行三灯闪烁。
• 故障覆盖：IPM模块保护、PFC保护、压缩机启动失步、各路温度传感器、内外机通讯、主控‑驱动板通讯、EE存储故障、直流外风机、制冷剂泄漏、四通阀异常、压机超功率、过电流、排气高温、防冻结/防高温、壳体过热、过欠压。
• 每一类故障配套判定流程图：先识别灯码→区分硬件方向（供电/驱动/传感器/接线/冷媒系统）→给出测量、更换、检修位置；同时提供外机主控板、变频驱动板、温度采样、电流检测、通讯、EE存储完整电路图纸。
• 维修工装：外接调试工装，可读取压缩机频率、母线电压、运行电流、各路温度、各类保护标志、化霜进程等上百项实时运行参数，辅助定位隐性故障。
• 强制运行模式：维修收氟调试使用，三种进入方式：室内按键、工装设置固定频率、外机插针短接；强制模式仅作检修，不可长期使用。

五、变频外机生产与维修装配工艺重点

• IPM模块装配：散热器平面度‑50~+100μm，粗糙度Ra12.5以内；导热硅脂厚度控制100‑200μm；焊接温度260±5℃，焊接时间≤10秒；螺钉分预紧、终紧两步，规定标准力矩。
• 走线要求：强弱电分开，功率线与信号线分离，满足EMC安规；压机线禁止和通讯线捆扎。
• 防静电ESD管控：工作台接地、防静电垫、手环、手套；禁止裸手触碰模块引脚；运输存储使用防静电包装。
• 变频对比定速外机差异：变频增加IPM驱动板，大电流PCB回路需要镀锡补焊；IPM对焊接散热、静电、布线要求严苛；检测项目更多，故障逻辑更复杂。
