日立空调(Hitachi)【日立】RPI、RC系列空调技术手册

日立RPI、RC系列多联机技术手册

本章节为手册第4部分【选择功能】，针对RPI‑FSG1、RCI‑FSG1、RPC‑FSG1等内外机，详述室内机、室外机的电路板DIP拨码、CN系列接插件外部IO信号、楼宇自控对接、各类信号截取、线控/无线遥控器、七日时控器、中央控制器的高级配置，全部配套接线图、部件选型、线缆规格与操作步骤，多用于项目二次开发、楼宇BA系统对接。

一、室内机通用外部输入输出功能

• 硬件接口：室内PCB板CN3输入端口；CN7、CN8输出端口；全部功能修改必须断电设置DIP开关，上电修改不生效。

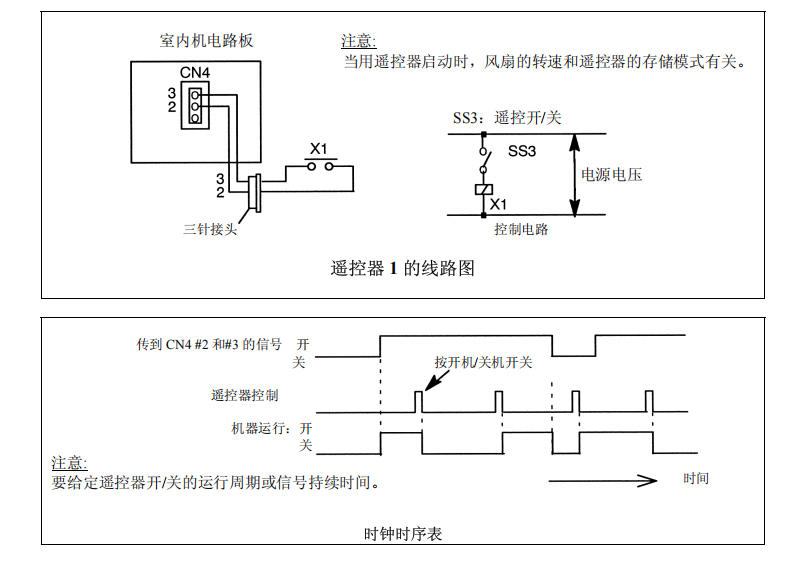

• 四大远程开关量输入（楼宇自控）： ①遥控开/关（电平信号）；②遥控开/关（脉冲信号，脉宽≥200ms）；③仅强制停机；④强制停机并屏蔽遥控器本地操作。
• 其它输入功能：外接房间恒温器控制、外接干接点切换制冷/制热模式；电源恢复自动开机、断电故障自动重启（断电＞2s恢复后延时3min压缩机保护再启动）。
• 信号截取输出（通过辅助继电器引出）：运行信号、报警故障信号、制热信号、制热Thermo‑ON、制冷信号、制冷Thermo‑ON、全热交换器信号，可接外部报警器、联动通风设备。
• 配件要求：采用OMRON MY1F系列继电器；控制线低压≤24V线径0.3mm²，强电220V为0.5‑0.75mm²；线缆最长70m，和动力电缆间距≥30cm，否则穿金属管接地屏蔽；上电前10秒初始化阶段外部截取信号无效。

二、遥控器进入现场设定模式操作

• 进入方式：停机状态，遥控器同时按住【CHECK+RESET】3秒，进入SERVICE现场设定模式；可修改单台/全部室内机参数，可读取内机地址ADDS、制冷循环编号RN。
• 可配置项目：过滤器提醒计时、压缩机最短运行时间、遥控内置温度传感器启用、风机转速、制热温控OFF风机间歇循环、预冷预热时长、自动关机定时器、低温连续运行等二十余项参数。
• 温控源二选一：使用本机进风探头 / 使用遥控器内置THM‑R2温度传感器；二者不可同时启用，传感器异常会自动切回进风口探头保护。

三、室外机电路板外部IO与DIP功能

• 外机板CN17、CN18为输入；CN16为输出；通过板载PSW按键配合七段数码管设置功能，设置完成后断电记忆保存。
• 输入功能：外部强制停机、固定锁定制冷/制热模式、雪花传感器（积雪保护，积雪时风扇强制全速）。
• DIP拨码可调整项目：除霜条件切换；制热温控关闭室内风机间歇运行（转2min停6min）；取消室外温度限制实现全年制热；夜间低噪音模式（制冷输出降至60%，风扇多段降频，限制压缩机最高运行频率）。
• 可截取输出信号：整机运行信号、故障报警、压缩机运行、除霜工作信号，用于BA系统采集状态。

四、PC‑2H2有线线控器配置

• 硬件按键：模式、风速、温度加减、CHECK检测、RESET复位、定时；支持故障查看、设备数量自检。
• 同步群控：1台线控器最多管控16台室内机；通讯线缆0.3mm²总长≤200m，0.75mm²总长≤500m；内机RSW旋钮设置设备地址，禁止地址重复。
• 主副双遥控器：剪断副遥控器板上JP01跳线区分主副；只有主遥控器具备温度传感功能，副遥控器仅操作；主遥控器故障整机停机，副遥控器不能独立运行机组。
• 地址查询：同时长按温度加减键，读取内机地址、循环编号、外机型号代码。

五、PC‑LH3无线遥控器

• 功能按键：开关机、模式、风速、导风板角度、复位、定时；支持接收器板DIP设置A/B识别，实现“一对一指定内机控制”，避免多台吊顶机接收干扰。
• 同步控制：单无线遥控器最多同步控制16台同房间内机，不同房间禁止同步；接收器之间通讯接线要求同有线线控。
• 应急操作：遥控器损坏，打开接收面板拨动硬件开关，强制制冷/制热高风运行。

六、集中控制器PSC‑3S1、七日时控器PSC‑3T

• PSC‑3T：七日定时时控器，按星期设置多组启停、模式；
• PSC‑3S1中央控制器：集中管理多台室内机，可分组控制、状态监控、故障集中告警，遵循H‑LINK总线通讯协议。
